Вольтметр универсальный В7-65 (В7-65/1, В7-65/2)
| Номер в ГРСИ РФ: | РБ 03 13 0565 99 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Вольтметры |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
Вольтметры универсальные В7-65 (далее - вольтметры) предназначены для измерения постоянного напряжения и силы постоянного тока, среднего квадратического значения переменного напряжения и силы переменного тока, электрического сопротивления постоянному току, частоты и периода электрических сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 0565 99 |
| Наименование | Вольтметр универсальный В7-65 (В7-65/1, В7-65/2) |
| Год регистрации | 1999 |
| Номер сертификата | 1138 |
| Дата регистрации | 2000-01-24 |
| Срок действия | - |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 312-97 с изменением №1-2, (утверждена ГП "ЦЭСМ") |
Поверители
Скачать
|
Описание типа РБ 03 13 0565 99 [1999-01-01]
rb-03-13-0565-99_1999-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0565 99 [2007-11-20]
rb-03-13-0565-99_2007-11-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0565 99 [1999-01-01]
rb-03-13-0565-99_1999-01-01.pdf
|
Скачать |
Описание типа
Назначение
Вольтметры универсальные В7-65 (далее - вольтметры) предназначены для измерения постоянного напряжения и силы постоянного тока, среднего квадратического значения переменного напряжения и силы переменного тока, электрического сопротивления постоянному току, частоты и периода электрических сигналов.
Применяются для контроля и измерения электрических параметров при проверке, настройке и эксплуатации радиоэлектронной аппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях, а также в составе информационно-измерительных через интерфейсы типа канал общего пользования (КОП) и типа "Стык С2".
Описание
Принцип действия вольтметров заключается в преобразовании измеряемой величины в нормированное постоянное напряжение с последующим его преобразованием методом широтноимпульсной модуляции в цифровой код.
При измерении временных характеристик переменного напряжения (частота и период) входной сигнал преобразуется в последовательность прямоугольных импульсов с последующим подсчетом числа импульсов за единицу времени или числа импульсов эталонной частоты за период их следования.
Вольтметры имеют три модификации: В7-65/3, В7-65/4, В7-65/5. В вольтметре В7-65/4 реализован интерфейсный блок с байт-последовательным, бит-параллельным способом обмена информацией через КОП. Вольтметр В7-65/5 обеспечивает обмен информацией по последовательному асинхронному интерфейсу типа "Стык С2". В вольтметре В7-65/3 блок сопряжения с внешними устройствами отсутствует.

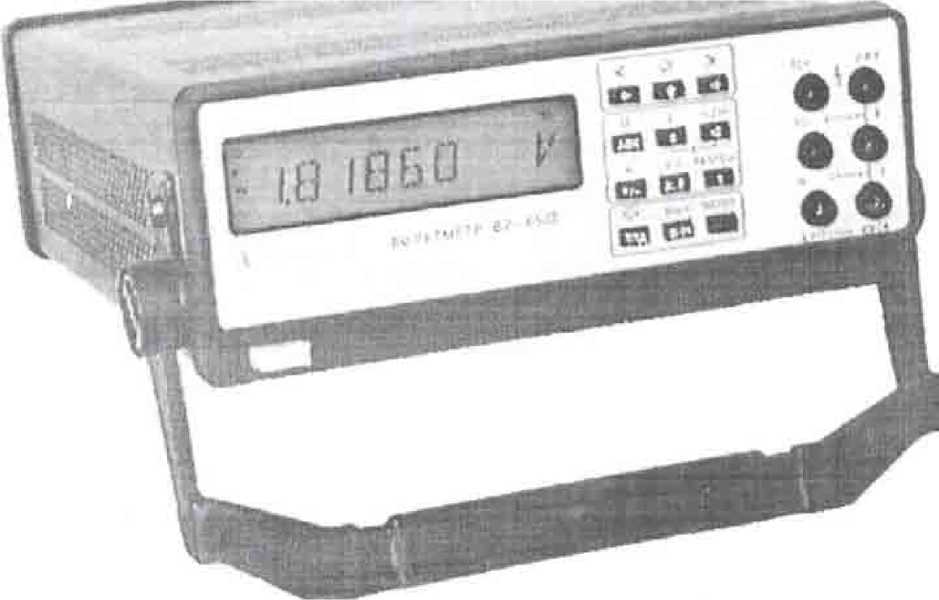

Общий вид вольтметров приведен на рисунке 1.
■amimmjlllrW"'
Рисунок 1 - Общий вид вольтметров
Место нанесения на вольтметрах оттиска поверительного клейма и поверительного клейма наклейки приведено в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измерение постоянного напряжения:
до 1000 В;
200 мВ; 2, 20, 200, 1000 В;
- диапазоны измерения
- пределы измерения
- пределы допускаемой основной относительной погрешности приведены в таблице 1.
/аблица
|
Предел измерения |
Пределы допускаемой основной погрешности | ||
|
в течение 24 ч после калибровки |
при межповерочном интервале 12 мес |
при межповерочном интервале 24 мес | |
|
200 мВ |
±(0,02%otU±10mkB) [±(0,02 % от U + 30 мкВ)1 |
±(0,03 % от U + ЮмкВ) [±(0,03 % от U + 30 мкВ)] |
±(0,05 % от U + ЮмкВ) [±(0,05 % от U + 30 мкВ)1 |
|
2В |
±(0,02 % от U ± 50 мкВ) [±(0,02 % от U + 200 мкВ)] |
±(0,03 % от U ± 50 мкВ) [±(0,03 % от U ± 200 мкВ)] |
±(0,05 % от U + 50 мкВ) [±(0,05 % от U ± 300 мкВ)] |
|
20 В |
±(0,02 % от U + 500 мкВ) /±(0,02 % от U ± 2 мВ)] |
±(0,03 % от U + 500 мкВ) [±(0,03 % от U ± 2 мВ)] |
±(0,05 % от U + 500 мкВ) [±(0,05 % от U + 2 мВ)] |
|
200 В |
±(0,02 % от U ± 5 мВ) [±(0,02 % от U ± 30 мВ)] |
±(0,03 % от и + 5 мВ) [±(0,03 % от и + 30 мВ)] |
±(0,05 % от U + 5 мВ) [±(0,05 % от U± 30 мВ)1 |
|
1000 В |
±(0,03 % от U + 50 мВ) [±(0,03 % от U + 300 мВ)] |
±(0,04 % от U + 50 мВ) [±(0,04 % от U± 300 мВ)] |
±(0,06 % от U ± 50 мВ) [±(0,06 % от U + 300 мВ)] |
|
Примечание - В таблице 1 и далее: — U (I, R, F, Г) — значение измеряемого напряжения, В (тока, А; сопротивления, Ом; частоты, Гц; периода, мкс); - пределы допускаемой основной погрешности приведены для формата индикации 5,5 десятичных разрядов, в квадратных скобках для формата индикации 4,5 | |||
Измерение среднего квадратического значения переменного напряжения:
до 700 В;
- диапазон измерения
- диапазон частот
от 20 Гц до 100 кГц;
- пределы измерения ________________
- пределы допускаемой основной относительной погрешности приведены в таблице 2.
Таблица 2
200 мВ; 2, 20, 200, 700 В;
от 20 от 50 до
до 50 100 кГц ±(4,0 %
Межпове-верочный интервал
12 мес
|
Предел изме- |
Пределы допускаемой основной погрешности | ||||
|
от 20 до |
от 40 Гц до |
в диапазоне частот |
от U + ±800 мкВ) | ||
|
рения |
40 Гц |
10 кГц |
от 10 |
[±(4,0 % от U± | |
|
200 мВ |
±(0,6 от U + +200 мкВ) [±(0,6 от U+ ±200 мкВ)] |
±(0,3 % от и + ±200 мкВ) [±(0,3 % от U + ±200 мкВ)] |
до 20 кГц ±(0,6 % от U ± |
±(2,5 % от U + ±800 мкВ)1-------| ±300 мкВ) ±(4,0 % от U +1 ±8 [±(2,5 % от U+ мВ) ±300 мкВ)] [±(4,0 % от и± | +8 | |
|
2В |
±(0,6 % от U ± ±2мВ) [±(0,6 % от U± + 2мВ)] |
±(0,3 % от и + ±2 мВ) [±(0,3 % от U+ ±2 мВ)] |
±200 мкВ) [±(0,6 % от U+ ±200 мкВ)] |
±(2,5 % от U + мВ)] ±3 мВ) [±(2,5 % от U± +3 мВ)] |
±(4,0 % от U + +80 мВ) [±(4,0 % от U+ +80 |
|
20 В |
±(0,6 % от U + ±20 мВ) [±(0,6 % от U+ +20 мВ)] |
±(0,3 % от и + +20 мВ) [±(0,3 % от U + +20 мВ)] |
±(0,6 % от U + ±2мВ) [±(0,6 % от U+ +2 мВ)1 |
±(2,5 % от U + +30 мВ) [±(2,5 % от U+ +30 мВ)] |
мВ)] |
|
200 В |
±(0,6 % от U + +200 мВ) [±(0,6 % от U+ +200 мВ)] |
±(0,3 % от и + +200 мВ) [±(0,3 % от U+ +200 мВ)] |
±(0,6 % от U + +20 мВ) [±(0,6 от U+ +20 мВ) ±(0,6 % от U + |
Не % нормируется 1 |
Не нормируется |
|
700 В |
±(0,6 % от U + +3 В) [±(0,6 % от U+ +ЗВ)] |
±(0,4 % от U + +3 В) [±(0,4 % от U+ +ЗВ)] |
+200 мВ) [±(0,6 % от U+ +200 нормир мВ)] |
1 к ^<КЦшруется из 9 / | |
|
е нормируется | |||||
Окончание таблицы 2
|
Межпове- |
Предел измерения |
Пределы допускаемой основной погрешности | |||||
|
в, диапазоне 1 | |||||||
|
от 20 до 40 Гц |
от 40 Гц до 10 кГц |
от 10 до 20 кГц |
от 20 до 50 кГц |
от 50 до 100 кГц | |||
|
24 мес |
200 мВ |
±(0,08 от U + +400 мкВ) [±(0,8 от U+ ±400 мкВ)] |
±(0,8 % от U + +400 мкВ) [±(0,5 % от U + +300 мкВ)] |
±(0,8 % от U + +300 мкВ) [±(0,8 % от U+ +300 мкВ)] |
±(3,0 % от U + +400 мкВ) [±(3,0 % от U+ +400 мкВ)] |
±(5,0 % от U + + 1 мВ) [±(5,0 % от U+ + 1 мВ)1 | |
|
2В |
±(0,8 % от U + ±4мВ) [±(0,8 % от U+ + 4 мВ)] |
±(0,8 % от U + +4мВ) [±(0,5 % от U+ +23 мВ)] |
±(0,8 % от U + +3 мВ) [±(0,8 % от U+ +3 мВ)] |
±(3,0 % от U + +4мВ) [±(3.0%otU+ +4 мВ)] |
±(5,0 % от U + + 10 мВ) [±(5,0 % от U+ + 10 мВ)] | ||
|
20 В |
±(0,8 % от U + ±40 мВ) [±(0,8 % от U+ ±40 мВ)] |
±(0,8 % от U + +40 мВ) [±(0,5 % от U + +30 мВ)] |
±(0,8 % от U + +30 мВ) [±(0,8 % от U+ +30 мВ)] |
±(3,0 % от и + +40 мВ) [±(3,0 % от U+ +40 мВ)] |
±(5,0 % от U + + 100 мВ) [±(5,0 % от U+ + 100 мВ)] | ||
|
200 В |
±(0,8 % от U + ±400 мВ) [±(0,8 % от U+ +400 мВ)] |
±(0,8 % от U + +400 мВ) [±(0,5 % от U+ +300 мВ)1 |
±(0,8 % от U + +300 мВ) [±(0,6 % от U± +300 мВ)] |
Не нормируется |
Не нормируется | ||
|
700 В |
±(0,8 % от U + +5 В) [±(0,8 % от U+ +5 В)] |
±(0,6 % от U + +4 В) [±(0,6 % от U+ +4 В)] |
Не нормируется |
Не нормируется |
Не нормируется | ||
|
Примечания 1 Пределы допускаемой основной погрешности нормируются для измеряемых напряжений U на частотах F: - U>0,005 UK, F ОТ 20 Гц до 10 кГц; - U>0,0! UK, F ОТ 10 до 20 кГц; - U>0,025 UK, Л от 20 до 50 кГц; - U>0,05 UK, F ОТ 50 до 100 кГц, где UK - конечное значение предела измерения. 2 Измерение напряжения на пределе 700 Е i нормируется шстот до 5 кГц. | |||||||
Измерение силы постоянного тока:
до 2 А;
2 А;
-диапазон измерения-предел измерения
- пределы допускаемой основной относительной погрешности приведены в таблице 3.
Таблица 3
|
Предел измерения |
Пределы допускаемой основной погрешности | ||
|
в течение 24 ч после калибровки |
при межповерочном интервале 12 мес |
при межповерочном интервале 24 мес | |
|
±(0,07 % от 1 + 100 мкА) [±(0,07 % от I + 200 мкА)] |
±(0,12% от 1 + 100 мкА ) [±(0,12 % от I + 200 мкА)] |
±(0,2 % от I + 150 мкА) [±(0,2 % от I + 300 мкА)] | |
Измерение среднего квадратического значения силы переменного тока:
до 2 А;
от 20 Гц до 5 кГц;
2 А;
- диапазон измерения
- диапазон частот
- предел измерения
- пределы допускаемой основной относительной погрешности приведены в таблице 4.
Таблица 4
|
Межпсверочный интервал |
Предел измерения |
Пределы допускаемой основной погрешности | |
|
в диапазоне частот | |||
|
от 20 до 40 Гц |
от 40 Гц до 5 кГц | ||
|
12 мес |
2 А |
±(0,6 % от 1 + 3 мА) [±(0,6 от I + 3 мА)1 |
±(0,5 % от I + 3 мА) [±(0,5%от1 + ЗмА)[ |
|
24 мес |
±(0,8 % от I + 4 мА) [±(0,8 от I + 4 мА)] |
±(0,6 % от I + 3 мА) [±(0,6 % от I + 3 мА)] | |
|
Примечание - Погрешность вольтметров нормируется при 1>0,005 1к, где 1к - конечное значение предела измерения. | |||
Измерение сопротивления постоянному току:
- диапазон измерения до 2 ГОм;
- пределы измерения 200 Ом; 2, 20, 200 кОм; 2 МОм, 20 МОм; 2 ГОм;
- пределы допускаемой основной относительной ■
погрешности приведены в таблице 5.
Таблица 5
|
Предел измерения |
Пределы допускаемой основной погрешности | ||
|
в течение 24 ч после калибровки |
при межповерочном интервале 12 мес |
при межповерочном интервале 24 мес | |
|
200 Ом |
±(0,06% от R+ ЮмОм) [±(0,06 от R + 20 мОм)] |
±(0,12% от R+ 15 мОм) [±(0,12%OTR + 30MOM)] |
±(0,2 % от R + 20 мОм) [±(0,2 % от R + 40 мОм)] |
|
2 кОм |
±(0,06% от R+ 100 мОм) [±(0,06 % от R + 200 мОм)] |
±(0,12% от R+ 150 мОм) [±(0,12 % от R + 300 мОм)] |
±(0,2 % от R + 200 мОм) [±(0,2 % от R + 400 мОм)1 |
|
20кОм |
±(0,06 % от R + 1 Ом) [±(0,06 % от R + 2 Ом)] |
±(0,12% от R+ 1,5 Ом) [±(0,12 % от R + ЗОм)] |
±(0,2 % от R + 2 Ом) [±(0,2 % от R + 4 Ом)] |
|
200 кОм 2 МОм |
±(0,06 % от R + 10 Ом) [±(0,06 % от R + 20 Ом)] |
±(0,12% от R+ 15 Ом) [±(0,12 % от R + 30 Ом)] |
±(0,2 % от R + 20 Ом) [±(0,2 % от R + 40 Ом)] |
|
±(0,06% от R+ 100 Ом) [±(0,06 от R + 200 Ом)] |
±(0,12 % от R+ 150 Ом) [±(0,12 % от R + 300 Ом)] |
±(0,2 % от R + 200 Ом) [±(0,2 % от R + 400 Ом)] | |
|
20 МОм |
±(0,3 % от R + 2 кОм) [±(0,3 % от R + 4 кОм)] |
±(0,4%OTR+ 1,5 кОм) [±(0,4 % от R + 4 кОм)] |
±(0,5 % от R + 3 кОм) [±(0,5 % от R + 6 кОм)] |
|
2 ГОм |
±(0,5 + 0,0025-Rx) % | ||
|
Примечание - Rx - значение измеряемого сопротивления в мегаомах. | |||
-7п.
Измерение частоты сигналов синусоидальной и импульсной формы:
- диапазон измерения
- предел измерения
- напряжение входного сигнала:
1) синусоидальной формы
2) импульсной формы
- пределы допускаемой основной относительной погрешности при межповерочном интервале:
1)12 мес
2)24 мес
Измерение периода сигналов синусоидальной и импульсной формы:
- диапазон измерения
- предел измерения
- длительность импульсов, не менее
- скважность импульсов, не более
- напряжение входного сигнала
- пределы допускаемой основной относительной погрешности при межповерочном интервале:
1)12 мес
2)24 мес
от 20 Гц до 1 МГц; 1 000 000 Гц;
от 0,5 до 30 В (20 Гц...1 МГц);
от 0,5 до 150 В (20 Гц... 100 кГц) от1 до 30 В (20 Гц...1 МГц); о 1 до 150 В (20 Гц... 100 кГц);
±(0,02 % от F+ 3 Гц);
±(0,03 % от F+ 3 Гц).
от 100 мкс до 50 мс;
50 000 мкс;
10 мкс;
Ю;
от 1 до 30 В
±(0,03 % от Т+ 3 мкс);
±(0,04 % от Т+ 4 мкс).
Питание от сети переменного тока:
- напряжением
- частотой
Потребляемая мощность, не более:
- В7-65/3
- В7-65/4, В7-65/5
Наработка на отказ, не менее
Гамма-процентлый ресурс, не менее
Габаритные размеры, не более
Масса, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха
- относительная влажность воздуха
- атмосферное давление
(220±22) В;
(50±1)ГЦ.
12 В'А;
15В-А.
15000 ч. 15000 ч.
268x100x310 мм.
2,7 кг.
от плюс 5 °С до плюс 40 °С; до 80% при плюс 25° С; от 84 до 106,7 кПа.
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра нанесён на переднюю панель вольтметров способом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Состав комплекта поставки вольтметров соответствует таблице 6. Таблица 6
11
|
Наименование, тип |
Обозначение |
Количестве ) на исполнение РУВИ.411182.009 |
! Примечание | ||
|
- |
-01 |
-02 | |||
|
Вольтметр универсальный В7-65/3 |
РУВИ.411182.008 |
1 |
- |
- | |
|
Вольтметр универсальный В7-65/4 |
РУВИ.4Ш 82.008-01 |
- |
1 |
- | |
|
Вольтметр универсальный В7-65/5 |
РУВИ.411182.008-02 |
- |
- |
1 | |
|
Принадлежности: | |||||
|
- вилка |
УШЯИ.685173.001 |
1 |
1 |
1 | |
|
- втулка |
УШЯИ.715161.004 |
4 |
4 |
4 | |
|
- кабель |
УШЯИ.685611.099 |
2 |
2 |
2 |
«К-1» |
|
- кабель |
УШЯИ.685611.073 |
2 |
2 |
2 |
«К-4» |
|
- кабел! измерительный |
УШЯИ.685612.069 |
1 |
1 |
1 | |
|
- кабель КОП |
ЕЭ4.854.130-03 |
- |
1 | ||
|
- насадка |
УШЯИ.301539.001-01 |
1 |
1 |
1 |
Черная «001»* |
|
- насадка |
УШЯИ.301539.001-02 |
1 |
1 |
1 |
Красная «001» * |
|
- насадка |
УШЯИ.301539.011 |
1 |
1 |
1 |
HI |
|
- насадка |
УШЯИ.301539.004-03 |
2 |
2 |
2 |
Черная «004» * |
|
- насадка |
УШЯИ.301539.004-04 |
2 |
2 |
2 |
Красная «004» * |
|
- насадка |
УШЯИ.301539.002-01 |
6 |
6 |
6 |
Черная «002» * |
|
- насадка |
УШЯИ.301539.002-02 |
4 |
4 |
4 |
Красная «002» * |
|
- перемычка |
ТТ7.755.147 |
3 |
3 | ||
|
- шнур соединительный |
РУВИ.685631.040 |
1 |
1 |
1 | |
|
Запасные части: |
1 |
1 |
1 | ||
|
- вставка плавкая ВП1-1 0,5 А |
АГ0.481.303 ТУ |
6 |
6 |
6 | |
|
- вставка плавкая ВП1-1 1,0 А |
АГ0.481.303 ТУ |
- |
1 |
1 | |
|
- вставка плавкая ВП1-1 2,0 А |
АГ0.481.303 ТУ |
2 |
2 |
2 | |
|
>- вставка плавкая ВП2Б-1 В 0,5 А |
АГ0.481.304 ТУ |
2 |
2 |
2 | |
|
250 В | |||||
|
Руководство по |
РУВИ.411182.020 РЭ |
1 |
1 |
1 | |
|
эксплуатации | |||||
|
Методика поверки |
МП-312-97 |
1 |
1 |
1 | |
|
Упаковка |
УШЯИ.305644.002-12 |
1 |
- |
- | |
|
Упаковка |
УШЯИ.305644.002-13 |
- |
1 |
- | |
|
Упаковка |
УШЯИ.305644.002-14 |
- |
- |
1 | |
|
Упаковка |
УШЯИ.305646.101 |
1 |
- |
- | |
|
Упаковка |
УШЯИ.305646.101-01 |
- |
1 |
- | |
|
Упаковка |
УШЯИ.305646.101-02 |
- |
- |
1 | |
Примечание - * - Обозначение условно.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 26104-89 "Средства измерений электронные. Технические требования в части безопасности. Методы испытаний".
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ТУ РБ 14559587.038-98"Вольтметры универсальные В7-65, В7-65/1, В7-65/2, В7-65/3, В7-65/4, В7-65/5. Технические условия".
МП-312-97 " Вольтметры универсальные В7-65, В7-65/1, В7-65/2, В7-65/3, В7-65/4, В7-65/5. Методика поверки".
Заключение
Вольтметры универсальные В7-65, В7-65/1, В7-65/2, В7-65/3, В7-65/4, В7-65/5 соответствуют требованиям ГОСТ 26104-89, ГОСТ 22261-94 и ТУ РБ 14559587.038-98.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники Республиканского унитарного предприятия «Белорусский государственный институт метрологии», 220053, Республика Беларусь, г. Минск, Старовиленский тракт, 93, телефон 234-98-13.
Аттестат аккредитации № BY 112.02.1.0.0025.
Другие Вольтметры
