Самописцы графические Mega-Log
| Номер в ГРСИ РФ: | РБ 03 13 0473 03 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
|
Описание типа РБ 03 13 0473 03 [2003-01-01]
rb-03-13-0473-03_2003-01-01.pdf
|
Скачать |
Графические самописцы Mega-Log (в дальнейшем - самописцы) предназначены для регистрации процесса, измерения и отображения поступающих универсальных входных сигналов в графической форме, а также для установки в системы сбора данных. Областью применения являются системы учета и контроля выработки и потребления энергоносителей в различных областях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 0473 03 |
| Наименование | Самописцы графические Mega-Log |
| Год регистрации | 2003 |
| Номер сертификата | 2375 |
| Дата регистрации | 2003-06-10 |
| Срок действия | 2008-05-27 |
| Получатель сертификата | фирма "ENDRESS+HAUSER GmbH+Co", Германия (DE) |
Производитель / Заявитель
фирма "ENDRESS+HAUSER GmbH+Co"
Адрес: Hauptstrasse 1, DE-79689 Maulburg
Контакты: +49 7622 282023
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП 260-97 (утверждена ГП "ЦЭСМ"). |
Поверители
Скачать
|
Описание типа РБ 03 13 0473 03 [2003-01-01]
rb-03-13-0473-03_2003-01-01.pdf
|
Скачать |
Описание типа
Назначение
Графические самописцы Mega-Log (в дальнейшем - самописцы) предназначены для регистрации процесса, измерения и отображения поступающих универсальных входных сигналов в графической форме, а также для установки в системы сбора данных. Областью применения являются системы учета и контроля выработки и потребления энергоносителей в различных областях промышленности.
Описание
На самописец поступают универсальные аналоговые сигналы (ток, напряжение, температура). Самописец распечатывает их в графическом виде на масштабной и временной сетке. Основной печатающей частью самописца является линейная матричная термопечатающая головка, печать осуществляется на термобумаге. При пропадании питания самописец регистрирует время выключения и включения. Область печати поступающего сигнала устанавливается пользователем.
Самописец имеет от 1 до 6 аналоговых входов.
Скорость движения бумаги устанавливается в диапазоне от 0 до 7200 мм/ч.
Конструкция самописца предусматривает установку в распределительный шкаф.
Место нанесения Государственного поверительного клейма-.
Приложении.

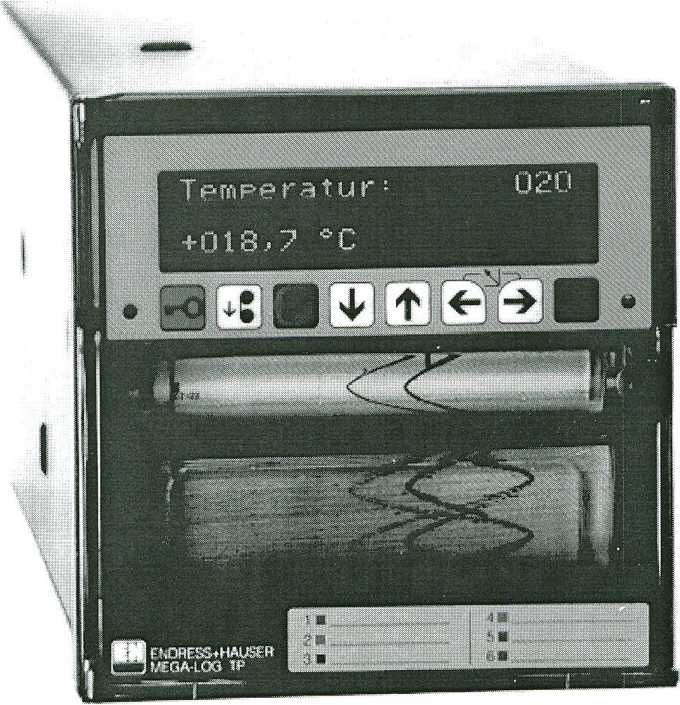

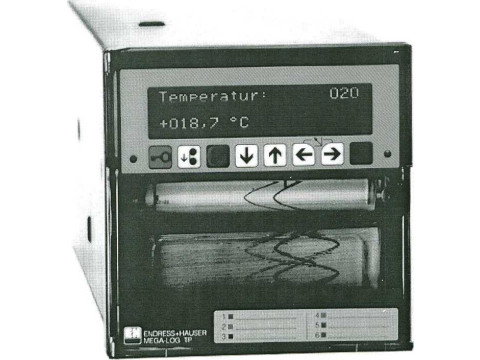

Внешний вид самописца представлен на рисунке 1.
Рисунок 1. Внешний вид самописца
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
Краткие технические и метрологические характеристики указаны в таблице 1.
|
Дисплей |
Двухстрочный жидкокристаллический дисплей с подсветкой, 20 символов в строке | |
|
Корпус |
Огнестойкая пластмасса | |
|
Механизм печати |
Линейная матричная термопечатающая головка с разрешением 8 точек на мм | |
|
Габаритные размеры, мм, не более |
345x144x144 | |
|
Масса, кг, не более |
5,5 | |
|
Диапазон температур окружающей среды, °C |
от 0 до плюс 50 | |
|
Напряжение питания |
187...242 В переменного тока частотой 50 Гц | |
|
Потребляемая мощность, В-А, не более |
35 | |
|
Входной сигнал, мА |
0/4-20 | |
|
Пределы допускаемой основной приведенной погрешности измерения и печати универсальных аналоговых сигналов |
±0,2 % | |
|
Пределы допускаемой дополнительной приведенной погрешности измерения и печати универсальных аналоговых сигналов |
±0,2 %/10 °C |
■■ |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на эксплуатационную документацию типографским способом.
Комплектность
Самописец Mega-log.
Руководство по эксплуатации.
МП.МН 260-97.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "ENDRESS+HAUSER GmbH+Co", Германия.
МП.МН 260-97 "Графический самописец Mega-Log. Методика поверки".
Заключение
Графический самописец Mega-Log соответствует технической документации фирмы "ENDRESS+HAUSER GmbH+Co", Германия.
Межповерочный интервал - 2 года.
Научно-исследовательский центр БелГИМ г.Минск, Старовиленский тракт, 93, тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
