Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849М

Назначение

Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849М (в дальнейшем ИП) предназначены для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока.

ИП применяют для контроля параметров электрических сетей и установок, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами энергоемких объектов различных отраслей промышленности

Описание

В ИП используется метод преобразования, построенный на основе частотноимпульсной и амплитудной модуляции.

ИП выполнены в корпусе, предназначенном для навесного монтажа на щитах и панелях или на DIN-рейку с передним присоединением монтажных проводов.

ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.

Функция преобразования для активной мощности:

Р " иАВх1АхСО8фидвДА+исв><1схСО8фисВЯС                               (1)>

Функция преобразования для реактивной мощности:

Q=^3/3 x(Uabx(2Ic+Ia)x cos<Puab,2Ic+ ia +Ubcx(2Ia+Ic)xcoscpuBC,2iA+ic)      (2),

где: Uab.Ucb -линейные (междуфазные) напряжения;

Ia, Ic - фазные токи;

фидвдА, фисвлс - сдвиг фаз между соответствующим линейным напряжением и фазным током;

<Puab,21c+ ia, <Pubc,2ia+ic - сдвиг фаз между соответствующим линейным напряжением и суммарным током.

ИП имеют пятнадцать модификаций. Модификации ИП, диапазон преобразования входного сигнала, его номинальное значение, диапазон изменения выходного сигнала, параметры питания приведены в таблице 1.

Таблица 1

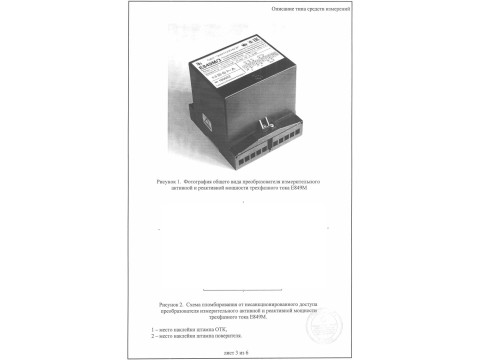

Стык основания и крышки ИП пломбируется наклейками пломбировочными, обеспечивающими защиту от несанкционированного доступа. Фотография общего вида ИП, схема пломбировки от несанкционированного доступа, места для нанесения оттисков клейм приведены на рисунках 1 и 2.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала не более:

- ± 0,5 %, для Е849М/1 - Е849М/6 и Е849М/13 - Е849М/15;

- ± 1,0 %, для Е849М/7 - Е849М/12.

Нормирующее значение выходного сигнала:

- 5 мА, для Е849М/1 - Е849М/5 и Е849М/7 - Е849М/11;

- 20 мА, для Е849М/6, Е849М/12 - Е849М/15.

Диапазон изменения сопротивления нагрузки составляет:

- 0 - 3,0 кОм, для Е849М/1 - Е849М/5, Е849М/7 - Е849М/11;

- 0 - 0,5 кОм для Е849М/6, Е849М/12 - Е849М/15.

Пределы допускаемой дополнительной погрешности ИП, вызванной изменением сопротивления нагрузки в пределах от 2 кОм до 0 (для Е849М/1 - Е849М/5, Е849М/7 - Е849М/11) и от 0,3 кОм до 0 (для Е849М/6, Е849М/12 - Е849М/15), не превышают ± 0,25 %.

ИП предназначены для работы при температуре окружающего воздуха от минус 30 °C до плюс 60 °C и относительной влажности (95 ± 3) % при температуре 35 °C.

Пределы допускаемой дополнительной погрешности ИП, вызванной изменением температуры окружающего воздуха от (20 ± 2) °C до минус 30 °C и плюс 60 °C, не превышают ± 0,4 % на каждые 10 °C.

Пределы допускаемой дополнительной погрешности, вызванной работой в условиях повышенной влажности до 95 % при 35 °C, не превышают ±1,0 %.

Мощность, потребляемая ИП от измерительной цепи входного сигнала при номинальных значениях преобразуемых входных сигналов, не превышает:

- 0,2 В-А для каждой последовательной цепи;

- для параллельных цепей ИП Е849М/1, Е849М/3, Е849М/6, Е849М/7, Е849М/9, Е849М/12, Е849М/14:

- 3,5 В-A от фазы А;

- 0,2 В-A от фазы В;

- 3,5 В-A от фазы С;

- 0,2 В-A для каждой параллельной цепи ИП Е849М/2, Е849М/4, Е849М/5, Е849М/8, Е849М/10, Е849М/11, Е849М/13, Е849М/15.

Мощность, потребляемая ИП от источника питания, не превышает 6 В А.

Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от нормального значения (таблица 1) в пределах от 187 до 242 В для ИП с питающим напряжением 220 В или от 80 до 120 В для ИП с питающим напряжением 100 В, не превышают ± 0,25 %.

Пределы дополнительной погрешности ИП, вызванной влиянием внешнего однородного переменного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительным цепям преобразователя, с магнитной индукцией 0,5 мТл не превышают ± 0,5 %.

Пределы дополнительной погрешности ИП, вызванной изменением напряжения цепи входного сигнала от номинального до любого значения в пределах от 80 до 120 В для ИП Е849М/1, Е849М/3, Е849М/6, Е849М/7, Е849М/9, Е849М/12, Е849М/14 и от 0 до 120 В для ИП Е849М/2, Е849М/4, Е849М/5, Е849М/8, Е849М/10, Е849М/11, Е849М/13, Е849М/15 не превышают ± 0,5 %.

Пределы допускаемой дополнительной погрешности ИП, вызванной изменением частоты входного сигнала от 50 (60) до 45 или 65 Гц не превышают ± 0,25 %.

Время установления выходных сигналов ИП при скачкообразном изменении входного тока от нулевого значения до половины номинального при номинальном значении напряжения не превышает 0,5 с.

Время установления рабочего режима ИП не более 30 мин после включения ИП. При этом по истечении 1 мин после включения ИП его погрешность не превышает удвоенного значения предела основной погрешности.

Пределы допускаемой дополнительной погрешности, вызванной отклонением формы кривой входного сигнала от синусоидальной под влиянием 2-й, 3-й, 4-й или 5-й гармоники, равной 30 % от первой, не превышают ± 0,5 %.

Пределы допускаемой дополнительной погрешности ИП, вызванной отклонением коэффициента мощности от нормального значения до 0, не превышают ± 0,5 %.

Пульсация (двойная амплитуда) выходных сигналов ИП не превышает 0,6 % от нормирующего значения выходных сигналов.

Габаритные размеры ИП - не более 110x120x125 мм.

Масса ИП - не более 1,0 кг.

Средний срок службы - не менее 12 лет.

Средняя наработка на отказ 75000 ч.

Знак утверждения типа

Знак утверждения типа наносится на табличку, прикрепленную к крышке корпуса, фотохимическим методом, на эксплуатационную документацию типографским способом.

Комплектность

В комплект поставки ИП входят:

- преобразователь - 1 шт.;

- паспорт - 1 экз.;

- руководство по эксплуатации - 1 экз. (допускается поставлять 1 экз. на три изделия);

- методика поверки - 1 экз. (допускается поставлять 1 экз. на три изделия);

- коробка упаковочная - 1 шт.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ РБ 28855861.001-96 «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849М. Технические условия».

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».

ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть I. Общие требования».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

МП.ВТ. 153-2006 «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849М. Методика поверки», согласована РУП «Витебский ЦСМС».

Заключение

Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849М соответствуют требованиям ТУ РБ 28855861.001-96, ГОСТ 24855-81, ГОСТ 12.2.091-2012, ТР ТС 004/2011, ТР ТС 020/2011.

Межповерочный интервал - 48 месяцев.

РУП «Витебский центр стандартизации, метрологии и сертификации»,

210015 г. Витебск, ул. Б. Хмельницкого, 20.

Аттестат аккредитации №BY/112 02.6.0.0003.

РУП «Белорусский государственный институт метрологии»,

220053, г. Минск, Старовиленский тракт, 93.

Аттестат аккредитации № BY/112 02.1.0.0025.
