Портативный спектрофотометр ColorEye XTH № 40038960215
| Номер в ГРСИ РФ: | РБ 03 11 9859 23 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрофотометры |
| Производитель / заявитель: | «X-Rite Incorporated», США |
|
Описание типа РБ 03 11 9859 23 [2023-06-05]
rb-03-11-9859-23_2023-06-05.pdf
|
Скачать |
Портативный спектрофотометр ColorEye ХТН № 40038960215 (далее спектрофотометр) предназначен для измерения координат цвета и координат цветности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 9859 23 |
| Наименование | Портативный спектрофотометр ColorEye XTH № 40038960215 |
| Год регистрации | 2023 |
| Номер сертификата | 16445 |
| Дата регистрации | 2023-06-05 |
| Срок действия | - |
| Получатель сертификата | ОАО «БПХО», г. Барановичи, Брестская обл., Республика Беларусь |
Производитель / Заявитель
«X-Rite Incorporated», Соединенные Штаты Америки
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.МН 3605-2023 «СОЕИ РБ. Портативный спектрофотометр ColorEye XTH. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 11 9859 23 [2023-06-05]
rb-03-11-9859-23_2023-06-05.pdf
|
Скачать |
Описание типа
Назначение
Портативный спектрофотометр ColorEye ХТН № 40038960215 (далее спектрофотометр) предназначен для измерения координат цвета и координат цветности.
Область применения - лакокрасочная, текстильная, бумажная, химическая и другие отрасли промышленности.
Описание
Принцип действия спектрофотометра основан на измерении координат цвета и координат цветности образцов спектральным методом. Источник света импульсная ксеноновая лампа 1)65, геометрия освещсния/наблюдения 1)/8°. С помощью аналого-цифрового преобразователя рассчитываются координаты цвета и цветности образца в различных колориметрических системах. При измерениях учитывается влияние зеркальной составляющей. Результаты измерения выводятся па жидкокристаллический дисплей спектрофотометра.
Спектрофотометр работает под управлением встроенного программного обеспечения (далее -1IO).
Фотография общего вида средств измерений представлена в приложении 1.
Обязательные метрологические требования: представлены в таблице 1. Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений координат цвета: X Y |
от 2.5 до 109.0 от 1.4 до 98.0 от 1.7 до 118.1 |
|
Пределы допускаемой абсолютной погрешности измерения координат цвета |
±1.0 |
|
Диапазон измерений координа т цветности: V |
от 0.004 до 0.734 от 0.005 до 0.834 |
|
Пределы допускаемой абсолютной погрешности измерения координат цветности |
±0.01 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Спектральный диапазон показаний, нм |
от 360 до 750 |
|
Диапазон напряжения питания от источника постоянного тока*, В |
от 9 до 11 |
|
Диапазон напряжения питания сетевого адаптера от сеги переменного тока*, В |
от 100 до 240 |
|
Номинальная частота питающей сеги переменного тока*, Гц |
50 |
|
Масса, кг, нс более |
0.81 |
|
Габаритные размеры, мм, нс более |
1950x800x700 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха*. °C диапазон относительной влажности окружающего воздуха (без конденсации)*, % |
от 10 до 35 от 20 до 80 |
|
* - по документации производи теля | |
Комплектность
Таблица 3
|
Наименование |
Количсс1 во |
|
Портативный спектрофотометр ColorEye ХТП № 40038960215 |
1 |
|
Сетевой адаптер |
1 |
|
Белый калибровочный образец |
1 |
|
Подставка |
1 |
|
Чемодан для переноски |
1 |
|
Руководство по эксплуатации | |
|
_ I 1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП.МН 3605-2023 «Система обеспечения единства измерений Республики Беларусь. Портативный спектрофотометр ColorEye ХТП. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
•требования к типу средств измерений:
техническая документация (руководство но эксплуатации);
методику поверки:
МРБ МП.МН 3605-2023 «Система обеспечения единства измерений Республики Беларусь. Портативный спектрофотометр ColorEye ХТП. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4___________ _________________
_________________________Наименование и тип средств поверки Термогигрометр UNITESS TUB 1___________ _____________
Набор мер координат цвета и цветности GrctagMacbeth
Примечание - Допускается применять другие средства поверки, обеспечивающие определение ме трологических характеристик с требуемошгочностыо.
Идентификация программного обеспечения: представлена в таблице 5.
Таблица 5
|
Иден тификационное наименование ПО |
Номер версии 110 (идентификационный номер) |
|
GrctagMacbeth 2002 |
2.09.17 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: портативный спектрофотометр ColorEye ХТИ № 4003X960215 соответствует требованиям технической документации производителя (руководство по эксплуатации),
1 1роизводигель средств измерений
«Х-Rite Incorporated». Соединенные Штаты Америки
3100 44th Street, S. W.. Grandville, Michigan 49418 U.S.A.
Уполномоченное юридическое лицо, проводившее испытания средств измсрений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БслГИМ)
Республика Беларусь, 220053, г. Минск, Старовиленский тракт. 93
Телефон:+375 17 374-55-01
факс: +375 17 244-99-38
e-mail: info@bclgim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Заместитель директора
но оценке соответствия БслГИМ
А.Д. Шевцова-Ронина

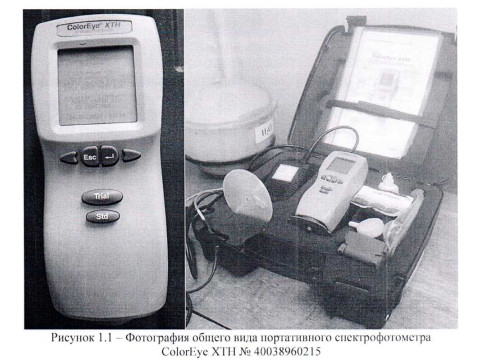

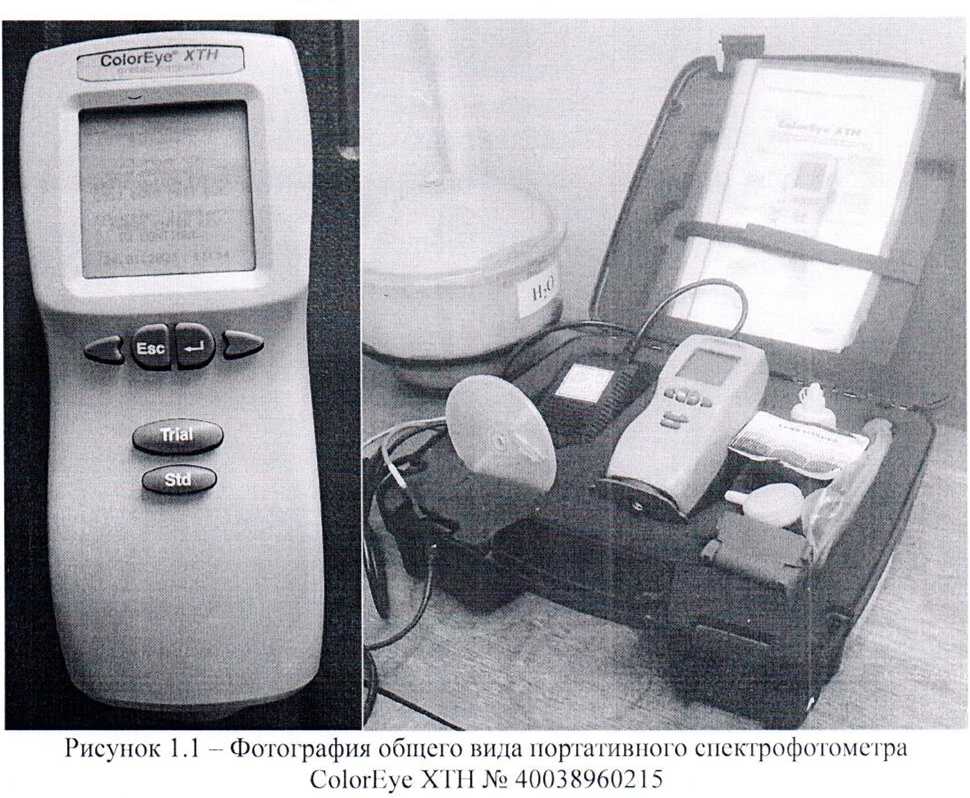

Приложение 1 (обязательное) Фотография общего вида средс тв измерений
"CoiorEyc X Г11
Рисунок 1.1 - Фо тография общего вида портативного спек трофо томе тра ColorEye ХТ11 № 40038960215
►X«x-rite
й Model: ColorEye Х~-
, Serial #: 400389602'5
:: Rev. V
Covered by one er mere tee
IL, fotipwnQ tj S patents ano ot-e-•
I'-! patents Des 338 4’
5.483,339 5,319 437 5 2SC "4-.
5,179.423 4.947 34b 4 93'63-
4.795.254 4.770 530 4 ?0t> fd
Kfc.: 4,677,298 4 631.40c 4 54r.
IS 4.422.135 4.320 447 4 397 If
Ю- 8.569 944
(Additional Patents Penanpt
Рисунок 1.2 - Фотография маркировки портативного спектрофотометра ColorEye XTII№ 40038960215

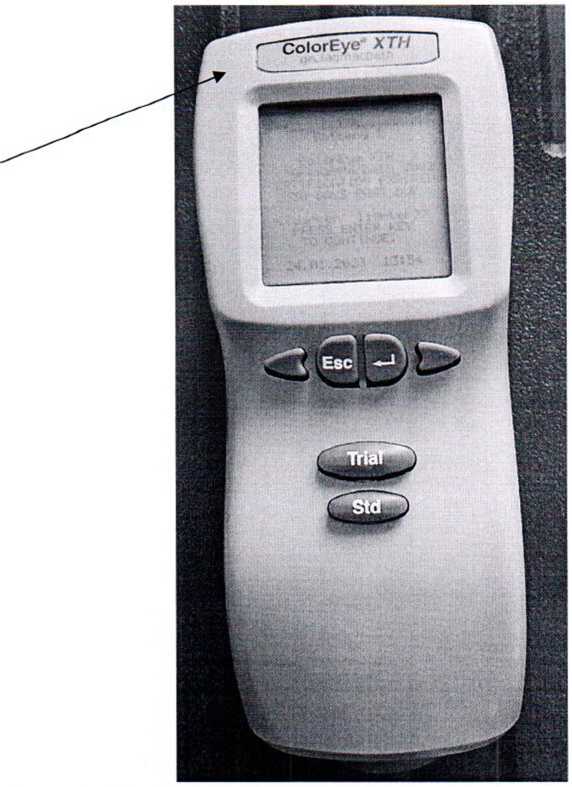

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
