Спектрофотометр Color i 5D № 45124900813

Назначение

Спектрофотометр Color i 5D № 45124900813 (далее - спектрофотометр) предназначен для измерения спектральных коэффициентов диффузного отражения.

Область применения - лакокрасочная, текстильная, бумажная, химическая и другие отрасли промышленности.

Описание

Принцип действия спектрофотометра основан на измерении спектральных коэффициентов диффузного отражения различных образцов. Световой поток от лампы, рассеянный внутренней поверхностью интегрирующего шара, освещает контролируемый образец диффузным светом. Отраженный от контролируемого образца световой поток, в который последовательно вводятся светофильтры, попадает в фотоприемиое устройство, где преобразуется в электрические сигналы, пропорциональные измеренным величинам. Сигналы усиливаются до необходимого уровня и передаются в устройство управления, где происходит их обработка. Источник света - импульсная ксеноновая лампа D65, геометрия освещения/наблюдения - D/80. При измерениях опционально учитывается влияние зеркальной составляющей. С помощью программного обеспечения спектральные коэффициенты диффузного отражения могут быть рассчитаны для различных источников света. Результаты измерения выводятся на экран компьютера.

Спектрофотометр работает под управлением прикладного программного обеспечения (далее - ПО).

Фотографии общего вида средств измерений представлена в приложении 1.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

*Согласпо технической документации производителя. При проведении метрологической экспертизы проверка указанных характерис тик нс проводилась.

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится па титульный лист руководства по эксплуатации.

Поверка осуществляется по МРБ МП.МН 3709-2023 «Система обеспечения единства измерений Республики Беларусь. Спектрофотометр Color i 5D. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация производителя «Х-Rite Incorporated», Соединенные Штаты Америки (руководство по эксплуатации);

методику поверки:

МРБ МН.МП 3709-2023 «Система обеспечения единства измерений Республики Беларусь. Спектрофотометр Color i 51). Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4__________

11аименованис и тип средств поверки

Термогигрометр UniTess ТНВ1________________________________________________

Набор мер диффузного отражения, состоящий нс менее чем из пяти образцов, каждый из которых соответствует определённому значению интегрального коэффициента диффузного отражения при 99 %, 80 %, 60 %, 40 %, 20 %, 5 %, приписанному для каждой из следующих длин волн: 360: 450; 550; 650; 750 нм_______

Примечание - Допускается применять другие средства поверки, обеспечивающие опрсдслс-пие метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: спектрофотометр Color i 51) № 45124900813 соответствует требованиям технической документации производителя «Х-Rite Incorporated», Соединенные Штаты Америки (руководс тво по эксплуа тации).

11роизводитсль средств измерений

«Х-Rile Incorporated», Соединенные Штаты Америки

3100 44th Street, S. W„ Grandville. Michigan 49418 U.S.A.

Уполномоченное юридическое лицо. проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт. 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@bclgim.by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений па 1 листе.

Директор БслГИМ

А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

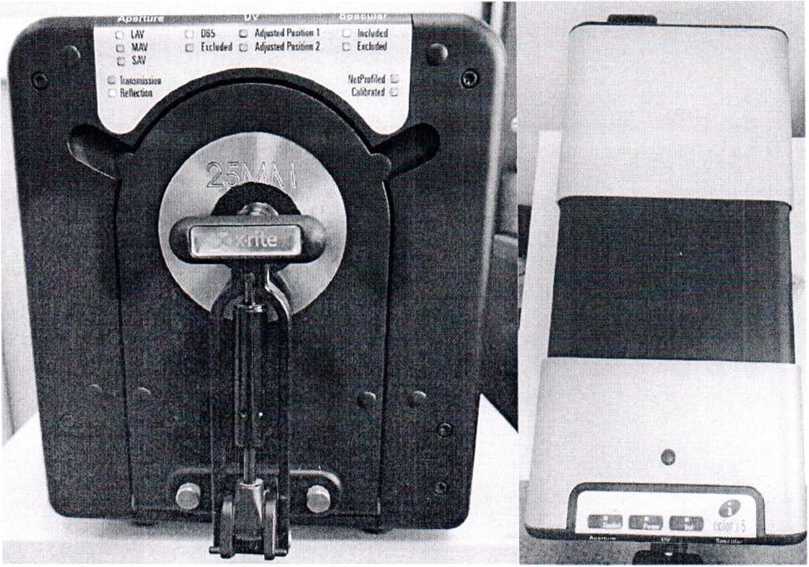

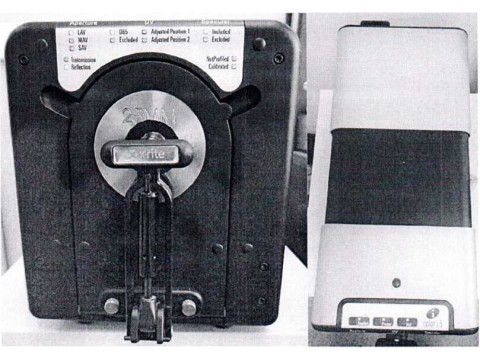

Рисунок 1.1 Фотографии общего вида спектрофотометра Color i 51) № 45124900813

►’« x-rite

Model Color i 5D

Serial# 45124900813

Rev J

|(£ Kcc-Rem-xRTCib

Covered by one v of the

U s MIW. jnd 1ог<ж_ РЛгл» (J»-. зи 41 у

'■ J3S «.311.417 5 ЙЯ 749 4 W >2 4<И/ 148 4ИХ137

4 »Т/ 4 "°ЛЮ 4 zoe«»

t'w/i!,4'“ 11 4/4 411 «.«4J914

Ры«.г Р„„Ьц1)

Рисунок 1.2 - Фотография маркировки спектрофотометра Color i 51) № 45124900813

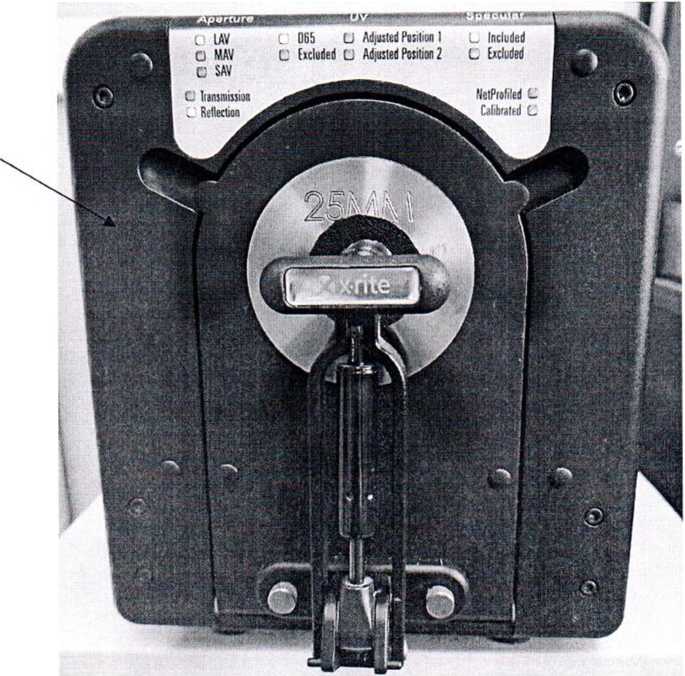

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Место для нанесения знака поверки

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
