Измерители ИКВЧ-В3

Назначение

Измерители ИКВЧ-ВЗ (далее - измерители) предназначены для непрерывного измерения оптической плотности тшлегазовых сред с одновременным пересчетом значений оптической плотности в значения массовой концентрации взвешенных частиц (пыли) (МКП).

Описание

Принцип измерения - оптический абсорбционный, основанный на измерении интенсивности ослабленного пылегазовой средой (дымовыми газами) модулированного ' > лектромагн и т н ого и злу чей ия.

Тип измерителей - переносной.

Режим работы - непрерывный, без предварительного пробоотбора.

На лицевой панели измерителя располагаются:

- кнопки управления "ВКЛ.", "ВЫКЛ.", «РЕЖ», «ВЫБ», «<»и «>»;

- алфавитно-цифровой двустрочный ЖКИ;

- индикатор разряда аккумуляторной батареи;

- вилка «R.S232» канала связи с внешними устройствами;

- вилка «ЗАРЯД» для подключения зарядного устройства.

На боковой стенке находится гнездо регулировочного винта установки объектного п\ля "О об.".

В нижней части корпуса находится оптический канал с пылезащитными насадками, который закрывается шторками.

Внешний вид измерителя показан на рисунках 1 и 2.

Измерители выполнены во взрывозащищенном исполнении, соответствуют ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99, имеют маркировку взрывозащиты «РО Exial Х/О ExiaIIAT4 X».

Измерители относятся к рудничному особовзрывобезопасному электрооборудованию (РО) с видом взрывозащиты «искробезопасная электрическая цепь» (ia), группы I, а также к электрооборудованию, используемому на производствах с потенциально взрывоопасными средами группы II по ГОСТР 51330.0-99.

Измерители имеют низкую степень опасности механических повреждений по ГОСТ Р 51330.0-99, о чем свидетельствует знак «X» в маркировке взрывозащиты, указывающий на специальные условия для обеспечения безопасности в эксплуатации.

По устойчивости к воздействию климатических факторов измеритель соответствует исполнению УХЛ категории 1 по ГОСТ 15150-69 в диапазоне температур от минус 30 до плюс 40Т.

Степень защиты от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды 1Р54 по ГОСТ 14254-96.

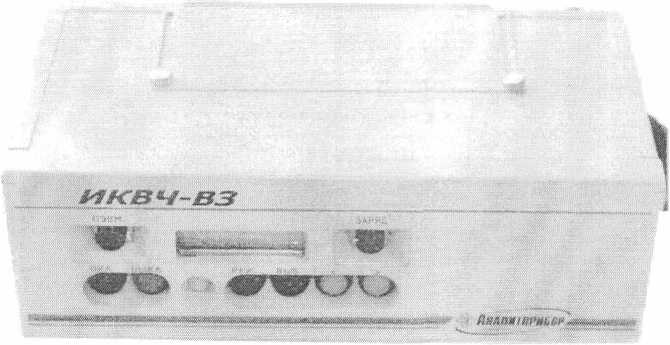

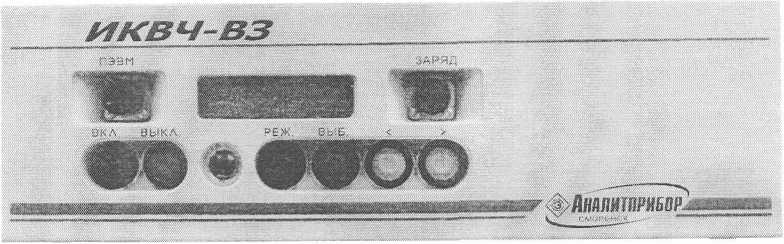

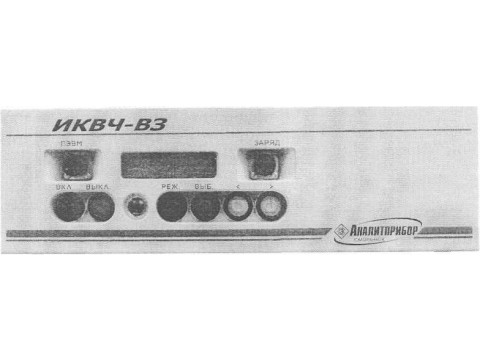

Рисунок 1 (а, б) - Внешний вид измерителя

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм приведена на рисунке 2.

Рисунок 2 - Схема пломбировки измерителя от несанкционированного доступа и обозначение мест для нанесения оттисков клейм

Программное обеспечение

Измерители имеют встроенное ПО. Основные функции ПО:

- измерение оптической плотности пылегазовых сред и расчет МКП;

- цифровая индикация оптической плотности или МКП (по выбору пользователя);

- связь с внешними устройствами по цифровому каналу RS232.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» по МИ 3286-2010. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.

Технические характеристики

Диапазон измерений оптической плотности, Б                            от 0.2 до 1,6

Диапазон показаний оптической плотности, Б                        от 0,0006 до 2.0

Цена единицы .младшего разряда цифровой индикации оптической

плотности при переключении чувствительности, Б                      0,001 и 0,0001

Диапазон пересчетных значений массовой концентрации пыли, мг/хг от 0,9 до 3000 Цена единицы младшего разряда цифровой индикации .массовой

концентрации при переключении чувствительности, мг/м'                     1,0 и 0.1

Пределы допускаемого значения основной относительной погрешности измерения

оптической плотности (8 ц). отн. ед.:

§д=±(0,02^2,4-10‘5-(2/D-l)), где D......значение оптической плотности измеряемой среды. Б;

Пределы дополнительной погрешности измерения оптической плотности при изменении температуры окружающей среды в рабочем диапазоне температур на каждые 10°С от номинального значения температуры (20±2)°С, отн. ед., не более

Пределы дополнительной погрешности измерения оптической плотности при изменении относительной влажности окружающей среды в диапазоне от 30 до 98 % на каждые 10 % при температуре 25 °C, отн. ед., не более

Время непрерывной работы измерителя без корректировки показаний, ч. не менее

Электрическое питание измерителя осуществляется от встроенной аккумуляторной батареи.из шести аккумуляторов типоразмера АА. Паспорт ное значение емкости аккумуляторов в соответствии с типом применяемых аккумуляторов, А-ч

От 1.2 до 1,8

Время непрерывной работы измерителя без подзаряда аккумуляторной батареи при значении температуры окружающей среды, ч, не менее

- (20±5)°С      ’

- минус (28x2) °C

Время прогрева измерителя, мин не более                    .

Габаритные размеры измерителя, мм. не более

- длина

- ширина

- высота

Масса измерителя, кг, не более

Средняя наработка на отказ измерителя, ч, не менее

Срок службы измерителя, лет

Условия эксплуатации измерителя:

1) диапазон температуры окружающей среды. °C                            -30 * 50

2) диапазон относительной влажности окружающей среды при

температуре 25 "С, %                                               от 30 до 98

3) атмосферное давление, кПа                                              84 ■; 120

мм рт. ст.                                              630 ■+• 900

4) производственная вибрация с частотой, Гц                              от 10 до 55

амплитудой. мм, не более

5) напряженность внешнего однородного переменного магнитного

поля, А/м, не более

6) напряженность внешнего однородного переменного электрического

поля, кВ/м .не более

Измерители относятся к оборудованию класса А по ГОСТ Р 51522.1-2011.

Измерители относятся к изделиям третьего порядка по ГОСТ Р 52931-2008.

Знак утверждения типа

наносится на:

- табличку, расположенную на боковой стенке корпуса измерителя, изготовленную способом фотохимпечати;

- титульный лист (центр листа) руководства по эксплуатации ИБЯЛ.416143.001 РЭ типографским способом.

Комплектность

1 Измеритель ИКВЧ-ВЗ - 1 шт.

2 Ведомость эксплуатационных документов - 1 экз.

3 Комплект эксплуатационных документов, в составе:

* Руководство по эксплуатации, с приложением А "Методика поверки" - 1 экз.

- Ведомость ЗИП - 1 экз.

4 Комплект ЗИП (согласно ведомости ЗИП) - 1 шт.

Поверка

осуществляется согласно приложению А «Методика поверки» руководства по эксплуатации ИБЯЛ.416143.004 РЭ, утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 5 декабря 2003 г.

Поверка проводится с использованием набора мер оптических НО-615, номер по Государственному реестру средств измерений 24830-03.

Сведения о методах измерений

Метод измерений описан в руководстве по эксплуатации «Измеритель ИКВЧ-ВЗ» ИБЯЛ.416143.004 РЭ.

Нормативные документы

1 ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP).

2 ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.

3 ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие требования.

4 ГОСТ Р 51330,10-99 Электрооборудование взрывозащищенное. Часть II. Искробезопасная электрическая цепь.

5 ГОСТ Р 52319-2005 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.

6 I.....ОСТ Р 52931-2008 Приборы контроля и регулирования технологических

процессов. Общие технические условия.

7 ИБЯЛ.416143.004 ТУ. Измеритель ИКВЧ-ВЗ. Технические условия.

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды:

- при осуществлении деятельности по обеспечению безопасных условий и охраны труда;

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации производственного объекта:

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
