Спектрометры рентгенофлуоресцентные волновые последовательные S4
| Номер в ГРСИ РФ: | РБ 03 11 2800 06 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Спектрометры |
| Производитель / заявитель: | "Bruker AXS GmbH", Германия |
|
Описание типа РБ 03 11 2800 06 [2006-01-01]
rb-03-11-2800-06_2006-01-01.pdf
|
Скачать |
Спектрометры рентгенофлуоресцентные волновые последовательные S4: S4 Pioneer, S4 Explorer (далее - спектрометры) предназначены для измерения спектров флуоресценции, а также качественного и количественного анализа элементов, входящих в состав твердых и жидких сред, порошков, пленок.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 2800 06 |
| Наименование | Спектрометры рентгенофлуоресцентные волновые последовательные S4 |
| Год регистрации | 2006 |
| Номер сертификата | 3787 |
| Дата регистрации | 2006-02-06 |
| Срок действия | 2011-01-26 |
| Получатель сертификата | фирма "Bruker AXS GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Bruker AXS GmbH"
Адрес: 76187 Karlsruhe, Ostliche Rheinbrucken str.49, Germany
Контакты: тел.: +49 721 50997-0, факс: +49 721 50997-5654
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1548-2006. |
Поверители
Скачать
|
Описание типа РБ 03 11 2800 06 [2006-01-01]
rb-03-11-2800-06_2006-01-01.pdf
|
Скачать |
Описание типа
Назначение
Спектрометры рентгенофлуоресцентные волновые последовательные S4: S4 Pioneer, S4 Explorer (далее - спектрометры) предназначены для измерения спектров флуоресценции, а также качественного и количественного анализа элементов, входящих в состав твердых и жидких сред, порошков, пленок.
Спектрометры применяются как в научно-исследовательских лабораториях, так и в различных отраслях промышленности (металлургия, электроника, химия, фармацевтика, энергетика, геология), в экологии и криминалистике.
Описание
Принцип работы спектрометра основан на измерении интенсивности флуоресцентного излучения анализируемой пробы при ее облучении излучением рентгеновской трубки. Выделение флуоресцентной линии осуществляется кристаллами-анализаторами. Кристалл-анализатор фокусирует луч с необходимой длиной волны, который затем регистрируется детекторами. В качестве детекторов применяется пропорциональный газовый счетчик при анализе легких элементов или сцинтилляционный счетчик при анализе тяжелых элементов и элементов со средним порядковым номером в периодической таблице.
В спектрометрах обеспечивается автоматическая загрузка одновременно до 200 анализируемых проб. Спектрометры могут проводить анализ более 80 элементов в самых различных материалах.
Управлять процессом измерения, сортировать, вводит и выводить накопленную в приборе информацию, рассчитывать результаты измерений и представлять их в виде таблиц, графиков, спектров позволяет специальное программное обеспечение "SPEKTRAplus".
"SPEKTRAplus" поставляется вместе с библиотекой рентгеновских линий, которые были предварительно откалиброваны на заводе-изготовителе на каждом поставляемом спектрометре. Благодаря этому, достаточно объявить элементы, представленные в исследуемых пробах, чтобы выбрать для них предварительно о(калиброванные линии и задать методику измерений, дающую готовые количественные результаты.
Место нанесения Государственного поверительного клейма-наклейки приведено в приложении А настоящего описания типа.

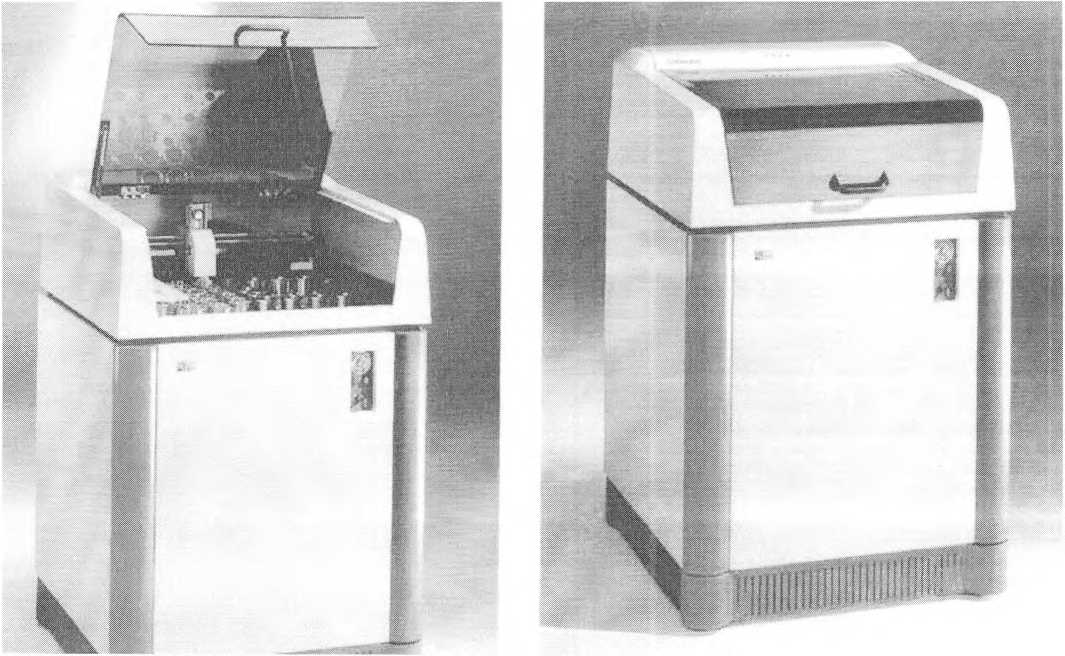

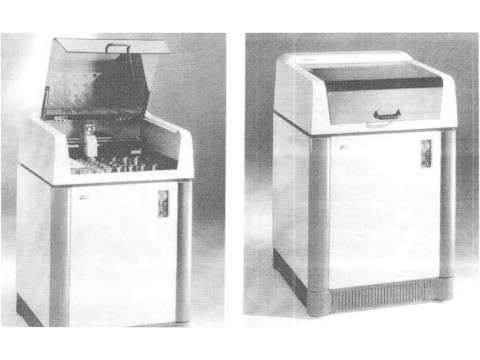

Внешний вид спектрометров приведен на рисунке 1.
Рис.1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение характеристики | |
|
S4 Pioneer |
S4 Explorer | |
|
Диапазон определяемых элементов |
От бериллия до урана |
От бериллия до урана |
|
Диапазон измеряемых концентраций, % (в зависимости от анализируемого элемента) |
От 0,0001 до 100 |
От 0,0001 до 100 |
|
Максимальное значение мощности рентгеновской трубки, кВТ |
4 |
1 |
|
Пределы относительного среднего квадратического отклонения результатов измерения концентрации в диапазоне, %: от 100 % до 10 %; от 10 % до 1,0%; от 1,0 % до 0,01 %; от 0,01 % до 0,0001 % |
0,05 0,2 1,0 2,0 |
0,1 0,2 2,0 5,0 |
|
Напряжение питания переменного тока, В |
230 ± 10 % |
230 з 10 % |
|
Максимальная потребляемая мощность, кВт |
8 |
8 |
|
Габаритные размеры, мм, не более |
1310x840x880 |
1310x840x880 |
|
Масса, кг, не более |
390 |
390 |
|
Диапазон рабочих температур, °C |
от 17 до 29 |
от 17 до 29 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией ф и р м ы - и з гото вителя.
Основной комплект включает:
-спектрометр;
- руководство по эксплуатации;
- программное обеспечение SPEKTRAplus;
- стандартные образцы состава SQI, SQ2, SQ3, STG2;
- методика поверки.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Bruker AXS GmbH ", Германия.
Методика поверки МРБ МП. 1548-2006 "Спектрометры рентгенофлуоресцентные волновые последовательные S4. Методика поверки".
Заключение
Спектрометры соответствуют технической документации фирмы-изготовителя "Bruker AXS GmbH ", Германия.
Межповерочный интервал - 12 месяцев.
Научно-исследовательский центр БелГИМ г.Минск, Старовиленский тракт, 93 тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
