Счетчик частиц в масле HK-L02A № 220122

Назначение

Счетчик частиц в масле HK-L02A № 220122 (далее - счетчик частиц) предназначен для измерений счётной концентрации частиц различного происхождения в масле.

Область применения - машиностроение, пищевая, нефтехимическая и другие отрасли промышленности.

Описание

Принцип действия счётчиков частиц - оптический, основан на регистрации ослабления оптического излучения взвешенными в жидкости частицами. Луч, формируемый источником излучения, попадает в кювету и освещает фотодетектор, а пересекающие луч частицы создают на его чувствительной поверхности тень. Соотношение площадей освещённой и затенённой области фотоприёмника классифицирует частицу по ее размеру, а количество последовательных затенений соответствует количеству частиц. Счётная концентрация частиц в жидкости вычисляется с помощью программного обеспечения как отношение количества зарегистрированных частиц к прокачанному через кювету объёму пробы жидкости.

Фотография общего вида средств измерений представлена в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

^Согласно инструкции по эксплуатации. При проведении метрологической экспертизы про

верка указанных характеристик не проводилась

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на лицевую панель прибора.

Поверка осуществляется по МРБ МП.МН 3699-2023 «Система обеспечения единства измерений Республики Беларусь. Счетчик частиц в масле HK-L02A. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

техническая документация (инструкция по эксплуатации) «Liaoning Huake Petroleum Apparatus Science&Technology Co. Ltd.» Китай;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011); технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011); методику поверки:

МРБ МП.МН 3699-2023 «Система обеспечения единства измерений Республики Беларусь. Счетчик частиц в масле HK-L02A. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4___________________________________________________________________________

_________________________Наименование и тип средств поверки________________________ Прибор измерительный ПИ-002/1М.С.Д________________________________________

Стандартный образец размера частиц 15 мкм PHARM-TROLTM__________________

Стакан вместимостью 100 см3 по ГОСТ 25336-82________________________________

Вода первой или второй степени чистоты по ГОСТ ISO 3696-2013_________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчик частиц в масле HK-L02A № 220122 соответствует требованиям технической документации (инструкции по эксплуатации) «Liaoning Uuakc Petroleum Apparatus Science&Technology Co. Ltd.» Китай. TP TC 020/2011, TP TC 004/2011.

Производи гель средств измерений

«Liaoning Uuakc Petroleum Apparatus Scicncc&Tcchnology Co. Ltd.». Китайская

Народная Республика. 9-1 Block В. No.57 Nanwu Road. Hoping District, Shenyang, Liaoning

Уполномоченное юридическое лицо, проводившее испытания средств измсрсний/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт. 93

Телефон:+375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Заместитель директора

по оценке соответс твия БелГИМ

Д. Шевцова-Ронина

Приложение 1 (обязательное) Фотографии общего вида средств измерений

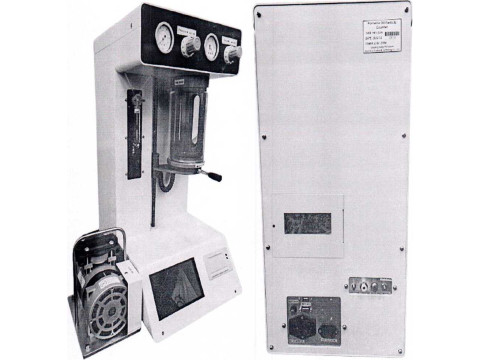

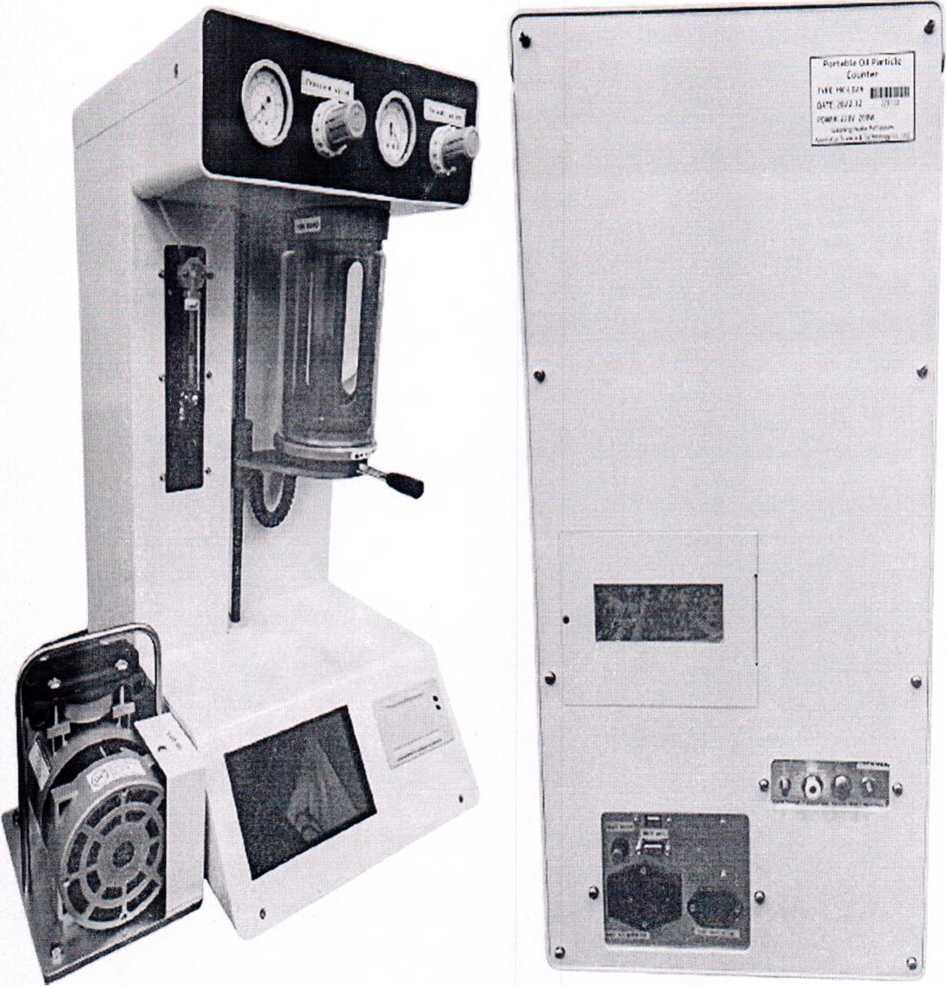

Рисунок 1.1 - Фотографии общего вида счетчика частиц в масле IIK-L02A № 220122

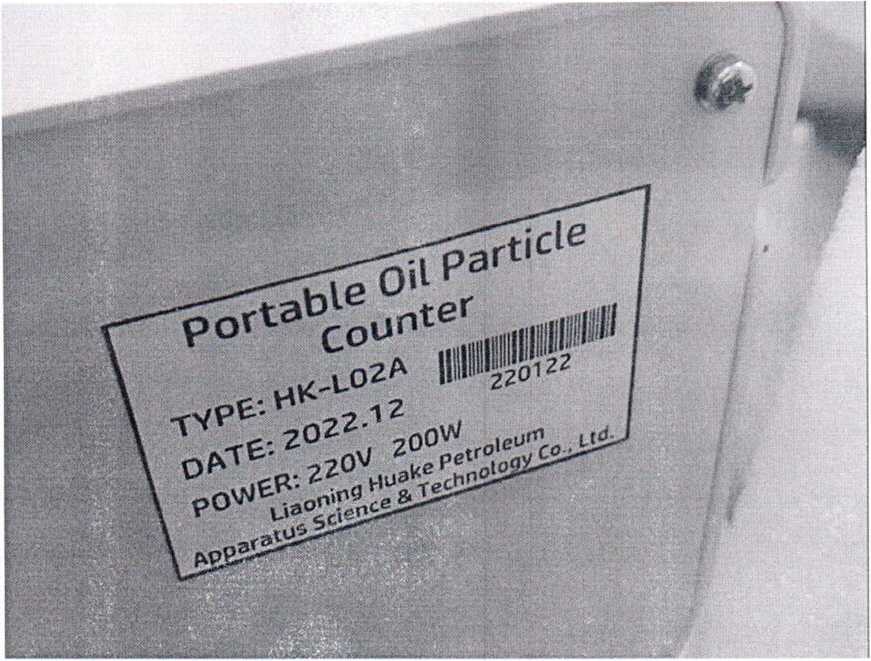

Рисунок 1.2 - Фотография маркировки счетчика частиц в масле

HK-L02A № 220122

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

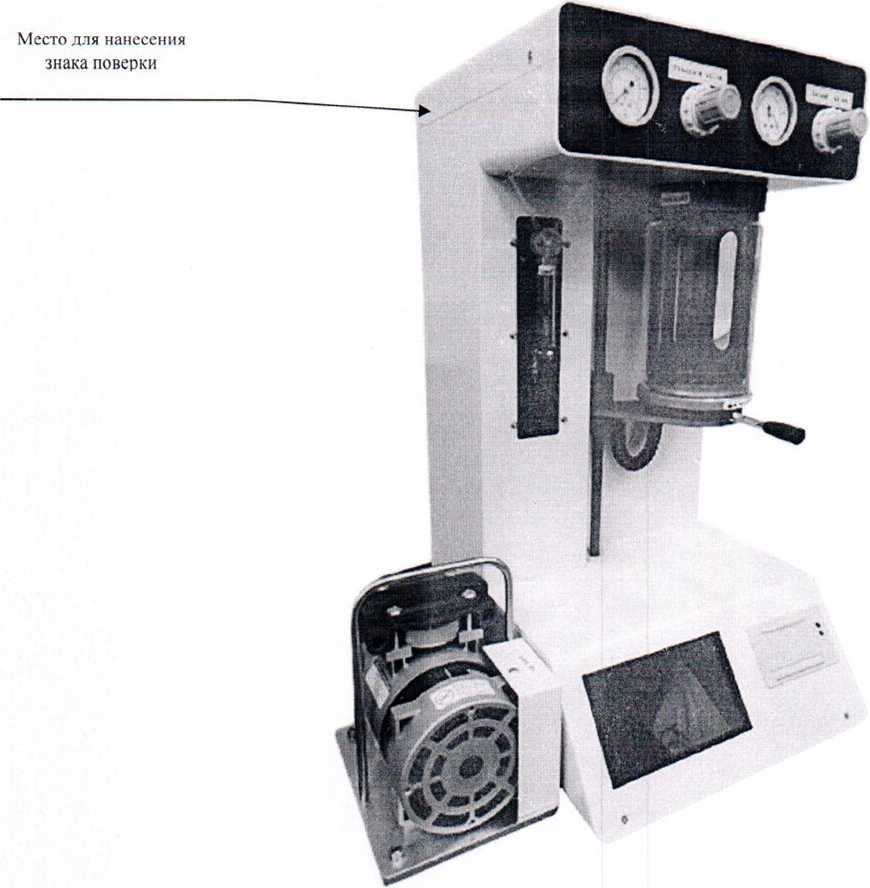

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
