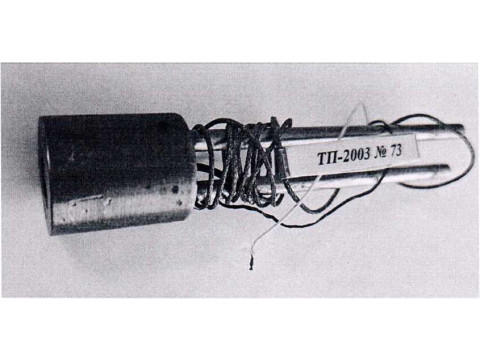

Приемник теплового потока охлаждаемый ТП-2003 № 73

Номер в ГРСИ РФ:	РБ 03 10 10293 23
Раздел:	Средства измерений температурных и теплофизических величин [10]
Производитель / заявитель:	ФГУП "ВНИИФТРИ", пос. Менделеево, Московская обл.

Скачать

Описание типа РБ 03 10 10293 23 [2023-09-27]

rb-03-10-10293-23_2023-09-27.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Приемник теплового потока охлаждаемый ТП-2003 № 73 (далее - приемник) предназначен для измерений плотности радиационного теплового потока.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 10 10293 23
Наименование	Приемник теплового потока охлаждаемый ТП-2003 № 73
Год регистрации	2023
Номер сертификата	16949
Дата регистрации	2023-09-27
Срок действия	-
Получатель сертификата	НИИ ПБ И ЧС МЧС БЕЛАРУСИ, г. Минск, Республика Беларусь

Производитель / Заявитель

ФГУП "ВНИИФТРИ"

Адрес: Российская Федерация, 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ

Контакты: Тел.: (495) 526-63-00; Факс: (495) 526-63-00; Email: office@vniiftri.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 месяцев
Методика поверки	Поверка по МРБ МП.МН 3618-2023 «СОЕИ РБ. Приемник теплового потока охлаждаемый ТП-2003. Методика поверки» (изменений № 1)

Поверители

Скачать

Описание типа РБ 03 10 10293 23 [2023-09-27]

rb-03-10-10293-23_2023-09-27.pdf

Скачать

Описание типа

Назначение Описание Комплектность Сведения о методах измерений

Назначение

Область применения - пожарная безопасность, различные отрасли промышленности.

Описание

Принцип работы приемника основан па выработке напряжения тсрмо-ЭДС мсдь-констаптановой термопары при нагреве приёмной площадки приемника падающим на нес радиационным тепловым потоком.

Приемник является переносным прибором. Конструктивно приемник состоит из медного цилиндра с резьбой для монтажа в теплоотводящий корпус, на торце которого находится приемная площадка в виде коне тан типового диска. Па противоположном торце закреплён кабель для вывода сигнала. Программное обеспечение отсутствует.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

11аимснование	Значение
Диапазон измерений плотности радиационного тепловою потока, кВт/м2	от 1 до 100
Пределы допускаемой относительной погрешности приемника при измерении плотности радиационного теплового потока, %	±8

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

11аимепованис	Значение
Диаметр приемной площадки, мм, не более	10
Габаритные размеры, мм, нс более	60 х 015
Внутреннее сопротивление приемника, Ом, нс более	10
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха. °C диапазон относительной влажности окружающего воздуха, %, не более	от минус 50 до 50 от 30 до 80

Примечание - в процессе измерений нс допускается выпадение росы на приемной площадке приемника.

Комплектность

Таблица 3

Наименование	Количество
Приемник теплового потока охлаждаемый ТП-2003 № 73	1
Паспорт	1

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист паспорта.

Поверка осуществляется по МРБ МП.МН 3618-2023 «Система обеспечения единства измерений Республики Беларусь. Приемник теплового потока охлаждаемый ТП-2003. Методика поверки» в редакции с изменением № 1.

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средс тв измерений:

техническая документация (паспорт) ФГУП «ВПИИФТРИ»;

методику поверки:

МРБ МП.МП 3618-2023 «Система обеспечения единства измерений Республики Беларусь. Приемник теплового потока охлаждаемый ТП-2003. Методика поверки» в редакции с изменением № 1.

Перечень средств поверки: представлен в таблице 4.

Таблица 4________

________Наименование и тип средств поверки

Да тчик плотнос ти радиационного теплового потока ДРТ11-15/10/М12__

Установка для градуировки приемников тепловых потоков УТП-1

Вольтметр универсальный В7-65/2 ___ _______

Тсрмогигромстр UNITESS TUB 1 ____ ______

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: огсугсгвуст.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: приемник теплового потока охлаждаемый ТП-2003 № 73 соотвстству-ст требованиям технической документации (паспорт) ФГУП «ВПИИФТРИ».

Производи гель средств измерений

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Российская Федерация. 141570. Московская обл., Солнечногорский р-н. г. Солнечногорск, рабочий поселок Менделееве, промзона ФГУП «ВНИИФТРИ».

Телефон: +7 (495) 526-63-00

факс: +7 (495) 526-63-00

hits ://www. vnii ftri.ru

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон:+375 17 374-55-01

факс: +375 17 244-99-38

e-mail; info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

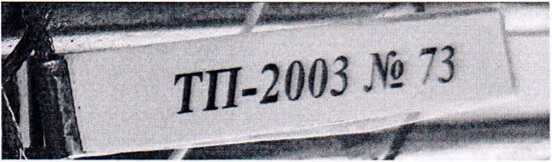

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директор БелГИМ

А.В. Казачок

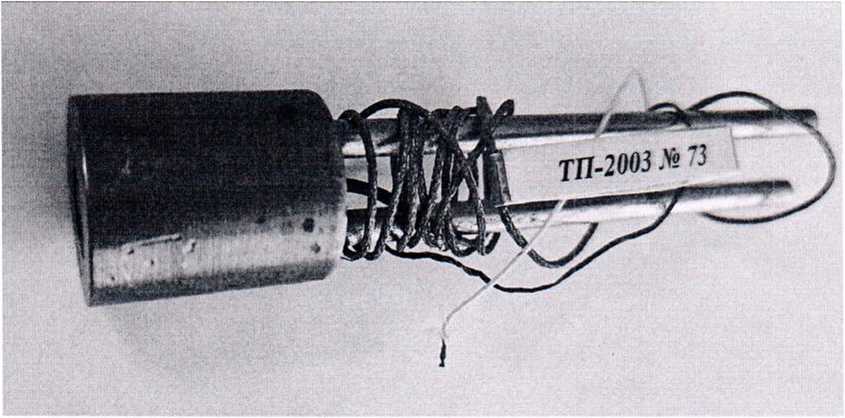

Приложение 1 (обязательное) Фотографии общего вида средств измерений
