Приемник теплового потока охлаждаемый ТП-2003 № 453
| Номер в ГРСИ РФ: | РБ 03 10 9861 23 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос. Менделеево, Московская обл. |
|
Описание типа РБ 03 10 9861 23 [2023-06-05]
rb-03-10-9861-23_2023-06-05.pdf
|
Скачать |
Приемник теплового потока охлаждаемый ТП-2003 № 453 (далее - приемник) предназначен для измерений радиационного теплового потока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 9861 23 |
| Наименование | Приемник теплового потока охлаждаемый ТП-2003 № 453 |
| Год регистрации | 2023 |
| Номер сертификата | 16447 |
| Дата регистрации | 2023-06-05 |
| Срок действия | - |
| Получатель сертификата | НИИ ПБ И ЧС МЧС БЕЛАРУСИ, г. Минск, Республика Беларусь |
Производитель / Заявитель
ФГУП "ВНИИФТРИ"
Адрес: Российская Федерация, 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ
Контакты: Тел.: (495) 526-63-00; Факс: (495) 526-63-00; Email: office@vniiftri.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.МН 3618-2023 «Система обеспечения единства измерений Республики Беларусь. Приемник теплового потока охлаждаемый ТП-2003. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 10 9861 23 [2023-06-05]
rb-03-10-9861-23_2023-06-05.pdf
|
Скачать |
Описание типа
Назначение
Приемник теплового потока охлаждаемый ТП-2003 № 453 (далее - приемник) предназначен для измерений радиационного теплового потока.
Область применения - различные отрасли промышленности.
Описание
Принцип работы приемника основан на выработке напряжения тсрмо-ЭДС медь-константановой термопары при нагреве приёмной площадки приемника падающим на нес радиационным тепловым потоком.
приемник является переносным прибором. Конструктивно приемник состоит из медного цилиндра с резьбой для монтажа в теплоотводящий корпус, на горце которого находится приемная площадка в виде константанового диска. Па противоположном торце закреплён кабель для вывода сигнала. Программное обеспечение отсутствует.
Фотографии общего вила средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений плотности радиационного теплового потока, кВт/м2 |
от 1 до 100 |
|
Пределы допускаемой относительной погрешности приемника при измерении плотности радиационного теплового потока, % |
±8 |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Диаметр приемной площадки, мм. не более |
10 |
|
Габаритные размеры, мм, не более |
60 х 015 |
|
Внутреннее сопротивление приемника, Ом, не более |
10 |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха. °C; относительная влажность окружающего воздуха, %, нс более; диапазон атмосферного давления, к11а |
от минус 50 до 50 '80 от 84 до 106.7 |
Примечание - в процессе измерений не допускается выпадение росы на приемной площадке приемника.
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Приемник теплового потока охлаждаемый 'ГП-2003 № 453 |
1 |
|
Паспорт |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится па титульный лист паспорта.
Поверка осуществляется по МРБ МП.МН 3618-2023 «Система обеспечения единства измерений Республики Беларусь. Приемник теплового потока охлаждаемый ТП-2003. Методика поверки».
Сведения о методах измерений
'Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация (руководство по эксплуатации) ФГУП «ВНИИФТРИ»; методику поверки:
МРБ МП.МП 3618-2023 «Система обеспечения единства измерений Республики Беларусь. Приемник теплового потока охлаждаемый ТП-2003. Методика поверки»».
Перечень средств поверки: представлен в таблице 4.
Таблица 4_____
_ _______Наименование и тип средств поверки___
Датчик плотнос ти радиационного теплового потока ДРТ11-15/10/М12__
Установка для градуировки приемников тепловых потоков УТП-1 __
Вольтметр универсальный В7-65/2__
Термогигрометр UNITESS ТНВ 1
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: приемник теплового потока охлаждаемый ТП-2003 № 453 соответствует требованиям технической документации (паспорт) ФГУП «ВПИИФ ТРИ».
Производи гель средств измерений
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Российская Федерация, 141570. Московская обл., Солнечногорский р-н. г. Солнечногорск, рабочий поселок Мсндслссво. промзона ФГУП «ВНИИФТРИ».
Телефон: +7 (495) 526-63-00
факс; +7 (495) 526-63-00
htts://www.vniiftri.ru
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053. г. Минск, Старовиленский тракт. 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@bclgim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ
А.В. Казачок
Приложение 1 (обязательное) Фотографии общего вида средств измерений

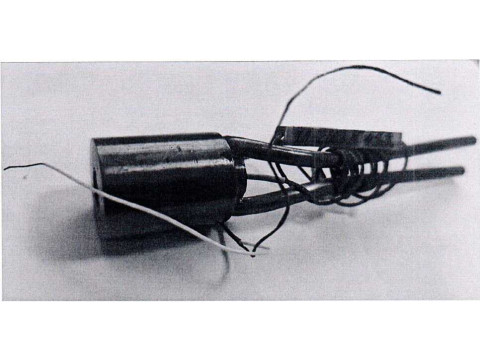

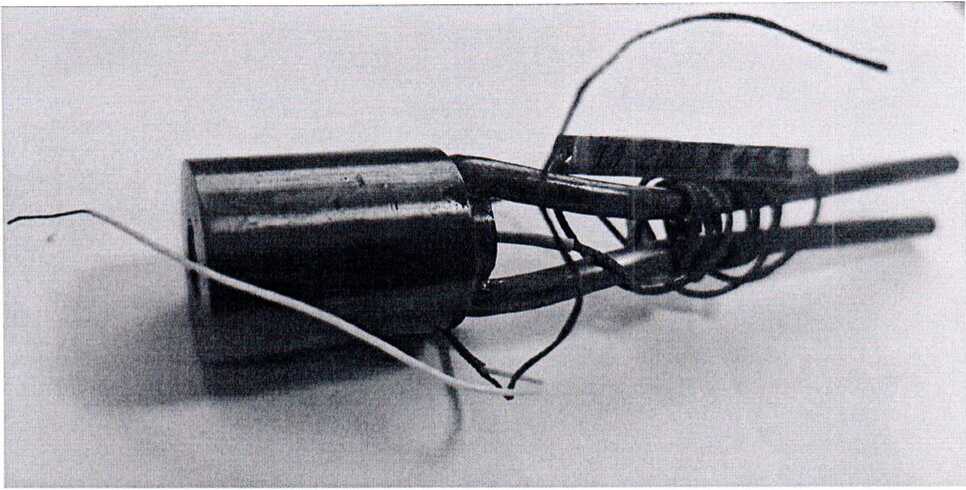

Рисунок 1.1 - Фотографии общего вида приемника теплового потока охлаждаемого 'ГП-2ООЗ № 453

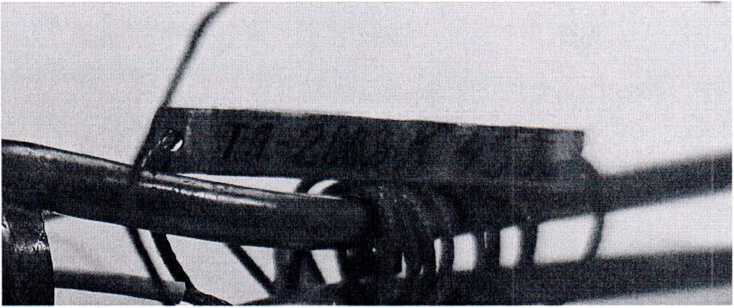

Рисунок 1.2 - Фотография маркировки приемника теплового потока охлаждаемого TI1-2003 № 453
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Знак поверки средств измерений наносится на свидетельство о поверке приемника.
