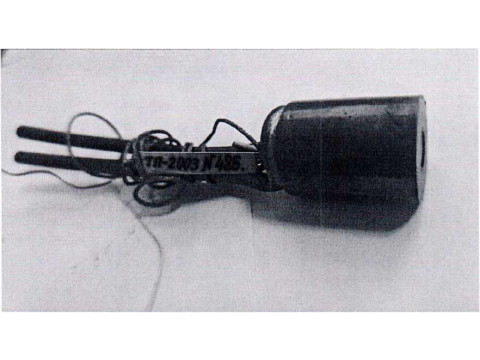

Приемник теплового потока охлаждаемый ТП-2003 № 486

Приемник теплового потока охлаждаемый ТП-2003 № 486 (Фото 2)

Номер в ГРСИ РФ:	РБ 03 10 9864 23
Раздел:	Средства измерений температурных и теплофизических величин [10]
Производитель / заявитель:	ФГУП "ВНИИФТРИ", пос. Менделеево, Московская обл.

Скачать

Описание типа РБ 03 10 9864 23 [2023-06-05]

rb-03-10-9864-23_2023-06-05.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Приемник теплового потока охлаждаемый T1I-2003 № 486 (далее - приемник) предназначен для измерений радиационного теплового потока.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 10 9864 23
Наименование	Приемник теплового потока охлаждаемый ТП-2003 № 486
Год регистрации	2023
Номер сертификата	16450
Дата регистрации	2023-06-05
Срок действия	-
Получатель сертификата	НИИ ПБ И ЧС МЧС БЕЛАРУСИ, г. Минск, Республика Беларусь

Производитель / Заявитель

ФГУП "ВНИИФТРИ"

Адрес: Российская Федерация, 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ

Контакты: Тел.: (495) 526-63-00; Факс: (495) 526-63-00; Email: office@vniiftri.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 месяцев
Методика поверки	Поверка по МРБ МП.МН 3618-2023 «Система обеспечения единства измерений Республики Беларусь. Приемник теплового потока охлаждаемый ТП-2003. Методика поверки»

Поверители

Скачать

Описание типа РБ 03 10 9864 23 [2023-06-05]

rb-03-10-9864-23_2023-06-05.pdf

Скачать

Описание типа

Назначение Описание Комплектность Сведения о методах измерений

Назначение

Область применения - различные отрасли промышленности.

Описание

Принцип работы приемника основан на выработке напряжения термо-ЭДС медь-константановой термопары при нагреве приёмной площадки приемника падающим на неё радиационным тепловым потоком.

приемник является переносным прибором. Конструктивно приемник состоит из медного цилиндра с резьбой для монтажа в теплоотводящий корпус, на горце которого находится приемная площадка в виде константанового диска. Па противоположном торце закреплён кабель для вывода сигнала. Программное обеспечение отсутствует.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Наименование	Значение
Диапазон измерений плотности радиационного теплового по тока, кВт/м2	от 1 до 100
Пределы допускаемой относительной погрешности приемника при измерении плотности радиационного теплового потока, %	±8

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Наименование	Значение
Диаметр приемной площадки, мм, не более	10
1 абаритные размеры, мм, нс более	60 х 015
Внутреннее сопротивление приемника. Ом. не более	10
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C; относительная влажность окружающего воздуха, %, не более; диапазон атмосферного давления. кПа	от минус 50 до 50 80 от 84 до 106.7

Примечание - в процессе измерений нс допускается выпадение росы на приемной площадке прием!iика.

Комплектность

Таблица 3

Наименование	Количество
Приемник теплового потока охлаждаемый ТП-2003 № 486	1
Паспорт	1

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится па титульный лист паспорта.

Поверка осуществляется по МРБ МП.МН 3618-2023 «Система обеспечения единства измерений Республики Беларусь. Приемник теплового потока охлаждаемый ТП-2003. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средс тв измерений:

техническая документация (руководство ио эксплуатации) ФГУП «ВПИИФТРИ»: методику поверки:

МРБ МП.МП 3618-2023 «Система обеспечения единства измерений Республики Беларусь. Приемник теплового потока охлаждаемый ТП-2003. Методика поверки»».

Перечень средств поверки: представлен в таблице 4.

Таблица 4 ______________

_________________Наименование и тип средств поверки

Датчик плотности радиационного теплового потока ДРТП-15/10/М12

Установка для градуировки приемников тепловых потоков У'ГП-1___

1 Вольтметр универсальный В7-65/2__

Термогигромстр UNITESS TUB 1

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: отсутствует.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: приемник теплового потока охлаждаемый ТП-2003 № 486 соответствует требованиям технической документации (паспорт) ФГУП «ВПИИФТРИ».

11роизводитель средств измерений

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Российская Федерация. 141570. Московская обл.. Солнечногорский р-н. г. Солнечногорск, рабочий поселок Менделееве, промзона ФГУП «ВНИИФТРИ».

Телефон: +7 (495) 526-63-00

факс: +7 (495) 526-63-00

hits:// www. vni i fir i. ru

Уполномоченное юридическое лицо, проводившее испытания средств измсрсний/мстрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск. Старовиленский тракт, 93

Телефон:+375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

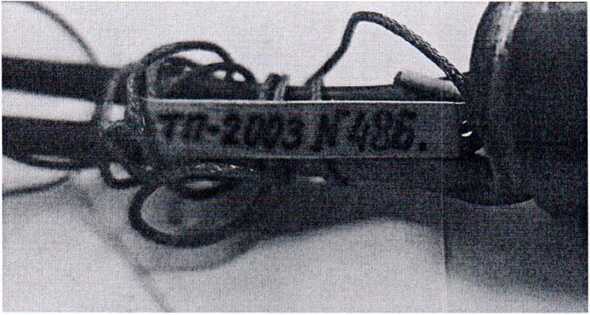

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директор БелГИМ tZ/- z А.В. Казачок

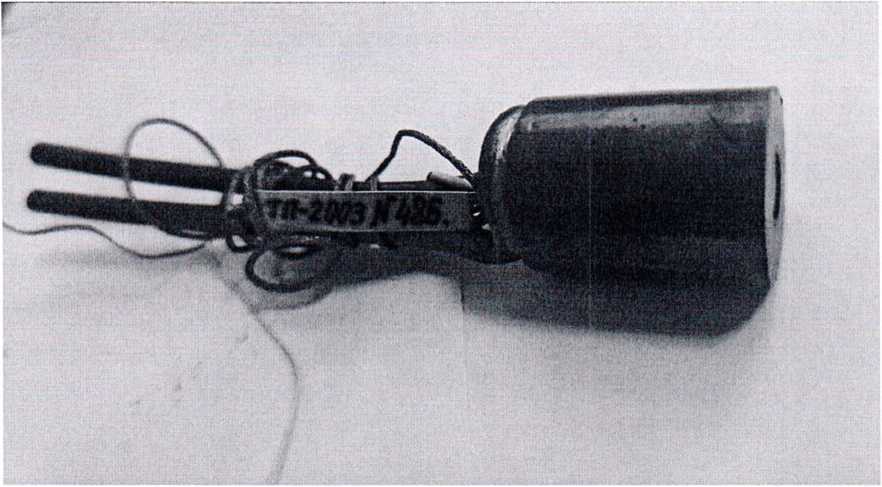

Приложение 1 (обязательное) Фотографии общего вида средств измерений
