Регистраторы температуры вспышки нефтепродуктов автоматические «Вспышка-АЗТ»
| Номер в ГРСИ РФ: | РБ 03 10 8906 22 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ЗАО "БМЦ", г. Минск |
|
Описание типа РБ 03 10 8906 22 [2022-05-31]
rb-03-10-8906-22_2022-05-31.pdf
|
Скачать |
Регистраторы температуры вспышки нефтепродуктов автоматические «Вспышка -ЛЗТ» (далее - регистраторы) предназначены для определения температуры вспышки нефтепродуктов в закры том тигле по методу Пенски-Мартенса в соответствии с требованиями СТБИСО 2719-2002, ГОСТ ISO 2719-2017 методы А и В. ГОСТ 6356-75 и для определения температуры вспышки растительных масел в закрытом тигле по ГОСТ 9287-59.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 8906 22 |
| Наименование | Регистраторы температуры вспышки нефтепродуктов автоматические «Вспышка-АЗТ» |
| Год регистрации | 2022 |
| Номер сертификата | 15259 |
| Дата регистрации | 2022-05-31 |
| Срок действия | 2027-05-31 |
| Получатель сертификата | ЗАО "БМЦ", г. Минск, Республика Беларусь |
Производитель / Заявитель
ЗАО "БМЦ"
Адрес: 220050, г. Минск, пр. Независимости, 4, а/я 135
Контакты: (017)226-55-54
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.2240-2022 «СОЕИ РБ. Регистраторы температуры вспышки нефтепродуктов автоматические «Вспышка-АЗТ». Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 10 8906 22 [2022-05-31]
rb-03-10-8906-22_2022-05-31.pdf
|
Скачать |
Описание типа
Назначение
Регистраторы температуры вспышки нефтепродуктов автоматические «Вспышка -ЛЗТ» (далее - регистраторы) предназначены для определения температуры вспышки нефтепродуктов в закры том тигле по методу Пенски-Мартенса в соответствии с требованиями СТБИСО 2719-2002, ГОСТ ISO 2719-2017 методы А и В. ГОСТ 6356-75 и для определения температуры вспышки растительных масел в закрытом тигле по ГОСТ 9287-59.
Область применения - промышленные предприятия и научно-исследовательские лаборатории в нефтехимической, нефтеперерабатывающей промышленности.
Описание
Принцип действия регистраторов заключается в нагреве пробы нефтепродукта в закрытом тигле с установленной скоростью до вспышки паров нефтепродукта или растительных масел над его поверхностью и фиксации температуры вспышки в соответствии с СТБ ИСО 2719-2002, ГОСТ ISO 2719-2017 методы Л и В, ГОСТ 6356-75. ГОСТ 9287-59.
Регистратор состоит из размещенного внутри корпуса блока нагрева и блока управления. Конструкция нагревателя обеспечивают равномерный нагрев пробы до вспышки паров над его поверхностью. В качестве источника поджига может использоваться пламя или электрический поджиг (нить накала). Работа регистратора осуществляется автоматически. Существует также возможность работы в полуавтоматическом режиме с участием оператора. С помощью программного обеспечения регистратор производит автоматическую установку скоростей нагрева пробы нефтепродукта и начала поджига, в зависимости от выбранного режима работы.
Регистраторы изготавливают в двух исполнениях, отличающихся дисплеем для отображения температуры нагрева и режима работы:
"Вспышка-АЗТ" исполнение 1 - жидкокристаллический дисплей, клавиатура; "Вснышка-ЛЗ Г" исполнение 2 - сенсорный дисплей.
Фотографии общего вида средств измерений представлены в приложении 1.
Схемы (рисунки) с указанием мест для нанесения знака поверки средств измерений представлены в приложении 2.
Обязательные метрологические требования
Обязательные метрологические требования приведены в таблицах 1, 2. 3.
Таблица 1
|
Наименование |
Значение |
|
Пределы допускаемой абсолютной погрешности при определении температуры вспышки по ГОСТ 6356, °C, для проб с температурой вспышки: до 104 °C свыше 104 °C |
±2 ±5 |
|
Пределы допускаемой абсолютной погрешности при определении температуры вспышки по ГОСТ 9287, °C |
±5 |
|
Пределы допускаемой абсолютной погрешности при определении температуры вспышки для ме тодов Л и В но СТБ ИСО 2719, ГОСТ ISO 2719, °C |
1 х-м| <-^L. где х - результат измерений, °C; м - аттестованное значение температуры вспышки стандартного образца или аттестованной смеси, °C; R- воспроизводимост ь метода, °C |
|
Сходимость результатов измерений по ГОС Т 6356 для проб с температурой вспышки, °C, не более: до 104 °C свыше 104 °C |
2 5 |
|
Сходимость результатов измерений по ГОСТ 9287, °C, нс более |
3 |
|
Сходимость результатов измерений для методов Л и В по С ГБ ИСО 2719, ГОСТ ISO 2719 |
приведены в таблицах 2,3 |
Таблица 2 - Сходимость результатов для метода Л по С ГБ ИСО 2719. ГОС Т ISO 2719
|
Материал |
Диапазон температур вспышки, °C |
Сходимость, °C, нс более |
|
Краски и лаки |
- |
1,5 |
|
Дистилляторы и пеотработапные смазочные масла |
от 40 до 250 |
0.029-Х* |
* X - среднее арифметическое результатов двух определений, °C
Таблица 3 - Сходимость результатов для метода В по СТБ ИСО 2719, ГОСТ ISO 2719
|
Материал |
Диапазон температур вспышки, °C |
Сходимость, °C, нс более |
|
Нефтяные топлива и жидкий битум |
от 40 до 110 |
2.0 |
|
Отработанные смазочные масла |
от 170 до 210 |
5.0 |
|
Жидкости, образующие поверхностную пленку в условиях испы тания, жидкости со взвешенными твердыми частицами, мазеобразные продукты |
- |
5.0 |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям, представлены в таблице 4.
Таблица 4
|
11аимснование |
Значение |
|
Диапазон регистрации темпера тур вспышки, °C |
от 0 до 400 |
|
Диапазон определяемых температур вспышки, °C |
от 5 до 350 |
|
Питание регистраторов осуществляется от сети | |
|
переменного тока: | |
|
частота переменного тока. Гц |
50 ±2 |
|
напряжение пи тания переменного тока. В |
230 ±23 |
|
Скорость нагрева пробы материала, °С/мин: | |
|
но СТБ ИСО 2719, ГОСТ ISO 2719 метод Л |
5-6 |
|
по СТБ ИСО 2719, ГОСТ ISO 2719 метод В |
1 -2 |
|
по ГОСТ 6356 |
5-6 |
|
ноГОСТ 9287 |
1.6-2,4 |
|
Условия эксплуатации: диапазон температур окружающего воздуха, °C относительная влажность окружающего воздуха, % |
от 15 до 30 от 30 до 70 |
Комплектность
Таблица 5
|
Наименование |
Количество |
|
Регистратор температуры вспышки неф тепродуктов автоматические «Вспышка-ЛЗТ» |
1 |
|
Тигель |
1 |
|
Крышка камеры |
1 |
|
Датчик измерения температуры |
1 |
|
Датчик фиксации температуры вспышки |
1 |
|
Охладитель |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МРБ МИ.2240-2022 (взамен МРБ Ml 1.2240-2012) |
1 |
Место нанесения знака утверждения типа средств измерений: на титульный лист руководства но эксплуатации.
Поверка осуществляется но МРБ Ml 1.2240-2022 (взамен МРБ Ml 1.2240-2012) «Система обеспечения единства измерений Республики Беларусь. «Регистраторы температуры вспышки нефтепродуктов автоматические «Вснышка-АЗ'Г» Методика поверки».
Сведения о методиках (методах) измерений: приведены в руководстве по эксплуатации.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средства измерений:
ТУ BY 100270996.014-2012 «Регистраторы температуры вспышки нефтепродуктов в закры том тигле автоматические «Вснышка-АЗ'Г»;
технический регламент Таможенного союза «Электромагнитная совместимость технических средс тв» ( ГР ГС 020/201 1);
технический регламент Таможенного союза «О безопаснос ти пизковолы hoi о оборудования» (ГР ТС 004/2011);
методику поверки:
МРБ Ml 1.2240-2022 (взамен МРБ Ml 1.2240-2012) «Система обеспечения единства измерений Республики Беларусь. «Регистраторы температуры вспышки нефтепродуктов автоматические «Вснышка-АЗ'Г» Методика поверки».
Перечень средств поверки: представлен в таблице 6.
Таблица 6____
Наименование и тип средств поверки
1 С тандартные образцы температуры вспышки нефтепродуктов ГСО 9830-2011
2 1 игромс гр-'гсрмомс'грдщфровой_________
3 Барометр - анероид БАММ-1
4 11абор тиглей
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик поверяемою регистратора с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 7.
аблица 7
|
Идентификационное наименование НО |
Помер версии ПО |
|
VSP AZT |
V2.1.0 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: регистраторы температуры вспышки нефтепродуктов автоматические «Вснышка-АЗ'Г» соответствуют ГОСТ 6356-75. ГОСТ 9287-59. С'ГБ ИСО 2719-2002, ГОСТ ISO 2719-2017 методы А и В, ТУ BY 100270996.014-2012, ТР ТС 020/2011. ТРТС 004/2011
11роизводитель средств измерений
ЗАО «БМЦ»
220007, ул. Фабрициуса, д.8, корпус 1, офис 216,
г. Минск, Республика Беларусь
Тел/факс +375 17 226 55 54, +375 17 200 68 96
Уполномоченное юридическое лицо, проводившее испытания средств измерений/ метрологическую экспертизу единичного экземпляра средств измерений
Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ).
Республика Беларусь, г. Минск, Старовиленский тракт, 93
тел.: 8-017-374-55-01, факс: 8-017-244-99-38
E-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схемы (рисунки) с указанием мест для нанесения знаков поверки средств измерений па 1 листе.
Директор БелГИМ
ВЛ. Гуревич
Приложение 1 (обязательное)
Фотографии общего вида средств измерений

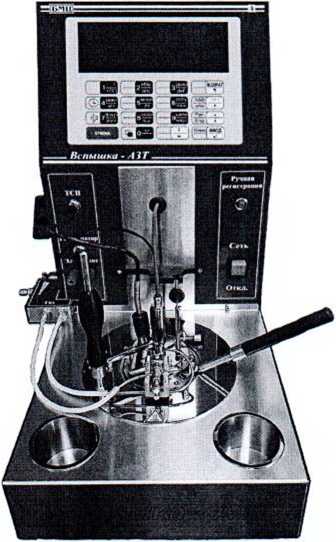

а) исполнение 1

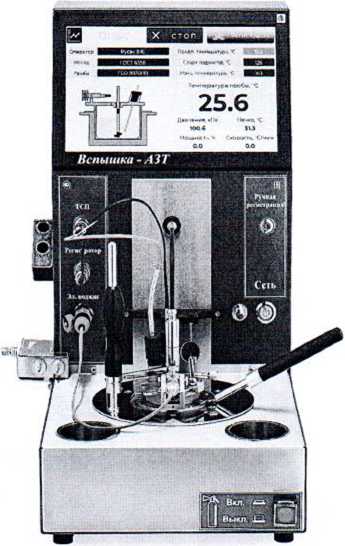

б) исполнение 2
Рисунок 1.1 - Фотографии общего вида регистраторов температуры вспышки нефтепродуктов автоматических «Вспышка-ЛЗТ»
Приложение 2 (обязательное)

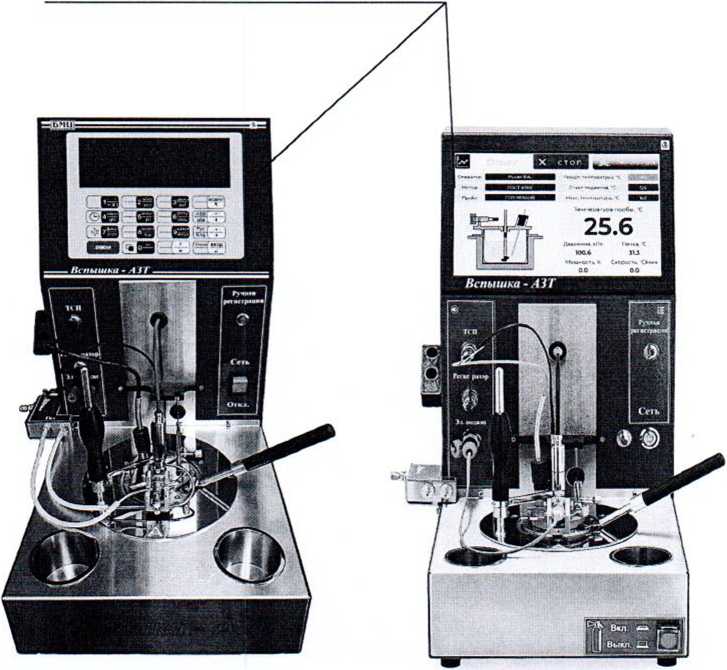

Схемы (рисунки) с указанием мест для нанесения знаков поверки средств измерений
Место для нанесения знака поверки
а)исполнение 1
б)исполнение 2
Рисунок 2.1 - Схемы (рисунки) с указанием места для нанесения знака поверки
