Преобразователи термоэлектрические ТХА(К)-101
| Номер в ГРСИ РФ: | РБ 03 10 4873 13 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | НИИ ПБ и ЧС МЧС Беларуси, г. Минск |
Преобразователи термоэлектрические ТХА(К)-101 (далее - термопары) предназначены для измерения температуры газообразных и жидких сред, не разрушающих защитную арматуру.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4873 13 |
| Наименование | Преобразователи термоэлектрические ТХА(К)-101 |
| Год регистрации | 2013 |
| Номер сертификата | 8815 |
| Дата регистрации | 2013-11-28 |
| Срок действия | 2017-05-24 |
| Получатель сертификата | НИИ ПБ и ЧС МЧС Беларуси, НП ООО "Энергоприбор", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НИИ ПБ и ЧС МЧС Беларуси, НП ООО "Энергоприбор"
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.338-2002. |
Поверители
Скачать
|
Описание типа РБ 03 10 4873 13 [2015-04-15]
rb-03-10-4873-13_2015-04-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4873 13 [2012-10-25]
rb-03-10-4873-13_2012-10-25.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи термоэлектрические ТХА(К)-101 (далее - термопары) предназначены для измерения температуры газообразных и жидких сред, не разрушающих защитную арматуру.
Область применения - наука. предприятия химической. нефтехимической промышленности, а также другие области хозяйственной деятельности.
Описание
Принцип действия термопар основан на генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов.

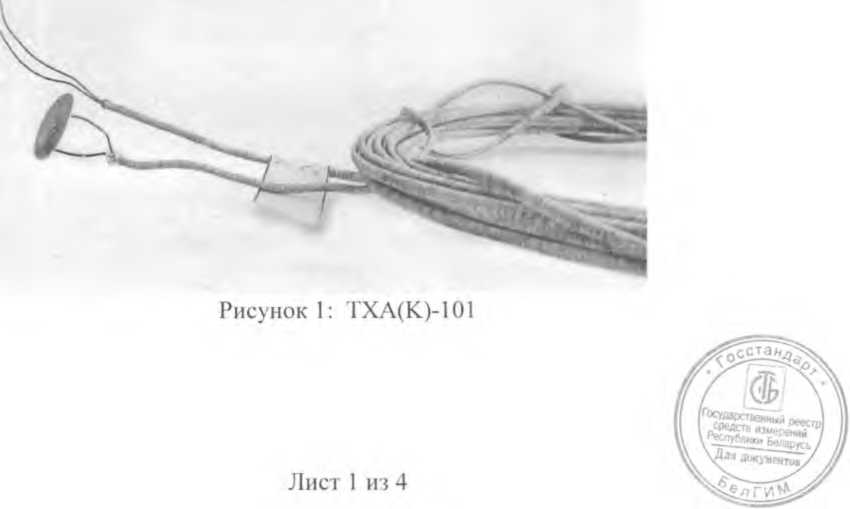

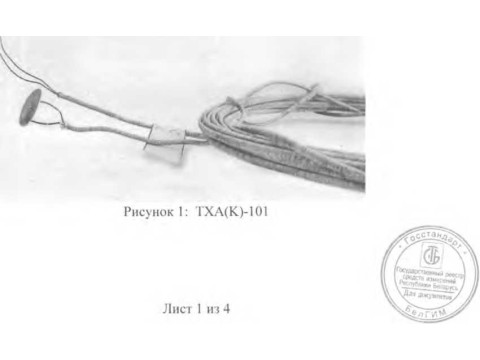

Внешний вид термопар приведен на рисунке 1.
Место нанесения знака поверки указано в Приложении А.
Основные технические и метрологические характеристики
1 Масса, длина ТП, диаметр и толщина медной пластины должны соответствовать значениям, приведенным в табл.1.
Основные метрологические характеристики термопар указаны в таблице 2.
Таблица 1
|
Тип ТП (ТПВ) |
Диаметр термоэлектрода, мм |
Длина монтажной части, (L±l), м |
Показатель тепловой инерции, с, не более |
Диаметр медной пластины, мм |
Толщина медной пластины, мм |
Масса, кг, не более |
|
ТХА(К)- 101 |
0,5 |
1,5-20,0 |
0,8 |
12±0,5 |
0,2±0,02 |
0,12 |
Таблица 2
|
Тип ТП (ТПВ) |
Класс допуска по СТБ ГОСТ Р 8.585 |
Диапазон измерений, °C |
Пределы допускаемых отклонений от НСХ, ± At, °C |
|
ТХА(К)-101 |
2 |
от - 40 до + 333 св. 333 до 400 |
2,5 0,0075-t |
|
Примечания 1 t - значение измеряемой температуры, °C. 2 Допускается по требованию заказчика изготовление термопар с рабочим диапазоном измеряемых температур менее указанного в таблице. | |||
Знак утверждения типа
Знак утверждения типа наносится типографским способом на пластиковую самоклеющуюся пленку, наклеенную на электроды термопары, и на паспорт.
Комплектность
Комплект поставки термопар соответствует приведенному в таблице 3. Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический |
РЮДК.21.801/1 |
1 шт. |
|
Паспорт |
РЮДК.21.801/1ПС |
1 экз. |
Технические документы
ГОСТ 6616-94
СТБ ГОСТ Р 8.585-2004
ГОСТ 8.338-2002
ГОСТ 12997-84
ТУ BY 101114857.072-2012
Преобразователи термоэлектрические. Общие технические условия
Система обеспечения единства измерений Республики
Беларусь. Термопары. Номинальные статические характеристики
Государственная система обеспечения единства измерений.
Преобразователи термоэлектрические. Методика поверки
Изделия ГСП. Общие технические условия
Преобразователи термоэлектрические ТХА(К)-101.
Технические условия
Заключение
Преобразователи термоэлектрические ТХА(К)-101 соответствуют требованиям ТУ BY 101114857.072-2012, ГОСТ 6616-94, СТБ ГОСТ Р 8.585-2004, ГОСТ 8.338-2002, ГОСТ 12997-84, ГОСТ 15150-69.
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
