Калибраторы температуры JupiterPLUS, GeminiPLUS, PegasusPLUS
| Номер в ГРСИ РФ: | РБ 03 10 4526 10 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "Isothermal Technology Ltd", Великобритания |
|
Описание типа РБ 03 10 4526 10 [2011-03-18]
rb-03-10-4526-10_2011-03-18.pdf
|
Скачать |
Калибраторы температуры Jupiter , Gemini Plus, Pegasus plus (далее - калибраторы) предназначены для воспроизведения температурных режимов при поверки (калибровки) термометров сопротивления, термоэлектрических преобразователей, манометрических термометров и т.д. в диапазоне температур от 35 °C до 1200 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4526 10 |
| Наименование | Калибраторы температуры JupiterPLUS, GeminiPLUS, PegasusPLUS |
| Год регистрации | 2010 |
| Номер сертификата | 6746 |
| Дата регистрации | 2010-11-25 |
| Срок действия | 2015-11-25 |
| Получатель сертификата | фирма "Isothermal Technology Ltd", Великобритания (GB) |
Производитель / Заявитель
фирма "Isothermal Technology Ltd"
Адрес: Pine Grove, Southport, Merseyside. PR9 9AG
Контакты: +441704 543830 / +441704 544799 / info@isotech.co.uk
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2124-2011 |
Поверители
Скачать
|
Описание типа РБ 03 10 4526 10 [2011-03-18]
rb-03-10-4526-10_2011-03-18.pdf
|
Скачать |
Описание типа
Назначение
Калибраторы температуры Jupiter , Gemini Plus, Pegasus plus (далее - калибраторы) предназначены для воспроизведения температурных режимов при поверки (калибровки) термометров сопротивления, термоэлектрических преобразователей, манометрических термометров и т.д. в диапазоне температур от 35 °C до 1200 °C.
Применяются в метрологических лабораториях, различных областях хозяйственной деятельности.
Описание
Калибраторы представляют собой микропроцессорный цифровой калибратор температуры со сменными сухоблочными вставками.
Термостат калибратора является источником температуры и имеет эталонный термометр. Поверяемый термометр устанавливается в сухоблочную вставку и непосредственно с самого поверяемого термометра производится чтение температуры, которая сравнивается с температурой измеренной встроенным датчиком калибратора.
Калибраторы температуры имеют следующие модификации: Jupiter plus650, Gemini plus550, Gemini plus700, Pegasus plus 1200, отличающиеся друг от друга диапазоном воспроизводимых температур, потребляемой мощностью, массой, глубиной и диаметром вставки.
Глубина термостата калибратора составляет 160 мм - для модификаций Gemini plus55O, Gemini PIus700, 140 мм - для модификации Jupiter plus650, 80 мм - для модификации Pegasys-1^! 200
Место нанесения знака поверки приведено в приложении к описанию типа.
Внешний вид калибраторов представлен на рисунке 1. у ЙЕ
[Гопдарстэснный реестр] 1 средств измерений j

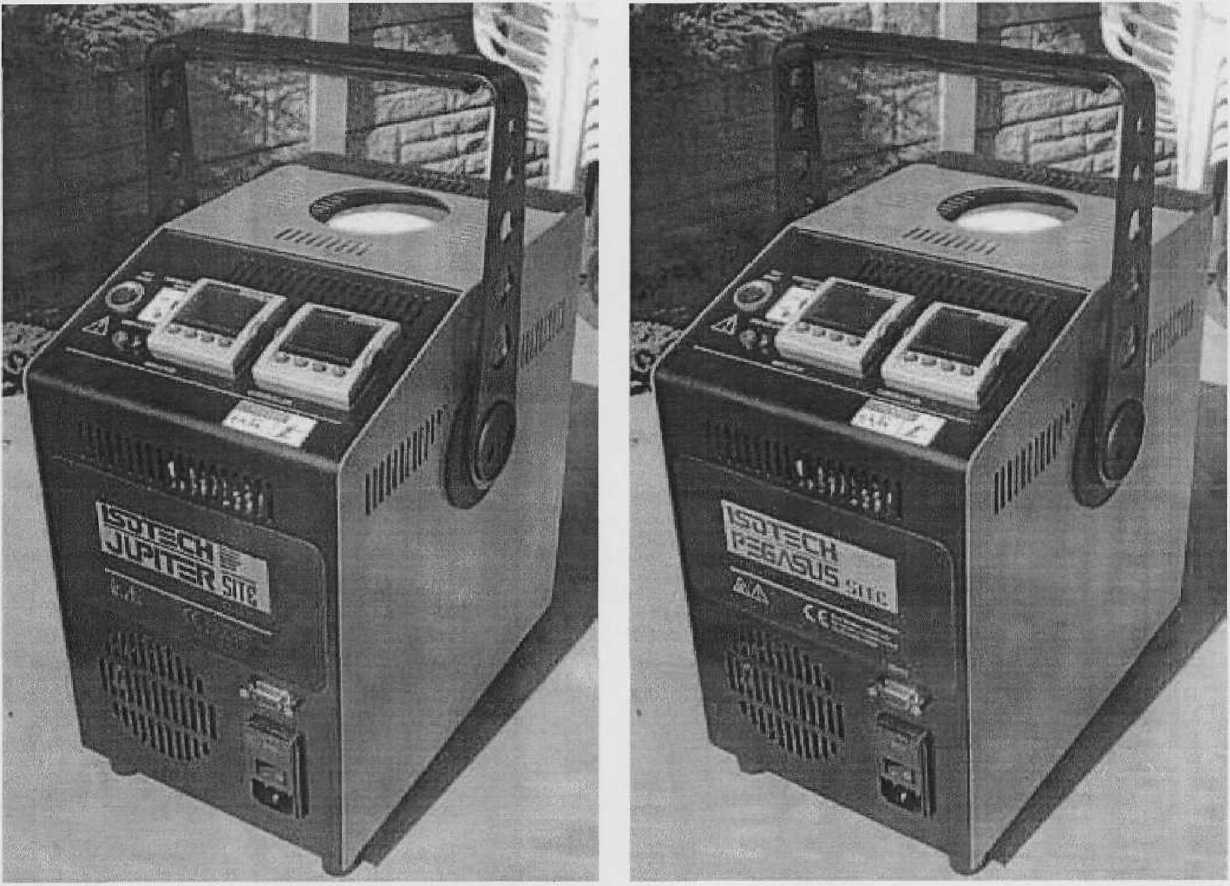

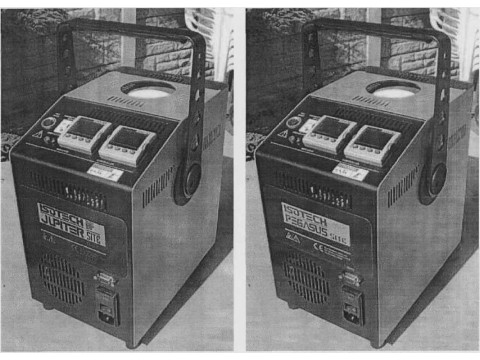

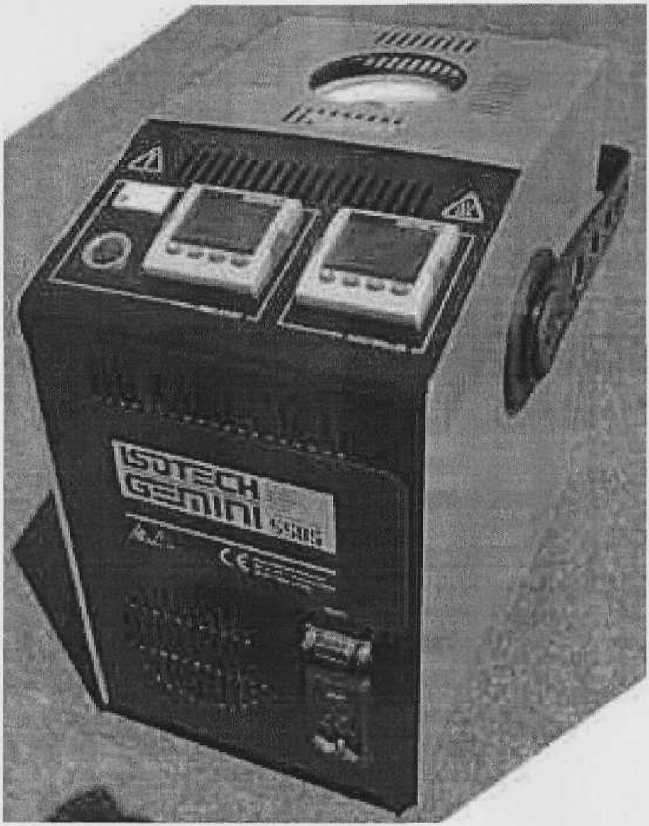

Рисунок 1 - Внешний вид калибраторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики калибраторов температуры представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Gemini Plus |
Jupiter Plus 650 |
Pegasus plusl 200 | |
|
Gemini plus550 |
Gemini plus700 | |||
|
1. Диапазон температур, °C |
от 35 до 550 |
от 50 до 700 |
от 35 до 650 |
от 150 до 1200 |
|
2. Пределы допускаемой абсолютной погрешности воспроизведения температуры, °C |
±0,6 |
±2,5 |
± 0,6 |
±2,0 |
|
3. Время выхода на рабочий режим при tmax, мин, не более |
60 |
90 |
60 |
120 |
|
4. Стабильность поддержания температуры на заданном уровне, °C, не более |
±0,05 в течение 30 мин |
±0,05 в течение 30 мин |
±0,03 в течение 30 мин |
±0,2 в течение 30 мин |
|
5. Градиент по вертикали, °C/см, не более |
на длине 40 мм 0,6 |
на длине 40 мм 0,8 |
на длине 40 мм 0,7 |
на длине 40 мм 3 |
|
6. Глубина погружения в рабочее пространство термостатов, мм, не менее |
160 |
160 |
140 |
80 |
|
7. Количество одновременно поверяемых приборов, шт. |
от 1 до 8 |
от 1 до 8 |
от 4 до 6 |
от 1 до 3 |
|
8. Потребляемая мощность, кВт, не более |
0,6 |
0,6 |
1,0 |
0,8 |
|
9. Напряжение питания переменного тока, В |
от 200 до 240 |
от 200 до 240 |
от 200 до 240 |
от 200 до 240 |
|
10. Номинальная частота питания, Гц |
50 |
50 |
50 |
50 |
|
11. Габаритные размеры, мм, не более |
302x176x262 |
302x176x262 |
302x176x262 |
302x176x262 |
|
12. Масса, кг, не более |
8,5 |
14 |
8,5 |
13,0 |
|
13. Условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % |
20 ±5 5-95 |
20 ±5 5-95 |
20 ±5 5-95 |
20 ±5 5-95 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки калибраторов температуры в соответствии с технической документацией фирмы "Isothermal Technology Ltd", Великобритания.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Isothermal Technology Ltd", Великобритания.
МРБ МП. 2124-2011" Калибраторы температуры Jupiter plus, Gemini Plus
|
серии Fastcal. Методика поверки". |
(Гоидврсгвеиний рссюф] || 11 1 срйК’е. измерении 11 |
£влГ^
Заключение
Калибраторы температуры Jupiter plus, Gemini Plus, Pegasus PIus соответствуют технической документации фирмы "Isothermal Technology Ltd", Великобритания.
Межповерочный интервал - не более 12 месяцев, для калибраторов, предназначенных для применения, либо применяемого в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
