Преобразователи температурные многоканальные серии MTL830
| Номер в ГРСИ РФ: | РБ 03 10 4047 09 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | "Measurement Technology Limited", Великобритания |
Преобразователи температурные многоканальные серии MTL830 (далее - преобразователи) предназначены для преобразования входного сигнала от датчиков напряжения постоянного тока, термоэлектрических преобразователей и термопреобразователей сопротивления в пропорциональный измеряемым величинам выходной кодовый сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 4047 09 |
| Наименование | Преобразователи температурные многоканальные серии MTL830 |
| Год регистрации | 2009 |
| Номер сертификата | 5853 |
| Дата регистрации | 2009-05-26 |
| Срок действия | 2014-05-26 |
| Получатель сертификата | фирма "Measurement Technology Limited", Великобритания (GB) |
Производитель / Заявитель
фирма "Measurement Technology Limited"
Адрес: Power Court, Luton, Bedfordshire LU1 3 JJ
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1965-2009 |
Поверители
Скачать
|
Описание типа РБ 03 10 4047 09 [2010-01-12]
rb-03-10-4047-09_2010-01-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 4047 09 [2009-01-01]
rb-03-10-4047-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи температурные многоканальные серии MTL830 (далее - преобразователи) предназначены для преобразования входного сигнала от датчиков напряжения постоянного тока, термоэлектрических преобразователей и термопреобразователей сопротивления в пропорциональный измеряемым величинам выходной кодовый сигнал.
Преобразователи используются для работы с вторичной аппаратурой, регуляторами и системами централизованного контроля и управления производственными процессами в различных отраслях промышленности.
Описание
Принцип действия преобразователей основан на цифровом преобразовании аналогового значения измеренного сигнала, подаваемого на вход преобразователя от датчиков с выходными сигналами в виде напряжения постоянного тока, активного сопротивления, термо-ЭДС входным многоканальным модулем MTL831B в пропорциональный кодовый сигнал, далее искробезопасный транслятор MTL 3052 обеспечивает искробезопасную передачу кодовых сигналов на выходной модуль, MTL838B-MBF, который воспринимает и обрабатывает сигнал от входного модуля и осуществляет его линеаризацию, компенсацию холодных спаев термоэлектрических преобразователей и выдачу кодовых сигналов по шине MODBUS.
В памяти преобразователей хранятся характеристики используемых первичных преобразователей температуры для обеспечения прямопропорциональной зависимости выход от измеряемой температуры. I
Ли»
Выходной модуль MTL838B-MBF имеет взрывозашищенное исполнение с видом взрывозащиты "искробезопасная электрическая цепь" уровня "ia", маркировка взвывозащиты -0ExiaIICT6.
Искробезопасный транслятор MTL 3052 имеет взрывозащищенное исполнение с видом взрывозащиты "искробезопасная электрическая цепь" уровня "ia”, маркировка взвывозащиты — [Exia]IICT4 X.
Место нанесения знака поверки приведено в приложении к описанию типа.

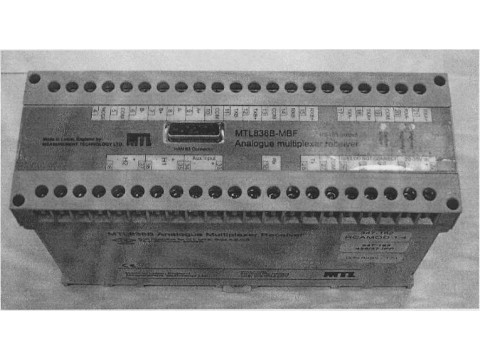

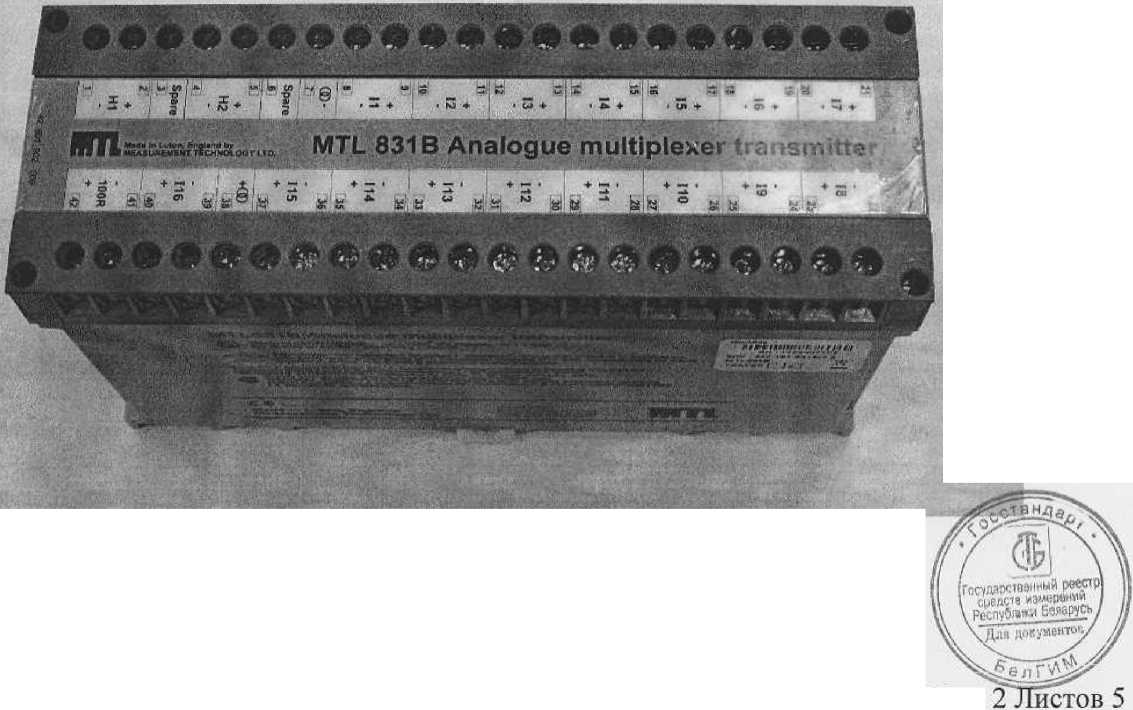

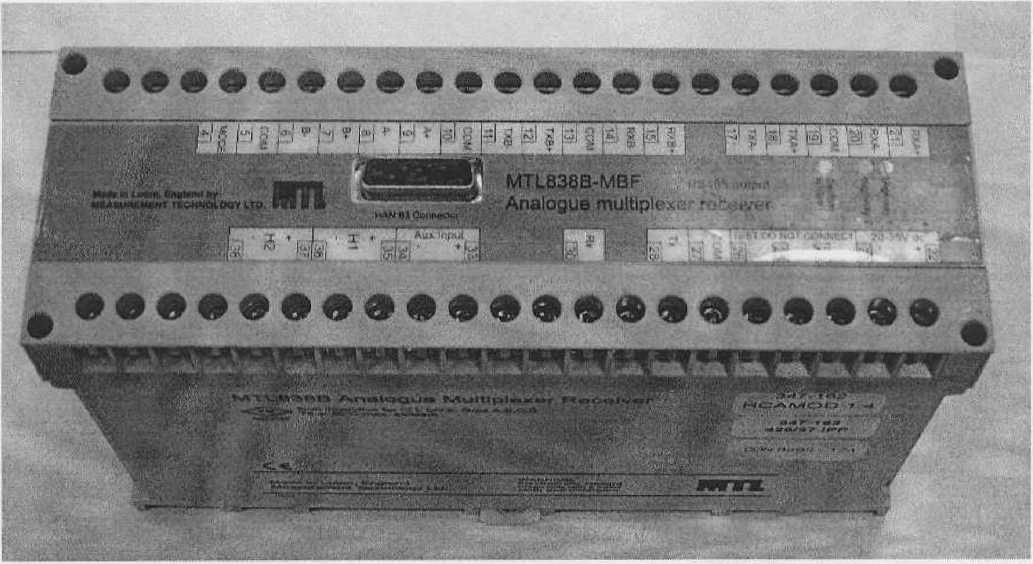

Внешний вид преобразователей представлен на рисунке I.
иввнн
к а
Гй С4Н№Я> l&eiii'fhd by
MTL 831B Analogue multiplexer
L" s
>. -___r
s' - ■ j. •. *1 rStr< itts?
к Г4 ° s a ‘
У
1J» r ■•',T ■ , ‘1 ■
Рисунок 1 - Внешний вид преобразователей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики калибраторов представлены в таблице 1.
Таблица 1
|
Диапазон измерений (ДИ) |
Пределы допускаемой основной погрешности (при температуре 20 ± 2 °C) |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды отличных от 20 ± 2 °C в диапазоне рабочих условий эксплуатации |
|
Напряжение постоянного тока | ||
|
± 10 мВ |
±0,1 % от ДИ |
± (0,01 % от ДИ + 0,01 % ИВ)/ °C |
|
±25 мВ | ||
|
± 60 мВ | ||
|
±100 мВ | ||
|
Термоэлектрический преобразователь | ||
|
Е: -200...800 °C |
±0,1 % от ДИ |
± (0,01 % от ДИ + 0,01 % ИВ + + 0,03 °C)/°C |
|
J: -200...900 °C | ||
|
К: -200...1300 °C | ||
|
N:-200... 1300 °C | ||
|
R: -40... 1600 °C | ||
|
S:-200...800 °C | ||
|
Т: -200...400 °C | ||
|
В: -600... 1800°C | ||
|
Термопреобразователь сопротивления | ||
|
PtlOO: -200...800 °C |
±0,1 % от ДИ |
± (0,01 % от ДИ + 0,05 % ИВ)/ °C |
Примечания:
ДИ - диапазон измерений;
ИВ - измеряемая величина;
а) Номинальные статические характеристики термоэлектрических преобразователей: типов Е, J, К, N, R, S, В, Т - по СТБ ГОСТ Р 8.585-2004;
б) Номинальные статические характеристики термопреобразователей сопротивления: типа PtlOO-по ГОСТ 6651-94.
Количество каналов: 16.
Напряжения питания постоянного тока от 20 до 35 В.
Рабочие условия эксплуатации:
- температура от минус 20 °C до плюс 60 °C.
- относительная влажность от 5 % до 95 %.
Условия транспортирования и хранения:
- температура от минус 40 °C до плюс 80 °C.
Потребляемая мощность не более 30 ВА.
Масса не более 2,5 кг.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки преобразователей в соответствии с технической докумен "Measurement Technology Limited", Великобритания.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Measurement Technology Limited", Великобритания.
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
ГОСТ 6651-94 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".
МРБ МП. 1965-2009 "Преобразователи температурные многоканальные серии MTL830. Методика поверки".
Заключение
Преобразователи температурные многоканальные серии MTL830 соответствуют технической документации фирмы "Measurement Technology Limited", Великобритания, ГОСТ 12997-84.
Межповерочный интервал - не более 12 месяцев, для преобразователей, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
