Термопреобразователи с унифицированным выходным сигналом ТСМУ, ТСПУ, ТХАУ, ТСМУ-Ех, ТСПУ-Ех, ТХАУ-Ех

Назначение

Термопреобразователи с унифицированным выходным сигналом ТСМУ, ТСПУ, ТХАУ, ТСМУ- Ех, ТСПУ- Ех, ТХАУ- Ех (в дальнейшем датчики), предназначенные для непрерывного измерения и преобразования температуры жидких, газообразных и сыпучих сред в пропорциональный токовый выходной сигнал по ГОСТ 26.011:

- 0 - 5 мА

- 4 - 20 мА

Датчики предназначены для работы в системах автоматического контроля, регулирования и регистрации температуры на объектах в различных отраслях промышленности, энергетики, коммунального хозяйства, в том числе взрывоопасных производств.

Климатическое исполнение по ГОСТ 15150: У1.1, но для работы при температуре от минус 50 °C до плюс 85 °C; УХЛЗ, но для работы при температуре от минус 45 °C до плюс 70 °C.

По устойчивости к механическим воздействиям датчики имеют исполнение N3 по ГОСТ Р 52931.

По устойчивости к проникновению пыли и воды датчики имеют исполнение IP66 по ГОСТ 14254,

Датчики ТСМУ- Ех, ТСПУ- Ех, ТХАУ- Ех могут включаться в искробезопасные цепи устройств, имеющих маркировку взрывозащиты ExiallB, ExibllB допустимые параметры искробезопасных цепей которых (индуктивность и емкость) не менее суммарной индуктивности и емкости соединительной линии датчика.

Взрывозащищепные датчики ТСМУ- Ех, ТСПУ - Ех, ТХАУ- Ех имеют маркировку по взрывозащите:

- «OExiaIIBT5 X»;

- «!ExibIlBT5 X».


Описание

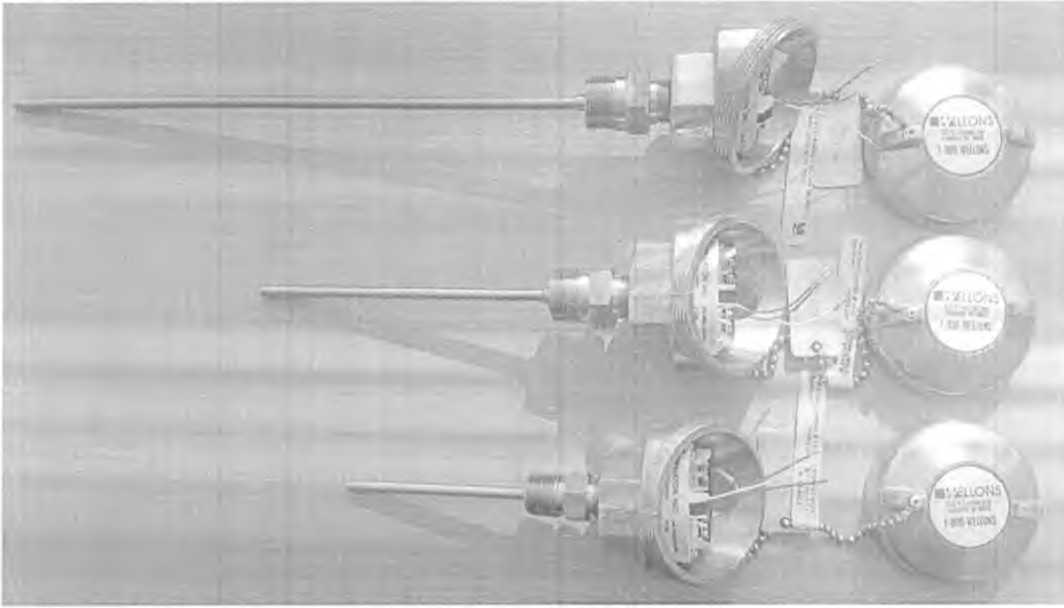

Датчики состоят из измерительных преобразователей с выходным сигналом 0-5 или

4-20 мА, встроенных в головку, и термозондов с различными длинами погружаемой части и чувствительными элементами.

Чувствительный элемент:

-для ТСМУ и ТСМУ -Ех - элемент резистивного типа медный а = 0,00428 °C'1 2

(НСХ 100 М) в соответствии с ГОСТ Р 8.625;

-для ТСПУ и ТСПУ-Ех - элемент резистивного типа платиновый а = 0,00391 °C*1

(НСХ 100 П) в соответствии с ГОСТ Р 8.625;

-для ТХАУ и ТХАУ- Ех - термоэлектрический (хромель-алюмель), соответствующий НСХ преобразования К (ХА) по ГОСТ Р 8.585.

Измерительный преобразователь преобразует изменение сопротивления медного или платинового чувствительного элемента (для ТСМУ и ТСПУ) или напряжение, возникшее на термоэлектрическом чувствительном элементе ТХАУ, в токовый выходной сигнал.

Искробезопасность электрических цепей датчиков ТСМУ- Ех, ТСПУ- Ех и

ТХАУ- Ех достигается за счет ограничения тока и напряжения в электрических цепях до их искробезопасных значений, а так же за счет выполнения конструкции и схемы датчиков в соответствии с требованиями ГОСТ Р 51330.0 и ГОСТ Р 51330.10.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Примечания

Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур на каждые 10 °C, %-

Напряжение питания, В:

- для ТСМУ, ТСПУ, ТХАУ,

- для ТСМУ- Ех, ТСПУ- Ех, ТХАУ- Ех , не более

Потребляемая мощность, не более, Вт:

- для ТСМУ, ТСПУ, ТХАУ:

- для ТСМУ- Ех, ТСПУ- Ех, ТХАУ- Ех,

Электрическое сопротивление изоляции, МОм

Условное давление окружающей среды, МПа:

Для ТХАУ, ТХАУ- Ех

Длина монтажной части, мм

Масса, кг, не более

Средняя наработка на отказ, ч

Средний срок службы, лет

±0,25 -

±0, 5 для датчиков с ос-

-новной погрешностью ±1%

18-36

24

0,8

0,5

20

0,4; 6,3;10,0

0,4

от 80 до 2000

от 0,24 до 4

32000

12

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации и на паспортную табличку, наклеенную на головку датчика.

Комплектность

В комплект поставки входят:

- датчик;

- руководство по эксплуатации;

- паспорт.

Поверка

Поверка датчиков проводится в соответствии с разделом 2.5 «Методика поверки» руководства по эксплуатации 2.821.071 РЭ, согласованным с директором ВНИИМС в 1999 г.

В перечень основного поверочного оборудования входят:

- вольтметр цифровой ЩЗ1;

- термостаты: нулевой TH -12; паровой ТП - 5; жидкостный ТРЖ; ТПП -1,0

- горизонтальная трубчатая печь МТП-2М;

- термометр сопротивления образцовый ПТС-10М;

- эталонный термоэлектрический преобразователь ППО.

Межповсрочный интервал - 1 год.

Нормативные документы

Заключение

Тип термпреобразователей с унифицированным выходным сигналом ТСМУ, ТСПУ, ТХАУ, ТСМУ-Ex, ТСПУ-Ex, ТХАУ- Ех утвержден с техническими и метрологическими характеристиками, приведенными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме.

Сертификат соответствия № РОСС RU. ГБ06.В00362 от 22.03.2007 г. выдан ОРГАНОМ ПО СЕРТИФИКАЦИИ ВЗРЫВОЗАЩИЩЕННЫХ СРЕДСТВ ИЗМЕРЕНИЙ, КОНТРОЛЯ И ЭЛЕМЕНТОВ АВТОМАТИКИ ФГУП «ВНИИФТРИ» ОС ВСИ «ВНИИФТРИ».
