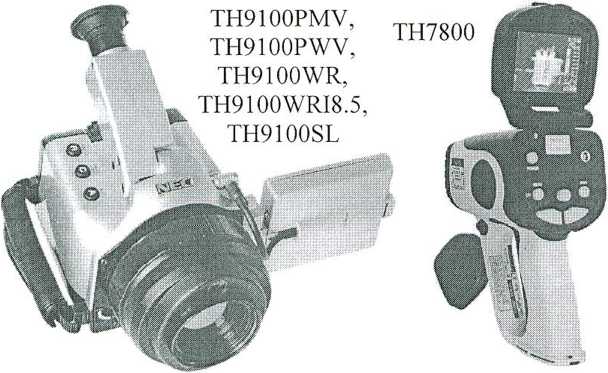

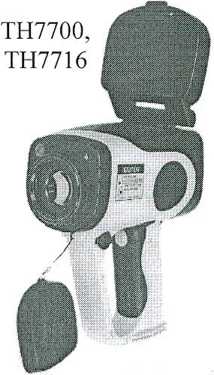

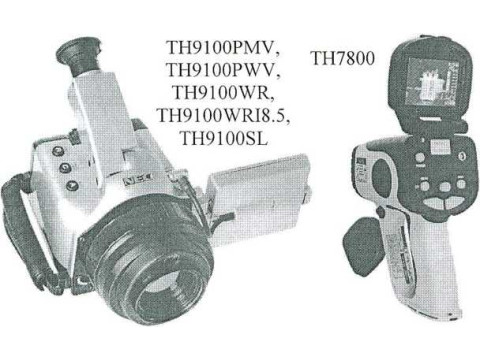

Камеры тепловизионные серий ТН, F, G

Характеристика

Модификация

ТН7700

ТН7800

ТН7716

Диапазон измерения температуры, °C (устанавливается вручную)

от минус 20 до плюс 100

от 0 до 250

от минус 40 до плюс 120 от 0 до 500

Температурная чувствительность при 30 °C в выбранном диапазоне измерения, °C:

от минус 20 °C до плюс 100 °C

от 0 °C до 250 °C

0,1

0,3

60 кадров/с

S16 кадров

0,1

0,7

0,1

0,3

0,05

0,15

Пределы абсолютной (относительной) погрешности измерения температуры (выбирается большее из значений)

±2 °C (±2 %)

элезрения

27°х20,3°

19,1°х14,3°

Минимальное фокусное расстояние, мм

500

300

Спектральный диапазон измерения температуры, мкм

от 8,0 до 14,0

Номинальное напряжение питания постоянного тока, В

7,2

Максимальная потребляемая мощность, Вт

6

Диапазон рабочих температур эксплуатации, °C

от минус 15 до плюс 45

Диапазон температур хранения и транспортирования, °C

от минус 40 до плюс 70

Габаритные размеры, мм, не более

205x217x102

Масса, кг, не более

1,3 (с батареей)

Степень защиты оболочки ГОСТ 14254 (IEC 529)

IP54

Характеристика

Модификация

TH9100PMV

TH9100PWV

Диапазон измерения температуры, °C (устанавливается вручную)

от минус 20 °C до плюс 100 °C

от 0 °C до 250 °C

от минус 40 °C до плюс 120 °C

от 0 °C до 500 °C

Температурная чувствительность при 30 °C в выбранном диапазоне измерения, °C:

от минус 20 °C до плюс 100 °C

от 0 °C до 250 °C

от минус 40 °C до плюс 120 °C

от 0 °C до 500 °C

60 кадров/с

0,06

0,15

Z16 кадров

0,03 0,08

Т64 кадров

0,02 0,06

60 кадров/с

0,08

0,30

Z16 кадров

0,04 0,15

£64 кадров

0,03

0,12

Пределы абсолютной (относительной) погрешности измерения температуры (выбирается большее из значений)

±2 °C (±2 %)

±2 °C (±2 %)

эле зрения

21,7°х16,4°

Минимальное фокусное расстояние, мм

300

Спектральный диапазон измерения температуры, мкм

от 8,0 до 14,0

Напряжение питания постоянного тока, В

7,2

Максимальная потребляемая мощность, Вт, не более

17

Диапазон рабочих температур эксплуатации, °C

от минус 15 до плюс 50

Диапазон температур хранения и транспортирования, °C

от минус 40 до плюс 70

Габаритные размеры, мм, не более

108x113x189

Масса, кг, не более

1,7 (с LCD дисплеем и батареей)

Степень защиты оболочки ГОСТ 14254 (IEC 529)

IP54

Характеристика

Модификация

TH9100WR

TH9100WRI8.5

TH9100SL

1

2

3

4

Диапазон измерения температуры, °C (устанавливается вручную)

от минус 40 °C до плюс 120 °C от минус 0 °C до плюс 500 °C

от минус 40 °C до плюс 120 °C

от минус 20 °C до плюс 100 °C

Температурная чувствительность при 30 °C в выбранном диапазоне измерения, °C: от минус 20 °C до плюс 100 °C от минус 40 °C до плюс 120 °C от 0 °C до плюс 500 °C

60 кадров/с

0,08

0,3

S16 кадров

0,04 0,15

Е64 кадров

0,03 0,12

8,5 кадров/с

0,08

Z16 кадров

0,04

Е64 кадров

0,03

0,06

1

2

3

4

Пределы абсолютной (относительной) погрешности измерения температуры (выбирается большее из значений)

±2 °C (±2 %)

Поле зрения

21,7°х16,4°

Минимальное фокусное расстояние, мм

300

Спектральный диапазон измерения температуры, мкм

от 8,0 до 14,0

Напряжение питания постоянного тока, В

7,2

Максимальная потребляемая мощность, Вт, не более

17

гапазон рабочих температур эксплуатации, °C

от минус 15 до плюс 50

Диапазон температур хранения и транспортирования,°C

от минус 40 до плюс 70

Габаритные размеры, мм, не более

108x113x189

Масса, кг, не более

1,7 (с LCD дисплеем и батареей)

Степень защиты оболочки ГОСТ 14254 (IEC 529)

IP54

Примечание:

Е16 - повышение соотношения сигнал/шум за счет усреднения по 16 изображениям;

Е64 - повышение соотношения сигнал/шум за счет усреднения по 64 изображениям.

Наименование

Количество

Камера тепловизионная

1

Программное обеспечение "Viewer Software" (опционально "Report Generator", "Data Capture Programm", "MicroSpec", "Image Processor", "irMotion") на CD-Rom

1

Упаковка

1

Руководство по эксплуатации

1

Методика поверки МРБ МП. 1768-2008

1
