Счетчики количества воды и теплоты СВиТ-03

Назначение

Счетчики количества воды и теплоты СВиТ-03 (далее - прибор) предназначены для измерения тепловой энергии и объема теплоносителя (воды) в открытых и закрытых системах теплоснабжения, в системах горячего и холодного водоснабжения.

Прибор может применяться на теплоэлектроцентралях, теплоузлах, теплопунктах и напорных трубопроводах систем тепло- и (или) водоснабжения.

Описание

Прибор выпускается в двух исполнениях:

- СВиТ-03.01 (четыре канала измерения объема воды);

- СВиТ-03.02 (два канала измерения объема воды).

Прибор содержит следующие составные части:

- вычислитель;

- первичные преобразователи расхода (ПП) ультразвуковые;

- термопреобразователи сопротивления (термометры).

Прибор имеет жидкокристаллический двухстрочный цифро-символьный индикатор для отображения измерительной и служебной информации.

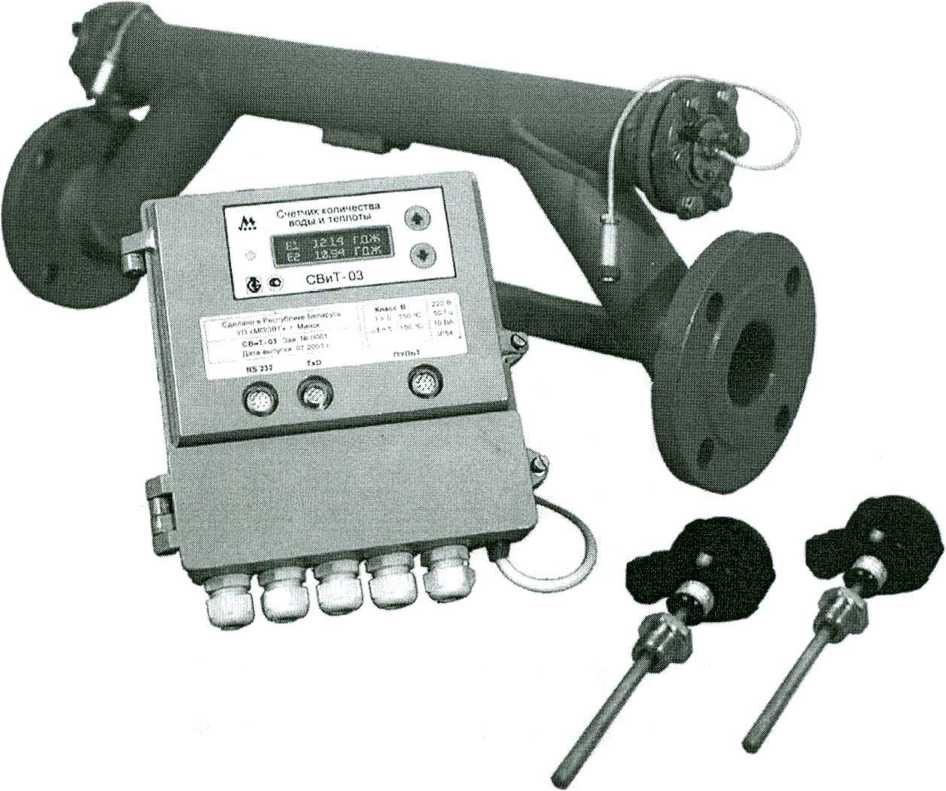

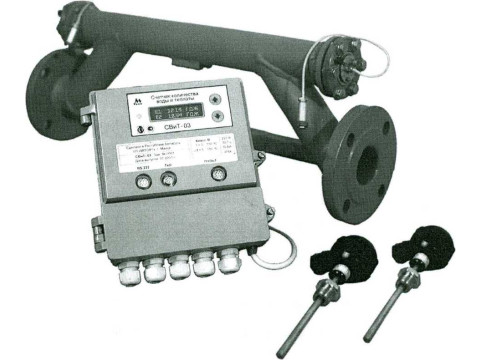

Общий вид прибора приведен на рисунке 1.

Рисунок 1 - Общий вид прибора СВиТ-03

Измерение расхода воды основано на принципе ультразвукового сканирования водного потока по течению и против течения и определении разности частот, пропорциональной расходу. На основании данных о геометрических размерах первичного преобразователя и полученной разности частот производится вычисление расхода воды.

Измерение температуры производится с помощью термопреобразователей сопротивления. Для измерений используется комплект термопреобразователей сопротивления платиновых Pt 100 (Wjoo = 1,3850) или 100П (WiOo = 1,3910), класс допуска В по ГОСТ 6651.

Вычисление тепловой энергии производится на основании измеренных данных о расходе и температуре воды.

Прибор имеет токовые входы для подключения двух датчиков давления.

В параметрах настройки прибора задаются верхний предел измерений давления, равный верхнему пределу измерений датчиков давления, и диапазон входных токов 0-20 или 4-20 мА, соответствующий пределам изменения выходных токов датчиков давления.

Прибор имеет два импульсных входа для приема данных от внешних счетчиков объема воды.

Прибор имеет четыре импульсных выхода для передачи данных об объеме воды.

Импульсные входы и выходы - программируемые.

Прибор обеспечивает хранение задаваемых, измеряемых и вычисляемых параметров при отключении сети электропитания, а при включении сети продолжает работу и учет. Хранение параметров при отключенной сети электропитания не менее 24 месяцев.

Прибор имеет возможность определять, архивировать и выводить на индикацию среднечасовые (за 846 часов), среднесуточные (за 92 суток) и среднемесячные (за 12 месяцев) значения параметров: тепловой энергии, объема воды и температуры.

Прибор имеет возможность измерять, архивировать и выводить на индикацию время работы в нештатных режимах и коды нештатных режимов.

Прибор имеет возможность передавать данные на внешние устройства (модем и т.п.) с помощью интерфейса RS-232C или RS-485.

Схема пломбировки прибора от несанкционированного доступа и обозначение места для нанесения оттиска клейма государственного поверителя или размещения клейма-наклейки приведена в приложении А.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметры условного прохода (Dy) первичных преобразователей, диапазоны расходов (Qmin—Qmax) и удельный объем на импульс (W) импульсных выходов приборов указаны в таблице 1.

Класс прибора В по ГОСТ Р 51649-2000.

Пределы допускаемой относительной погрешности прибора при измерении объема воды:

±2 %, при 4Qmjn < Q < Qmaxj

±(1 + 4Qmjn /Q) %, при Qmin — Q — 4Qmjn.

Пределы допускаемой относительной погрешности измерительного канала тепловой энергии (прибора в режиме одноканального теплосчетчика):

±(3 + 4AtH/At +0,02Qmax /Q),

где AtH, At - значения разности температур потоков воды, соответственно наименьшее и измеренное, °C;

Q - значение объемного расхода, при измерении тепловой э

Таблица 1

Пределы допускаемой относительной погрешности прибора при измерении тепловой энергии в режиме двухканального теплосчетчика:

- ± 3,5 %, при f = 0,7, tx = 0 °C, tnm = 140 °C, k = 0,71;

- ± 4,0 %, при f = 1,0, tx = 0 °C, tnm = 140 °C, k = 0,71;

- ± 6,0 %, при f = 1,0, tx = 0 °C, tnm = 40 °C, k = 0,50;

- ± 6,0 %, при f = 0,7, tx = 0 °C, tnm = 40 °C, k = 0,25,

где f = Qo/Qn ~ максимально возможное значение отношения объемных расходов в обратном и подающем трубопроводах;

tnm - минимально возможное значение температуры воды в подающем трубопроводе, °C;

k = (tn - t0)/t„ - коэффициент;

tn - температура воды в подающем трубопроводе, °C;

t0 - температура воды в обратном трубопроводе, °C;

tx - минимально возможное значение температуры холодной воды, °C;

Диапазон измерения температуры воды от 0 до 150 °C.

Пределы допускаемой абсолютной погрешности измерения температуры воды ±(0,6+0,004t) °C,

где t - измеряемая температура, °C.

Диапазон измерения разности температур потоков воды от 5 до 145 °C.

Пределы допускаемой приведенной погрешности преобразования входного тока в показания давления ±0,5 %.

Пределы допускаемой относительной погрешности учета времени работы прибора ±0,1 %.

Электропитание прибора - однофазная сеть переменного тока напряжением от 187 до 242 В, частотой (50 ± 1) Гц.

Мощность, потребляемая прибором от сети при номинальном напряжении электропитания, не более 10 В А.

Диаметр условного прохода, тип, габаритные размеры и масса первичных преобразователей расхода указаны в таблице 2 и приложении Б.

Таблица 2

Габаритные размеры вычислителя не более 250x220x62 (приложение А).

Масса вычислителя не более 3 кг.

Климатические условия эксплуатации:

- температура окружающего воздуха от 5 до 50 °C - для вычислителя;

- относительная влажность воздуха до 80 % при температуре 35 °C;

- атмосферное давление от 84 до 107 кПа (от 630 до 800 мм. рт. ст.);

Условия эксплуатации ПП:

- температура воды от 0 до 150 °C;

- давление воды до 1,6 МПа (16 кгс/см2).

Режим работы прибора непрерывный продолжительный.

Средняя наработка на отказ не менее 17000 ч.

Средний срок службы не менее 12 лет.

Прибор не предназначен для установки и эксплуатации во взрывоопасных и пожароопасных помещениях по ПУЭ (’’Правила устройства электроустановок^-

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТ РА

Знак Государственного реестра наносится на лицевую панель приборов с помощью маркировочной наклейки и на титульный лист паспорта - типографским способом.

Комплектность

Комплект поставки прибора указан в таблице 3

Таблица 3

Нормативные документы

ГОСТ 12997-84 ИЗДЕЛИЯ ГСП. Общие технические условия

ТУ РБ 100346861.029-2004 “Счетчики количества воды и теплоты

СВиТ-03. Технические условия."

МН.МН 1410-2004 “Счетчики количества воды и теплоты СВи Г-03. Методика поверки."

ПРИЛОЖЕНИЕ А

ПЛОМБИРОВАНИЕ ПРИБОРА

1 Пломбирование вычислителя.

Места пломбирования указаны на рисунке А.1

Место клейма-наклейки

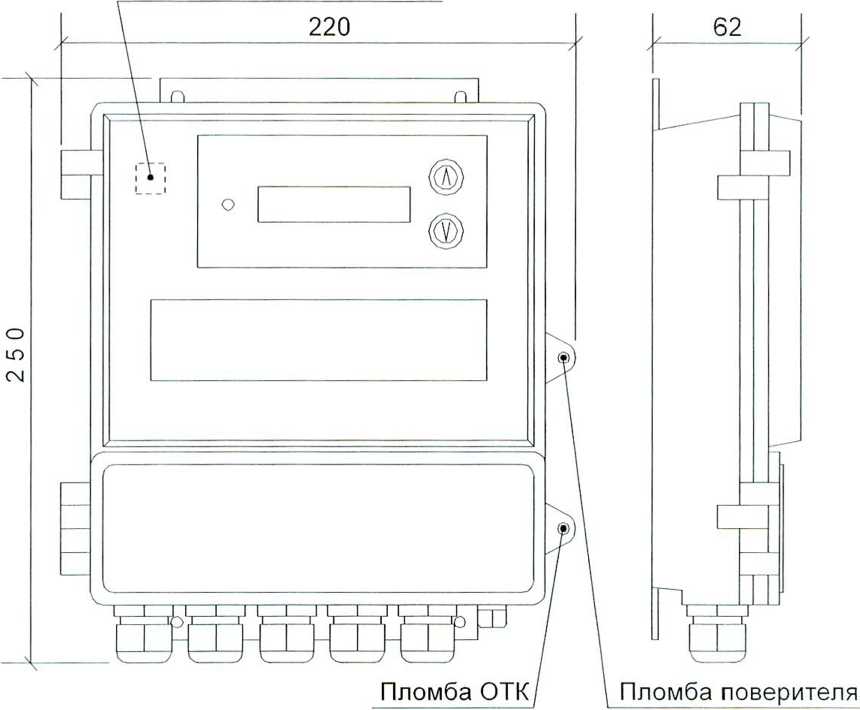

Рисунок АН - Габаритные размеры и пломбирование вычислителя, р а з м е ще и и е клейма- и ак л е й к и

2 Пломбирование первичного преобразователя

На первичном преобразователе пломбируется крепление ультразвуковых преобразователей и соединителей электрических. Пломбирование производится с помощью проволоки, пропущенной сквозь специальные отверстия.

3 Пломбирование термопреобразователей сопротивления

Термопреобразователи сопротивления (ТС) пломбируют при помощи проволоки, пропущенной сквозь специальное отверстие винта крепления крышки ТС и отверстие в гильзе для установки ТС.

ПРИЛОЖЕНИЕ Б

ГАБАРИТНЫЕ РАЗМЕРЫ ИИ

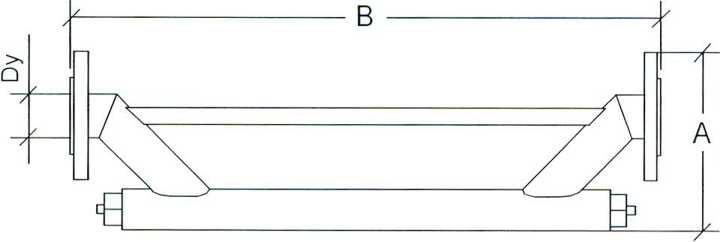

Рисунок В.1 - ПИ типа “U - колено’"

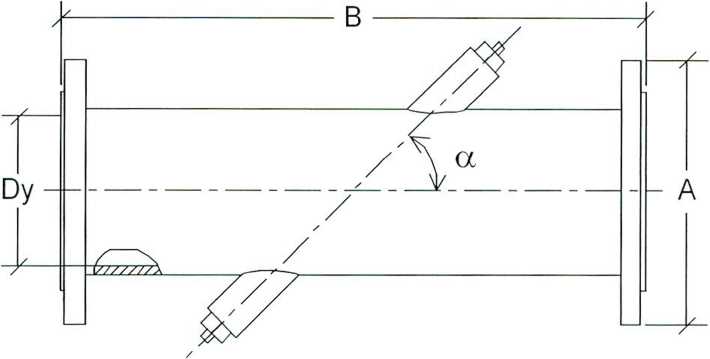

Рисунок В.2 - ПИ типа “катушка”
