Системы измерительные ИСТОК

Назначение

Системы измерительные ИСТОК (далее - СИ ИСТОК) предназначены для измерения тепловой энергии и количества теплоносителя в закрытых и открытых водяных и паровых системах теплоснабжения, для измерения расхода природного и других газов, умеренно-сжатых газовых смесей, для измерения расхода электропроводящих жидкостей, пульп и суспензий, а также обработки, регистрации, хранения, отображения и передачи информации о параметрах измеряемой среды.

СИ ИСТОК применяются в различных областях деятельности, энергетике, коммунальном и сельском хозяйствах.

Описание

СИ ИСТОК представляют собой комплексы средств, состоящие из первичных преобразователей расхода (далее - ППР или расходомер), датчиков давления (далее - ДД), датчиков температуры (далее - ДТ), преобразователя измерительного многофункционального ИСТОК-ТМ или ИСТОК-ТМз (далее - вычислитель) и вспомогательных технических средств. При необходимости, для увеличения количества измерительных входов вычислителя ИСТОК-ТМз, дополнительно применяется преобразователь измерительный многофункциональный ИСТОК-ТМр (далее - расширитель), который может устанавливаться в одном монтажном шкафу с вычислителем ИСТОК-ТМз или отдельно, в индивидуальном монтажном шкафу.

Вычислитель, расширитель (при необходимости), вспомогательные технические средства и схемная кроссировка измерительных и интерфейсных линий связи СИ ИСТОК (конкретного исполнения в соответствии с заказом) конструктивно расположены в монтажном шкафу.

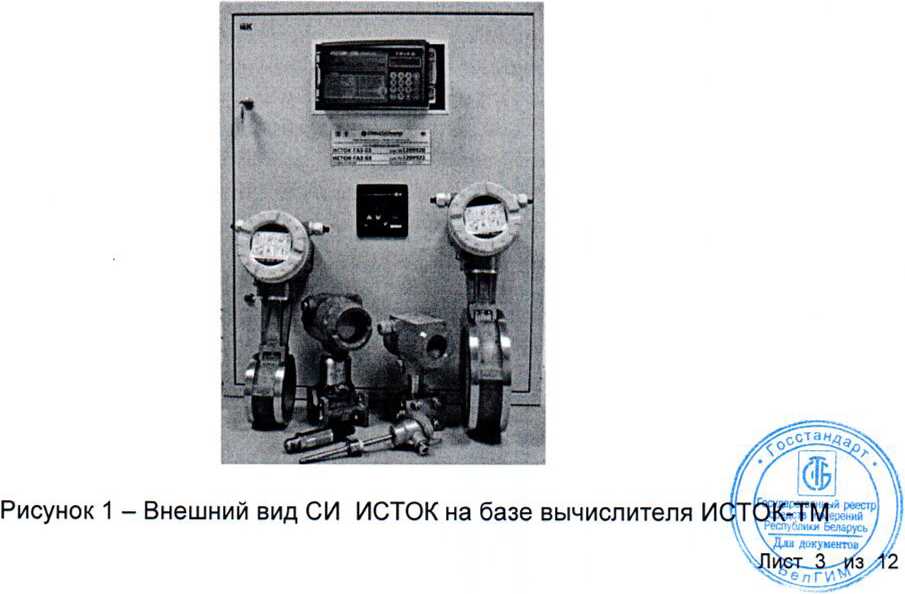

Внешний вид СИ ИСТОК приведен на рисунках 1-3.

Принцип действия СИ ИСТОК основан на выполнении функций:

1) измерение при помощи ППР объемного расхода природного и других газов и массового расхода электропроводящих жидкостей и теплоносителя (теплофикационная вода, пар), прошедших через поперечное сечение трубопровода за единицу времени. Измерение при помощи ДД, ДТ давления и температуры среды в пределах измерительного участка трубопровода. Формирование ППР, ДД, ДТ выходных унифицированных сигналов, пропорциональных измеренным расходам, температуре и давлению измеряемой среды;

2) измерение и преобразование вычислителем унифицированных электрических сигналов от ППР, ДД, ДТ (для ИСТОК-ТМз также полученных по интерфейсным каналам связи оцифрованных значений сигналов от расширителя ИСТОК-ТМр или удаленного вычислителя ИСТОК-ТМз) в математические эквиваленты физических параметров измеряемой среды (плотность, энтальпия, динамическая вязкость, коэффициент сжимаемости, масса, тепловая энергия и др.);

3) выполнение вычислителем алгоритма программной обработки согласно нормативным требованиям, регистрация и хранение исходных и вычисленных значений в энергонезависимой памяти вычислителя, отображение исходных и вычисленных значений на жидкокристаллическом дисплее вычислителя и передача запрашиваемых данных о параметрах измеряемой среды во внешние сети.

В ППР газов, жидкостей и пара СИ ИСТОК используются следующие методы измерения расхода:

1) метод переменного перепада давления:

- на базе стандартных сужающих устройств (далее - ССУ);

- на базе осредняющих напорных трубок (далее - ОНТ).

Перепад давления, между камерой высокого и низкого давления ССУ или ОНТ измеряют датчиками перепада давления. Давление и температуру среды в пределах измерительного участка трубопровода измеряют ДД и ДТ;

2) вихревой, ультразвуковой, магнитоиндукционный и тахометрический методы измерения расхода. Давление и температуру среды в пределах измерительного участка трубопровода измеряют ДД и ДТ.

Средства измерений, входящие в состав СИ ИСТОК, внесены в Государственный реестр и допущены к применению.

Алгоритмы вычисления объёмного расхода природного и других газов, умеренно-сжатых газовых смесей, массового расхода электропроводящих жидкостей и пара, их теплофизические характеристики определяются СИ ИСТОК в соответствии с: ГОСТ 30319.(1-3)-2015, ГОСТ 8.586.(1-5)-2005, ГОСТ Р 8.740-2011, МИ 2451-98, СТБ EN 1434-1-2011, МИ 2667-11, МИ 2412-97, ГСССД МР 112-03, ГСССД МР 134-07, ГСССД МР 118-05, ГСССД МР 147-2008.

Программное обеспечение (далее - ПО) вычислителя создано на основе ОС Free-RTOS и резидентно размещается в программируемой памяти прибора. В ПО вычислителя выделена обособленная, метрологически значимая часть (далее -МЗЧ), которая размещена в специальном программном модуле, что делает её не доступной для проведения модификации без вскрытия прибора и применения специальных программных методов доступа.

Метрологически незначимая часть (далее - МНЗЧ) ПО вычислителя может быть модифицирована путём вскрытия прибора или путём применения специальных методов программирования по внешнему интерфейсу связи RS232/RS485. При изменении МНЗЧ ПО вычислителя по внешнему интерфейсу связи используется протокол шифрования AES со 128-ми битным ключом шифрования, что аадёйёчива-ет гарантированную защиту от несанкционированного доступа и изменени^Иден-тификационные данные ПО вычислителя приведены в таблице 1. I            I

\\ \ Республики Беларусь / Z

Пределы допускаемой погрешности СИ ИСТОК установлены с учетом влияния ПО вычислителя на ее метрологические характеристики.

СИ ИСТОК имеют три модификации и предназначены:

- СИ ИСТОК-ГАЗ, для измерения (в рабочих и стандартных условиях) объемного расхода природного и других газов (воздух, азот, аргон, аммиак, ацетилен, водород, двуокись углерода, кислород, а также умеренно-сжатых газовых смесей - на базе вычислителя ИСТОК-ТМз) в узлах учета систем газоснабжения;

- СИ ИСТОК-ПАР, для измерения тепловой энергии и количества теплоносителя (насыщенный или перегретый водяной пар) в узлах учета паровых системах теплоснабжения;

- СИ ИСТОК-ВОДА, для измерения тепловой энергии и количества теплоносителя (воды), количества электропроводящих жидкостей, пульп и суспензий в узлах учета водяных систем теплоснабжения, водопользования, водообработки и очистки промышленных, сточных и канализационных вод.

На базе одного вычислителя ИСТОК-ТМ допускается комплектование в одном монтажном шкафу и выпуск в обращение до четырех, а для вычислителя ИСТОК-ТМз - до трех систем различных модификаций и исполнений. При использования совместно с вычислителем ИСТОК-ТМз расширителя ИСТОК-ТМр максимальное число комплектуемых систем - шесть.

Места нанесения знака поверки в виде клейма-наклейки на составные части и монтажный шкаф СИ ИСТОК, а также место пломбировки монтажного шкафа СИ ИСТОК от несанкционированного доступа представлены в приложении Б на примере комплекта поставки СИ ИСТОК-ГАЗ-ОЗ.

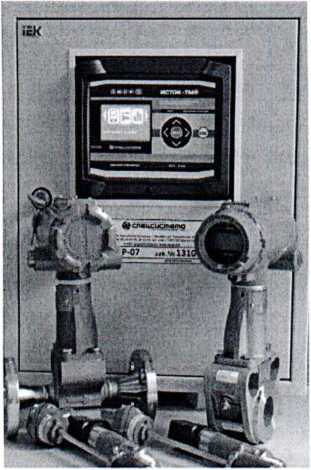

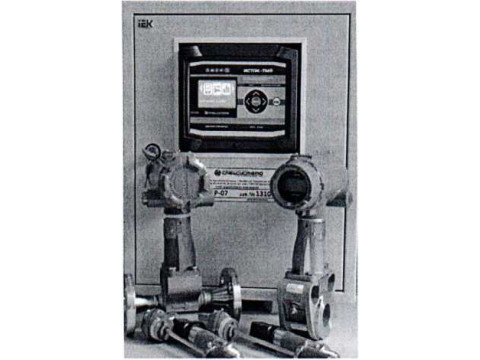

Рисунок 2 - Внешний вид СИ ИСТОК на базе вычислителя ИСТОК-ТМз

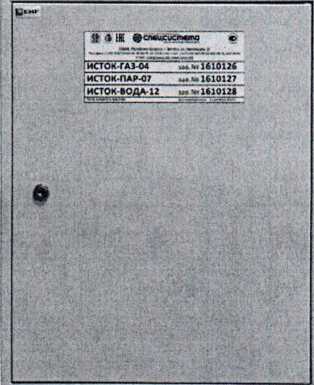

Рисунок 3 - Внешний вид монтажного шкафа на базе расширителя ИСТОК-ТМр

Состав и функциональные особенности СИ ИСТОК представлены в таблице 2.

Таблица 2

Продолжение таблицы 2

Продолжение таблицы 2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики СИ ИСТОК представлены в таблице 3.

Таблица 3

Продолжение таблицы 3

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации СИ ИСТОК и на монтажный шкаф с использованием самоклеющейся ленты.

Комплектность

Комплектность системы (согласно заказа)

СИ ИСТОК-ГАЗ-ХХ ТУ РБ 300047573.008-2004 и (или)

СИ ИСТОК-ПАР-ХХ ТУ РБ 300047573.008-2004, и (или)

СИ ИСТОК-ВОДА-ХХ ТУ РБ 300047573.008-2004, где XX - исполнение

СИ ИСТОК в комплекте с составными частями:

D ратуры

2)

3)

4)

5)

6)

первичные преобразователи расхода, датчики давления и датчики темпе-1 комплект (см. таблицу 4);

монтажный шкаф

1 шт.;

1 экз.;

1 экз.;

1 шт.;

1 комплект.

эксплуатационная документация (далее - ЭД)

методика поверки (допускается совмещение с ЭД) комплект ЗИП (по заказу)

упаковка составных частей, согласно их ТИПА

Комплектность СИ ИСТОК представлена в таблице 4.

ниетаблицы 4

1) Комплектность системы определяется заказом;

2) Трубки осредняющие напорные ITABAR серий IB и FT не используется для

3)

природного газа;

4)

-датчики перепада давления по ГОСТ 22520-85 с приведенной погрешностью в диапазоне измерений перепада давления не более ± 0,4 %, внесенные в Государственный реестр средств измерений;

5)

6)

-датчики давления по ГОСТ 22520-85 с приведенной погрешностью в диапазоне измерений давления не более ±0,5%, внесенные в Государственный реестр средств измерений;

-датчики температуры платиновые Ro = (50, 100) Ом, класс АА, А и В по ГОСТ 6651-2009; ГОСТ 30232-94; СТБ EN 60751-2011, внесенные в Государственный реестр средств измерений;

- комплект датчиков температуры платиновых Ro = (50, 100) Ом, класс АА, А и В по ГОСТ 6651-2009; ГОСТ 30232-94; СТБ EN 60751-2011, внесенных в Государственный реестр средств измерений.

Примечание - Допускается применение в составе СИ ИСТОК первичных преобразователей расхода в диапазоне измерений расхода, обеспечивающем погрешности измерения расхода и тепловой энергии, не превышающие предель-ные значения, указанные в таблице 3.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».

ТУ РБ 300047573.008-2004 «Системы измерительные ИСТОК. Технические условия».

МП.МН 1360-2004 «Система обеспечения единства измерений Республики Беларусь. Системы измерительные ИСТОК. Методика поверки».

Заключение

Системы измерительные ИСТОК соответствуют требованиям ГОСТ 12997-84 и технических условий ТУ РБ 300047573.008-2004, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 003 20622 до 09.02.2022).

Межповерочный интервал - не более наименьшего межповерочного интервала средства измерений, входящего в состав СИ ИСТОК конкретной комплектации; межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более наименьшего межповерочного интервала средства измерений, входящего в состав СИ ИСТОК конкретной комплектации.

Научно-исследовательский центр испытаний

средств измерений и техники Бел ГИМ

г. Минск, Старовиленский тракт, 93, тел. (+ 375 17) 334-98-13

Аттестат аккредитации №BY/112 1.0025
