Измерители температуры ИРТН
| Номер в ГРСИ РФ: | РБ 03 10 1613 02 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | ООО "ИНТЭП", г. Новополоцк, Витебская обл. |
|
Описание типа РБ 03 10 1613 02 [2002-01-01]
rb-03-10-1613-02_2002-01-01.pdf
|
Скачать |
Измерители температуры предназначены для измерения и автоматического поддержания заданной оператором температуры нагреваемых объектов..
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1613 02 |
| Наименование | Измерители температуры ИРТН |
| Год регистрации | 2002 |
| Номер сертификата | 1948 |
| Дата регистрации | 2002-06-20 |
| Срок действия | - |
| Получатель сертификата | ООО "ИНТЭП", г. Новополоцк, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "ИНТЭП"
Адрес: ул. Армейская, 62, 211502, г. Новополоцк
Контакты: (0214) 51-57-47 / (0214) 51-54-45 / Intep@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Вт 034-2002 (утверждена Витебским ЦСМС) |
Поверители
Скачать
|
Описание типа РБ 03 10 1613 02 [2002-01-01]
rb-03-10-1613-02_2002-01-01.pdf
|
Скачать |
Описание типа
Назначение
Измерители температуры предназначены для измерения и автоматического поддержания заданной оператором температуры нагреваемых объектов..
Описание
Принцип работы измерителя температуры основан на нормировании входного сигнала, получаемого от первичных преобразователей процессорная обработка его и отображение информации о текущей температуре и отклонениях её от заданной на индикаторах измерителя, Процессор осуществляет также выработку сигнала управления нагревателем (ПИД регулирование). Значения температуры порогов срабатывания внутренних реле, также коэффициентов ПИД регулирования задаются кнопками, расположенными на передней панели измерителя температуры.
Модификации измерителей отличаются типом входного преобразователя и организацией выходных управляющих сигналов.
Обозначение: 001 - простой измеритель температуры, не содержит сервисных функций и управляющих элементов.
101 - измеритель пороговый регулятор, имеет два. выходных оптореле.
201 - измеритель регулятор, имеет ПИД-регулятор, барграф, показы^рщИй..
отклонение от заданной температуры ± 10 единиц, и три выходных опт
Для документ,
Основные технические характеристики.
|
Питание измерителя от сети переменного тока |
220^.33 В, 50 Гц; |
|
Потребляемая мощность не более |
2,5 Вт; |
|
Габаритные размеры не более |
160x60x68 мм; |
|
Масса не более |
0,6 кг; |
|
Срок службы |
12 лет; |
|
Средняя наработка на отказ |
45000 ч. |
Тип входного преобразователя и диапазон измеряемых температур:
Входной преобразователь - термопреобразователь сопротивления с трехпроводной схемой подключения по ГОСТ 6651.
|
НСХ по ГОСТ 6651 |
Си 50 |
Си 100 |
СибО |
СиЮО |
Pt 50 |
Pt'100 |
Pt 50 |
Pt100 |
Pt500 |
|
Обозначение |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
|
Диапазон температур, °C |
-50.. +200 |
-50... +500 |
-200...+650 |
-200...+850 |
|
Обозначение |
1 |
2 |
3 |
4 |
Возможные сочетания: 011; 021; 031; 041; 051; 052; 053; 054; 061; 062; 063; 064; 071; 072; 073; 074; 081; 082; 083; 084; 091; 092; 093; 094, где первые две цифры определяют входной преобразователь, третья цифра ~ диапазон температур.
Входной преобразователь - термопара по ГОС I 3044.
|
нсх |
ХА(К) |
XK(L) |
ЖК(з) |
|
Диапазон температур |
0...1200 |
0...800 |
0...750 |
|
Обозначение |
210 |
220 |
230 |
|
НСХ |
НН(Ы) |
ХК(Е) |
|
Диапазон температур, °C |
0...1200 |
0...700 |
|
Обозначение |
240 |
250 |
По заказу потребителя допускается изменять указанный диапазон температур с отметкой в паспорте измерителя.
Обозначение 100 присваивается измерителям с вольтовым входным сигналом
По заказу потребителя на индикатор в этом случае может выводиться значение входной величины, в процентах от диапазона, или заданное потребителем абсолютное значение измеряемой величины.
В этом случае возможно использование двух входов измерителей с поочередным выводом информации на цифровой индикатор и изменением по требованию потребителя алгоритма срабатывания выходных оптореле
|
Предел допускаемой приведенной погрешности, % |
0,25 |
0,5 |
1,0 |
2,0 |
|
Обозначение |
_______1 |
____2 |
3 |
4 |
|
Выходной интерфейс |
Нет |
RS232 |
RS485 |
|
Обозначение |
0 |
______________ 1 |
2 |
Знак Государственного реестра.
Знак Государственного реестра наносится типографским способом на паспорт и бирку, наклеиваемую на измеритель.
Комплектность
В комплект поставки входят:
- измеритель температуры ИРТН;
- руководство по эксплуатации ТНИВ 405500,003 РЭ;
- паспорт ТНИВ 405500.003 ПС;
- методика поверки МП. ВТ. 044 200Х(поставляется по заказу организаций осуществляющих поверки).
Поверка
Поверка измерителей производится в соответствии с методикой поверки
МП. ВТ.Й2/ 200Д. в соответствии с СТБ 8003-93, Периодичность поверки - один раз в год.
Для поверки используются следующие средства поверки:
- магазин сопротивлений Р - 4831;
~ источник питания постоянного тока 55 - 49;
- вольтметр В7 - 34/А;
- прибор комбинированный Ц43 17;
- мегаомметр постоянного тока М4100/3;
- установка УПУ-1М;
- камера тепла и холода Чегет-1;
Схема клеймения:
Место клеймения

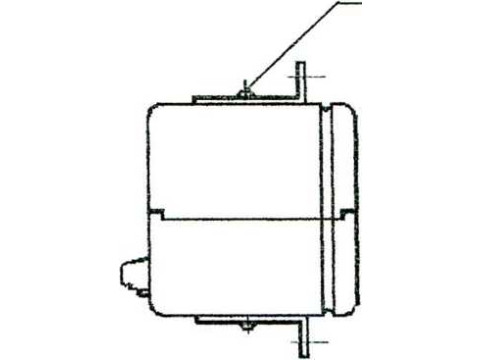

Рисунок 1 - Вид измерителя сбоку
Нормативные документы
ГОСТ 12997-84;
ТУ РБ 300044107. 007 - 2001.
Заключение
Измерители температуры ИРТН соответствуют требованиям ТУ РБ 300044107. 007 - 2001, ГОСТ 12997 - 84.
