Преобразователи температуры измерительные SensyTemp (далее - преобразователи SensyTemp) предназначены для измерения температуры газовых и жидких сред.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 10 1388 01
Наименование	Преобразователи температуры измерительные Sensy Temp
Год регистрации	2001
Номер сертификата	3693
Дата регистрации	2005-11-30
Срок действия	2006-08-29
Получатель сертификата	фирма "ABB Process Industries GmbH", Германия (DE)

Производитель / Заявитель

фирма "ABB Process Industries GmbH"

Адрес: .

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится: для преобразователей Sensy Temp WT D по МП.МнН1051-2001 (утверждена БелГИМ), для преобразователей Sensy Temp ТW по МРБ МП.1507-2005 для остальных преобразователей по ГОСТ 8.338-78

Поверители

Скачать

Описание типа РБ 03 10 1388 01 [2001-01-01]

rb-03-10-1388-01_2001-01-01.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - предприятия химической, нефтехимической, фармацевтической, пищевой и других отраслей промышленности.

Описание

В зависимости от конструкции защитной арматуры и принципа действия преобразователи SensyTemp имеют следующие исполнения:

- SensyTemp TW Т, SensyTemp ЕТ Т, SensyTemp IS Т (преобразователи термоэлектрические);

- SensyTemp WT D (термометры биметаллические);

- SensyTemp TW с траисмиттерным блоком TS 02.

Преобразователи SensyTemp TW Т, SensyTemp ЕТ Т, SensyTemp IS Т представляют собой чувствительный элемент, состоящий из двух термоэлектродов, сваренных между собой и изолированных друг от друга изоляторами. Термоэлектроды чувствительного элемента подсоединены к клеммам клеммной коробки.

Принцип действия преобразователей SensyTemp TW Т, SensyTemp ЕТ Т, SensyTemp IS Т, SensyTemp TW с траисмиттерным блоком TS 02 основан на генерировании термо-ЭДС, возникающей вследствие разницы температур между двумя соединениями различных металлов или сплавов, образующих часть одной и гой же цепи.

Преобразователи SensyTemp TW с траисмиттерным блоком TS 02 предназначены для преобразования измеренных значений температуры в аналоговый сигнал imgseta^HOi о тока (4 - 20) мА.

Преобразователи SensyTemp WT D по способу выдачи измерительной информации являются показывающими приборами, принцип действия которых состоит в деформации биметаллической пружины при изменении температуры измеряемой среды.

Внешний вид преобразователей SensyTemp приведен на рисунках 1, 2.

Рисунок 1. Внешний вид преобразователя температуры измерительного SensyTemp WT D

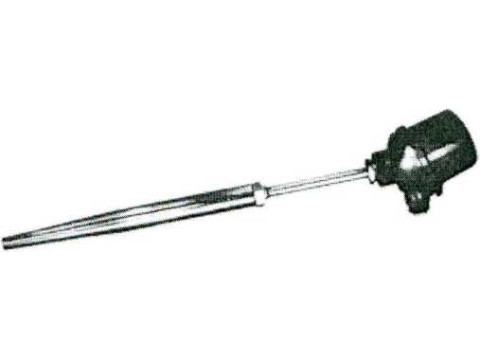

Рисунок 2. Внешний вид преобразователя температуры измерительного SensyTemp TW Т

(■"й/'лсс’эп-ьмй реестр) 1 измерений /

\ РеСИу-олнги Беларусь /

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики преобразователей SensyTemp указаны в таблицах 1-2.

Таблица 1 (исполнения SensyTemp TW Т, SensyTemp ЕТ Г, SensyTemp IS Т ,

SensyTemp TW с трансмиттерным блоком TS 02)

Наименование характеристики	Значение характеристики
Класс точности по ГОСТ 6616-94	1	2
Обозначение номинальной статической характеристики (НСХ) по ГОСТ 6616-94	К (NiCr-Ni)	К (NiCr-Ni)
Диапазон измеряемых температур. °C	от минус 35 до 1000	от минус 35 до 1200
Пределы измеряемого отклонения от НСХ, °C	от минус 35 до 375 °C ±1,5 свыше 375 до 1000 °C ± 0,004t, где t - измеряемая температура	от минус 35 до 333 °C ±2,5 свыше 333 до 1200 °C ± 0,0075t, где t - измеряемая температура
Пределы допускаемой приведенной погрешности трансмиттерного блока TS 02, %	±1.0
Параметры выхода трансмиттерного блока: ток, мА	4-20
Напряжение питания постоянного тока трансмиттерного блока, В: для TS 02 для TS 02- Ех	от 11,5 до 30 от 11,5 до 29.4
Диапазон температур окружающей среды при эксплуатации, °C	от минус 40 до плюс 85
Относительная влажность при эксплуатации, %	до 100 % без конденсации влаги

Таблица 2 (исполнение SensyTemp WT D)

Наименование характеристики	Значение характеристики
Минимальная измеряемая температура, t,lu„, °C	минус 30
Максимальная измеряемая температура, tmin, °C	600
Пределы допускаемой приведенной погрешности, %:
при температуре от минус 30 °C до 160 °C	±1,0
при температуре свыше 160 °C до 400 °C	±1,5
при температуре свыше 400 °C до 600 °C	±2,0
Вариация показаний, % от диапазона измерений	±0,5

|ГОСУДДЭС!8?НННЙ. реестр] I среде/а измерений /

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на инструкцию по эксплуатации преобразователей SensyTemp типографским способом.

Комплектность

В комплект поставки входят:

- преобразователь SensyTemp;

- инструкция по эксплуатации;

- методика поверки МП.МН 1051-2001 (для преобразователей SensyTemp WT D);

- методика поверки МРБ МП. 1507 - 2005 (для преобразователей SensyTemp TW с трансмиттерным блоком TS 02).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы “ABB Process Industries GmbH”, Германия.

ГОСТ 8.338-78 “Термопреобразователи технических термоэлектрических термометров. Методы и средства испытаний”.

МП.МН 1051-2001. "Преобразователи температуры измерительные типа SensyTemp исполнения SensyTemp WT D фирмы “ABB Automation Systems GmbH”, Германия. Методика поверки "

МРБ МП. 1507 - 2005. "Трансмиттерные блоки TS 02 фирмы “ABB Process Industries GmbH”, Германия. Методика поверки".
