Преобразователи измерительные ИП-02

Назначение

Преобразователи измерительные ИП-02 (далее - ИП) в составе теплосчетчиков предназначены для измерения и преобразования входных сигналов от первичных преобразователей расхода (далее - ППР), термопреобразователей сопротивления (далее -ТСП), датчиков давления (далее - ДД), в значения тепловой мощности (количества теплоты) и расхода теплоносителя.

Область применения - теплоэнергетика, жилищно-коммунальное хозяйство, промышленные, административно-бытовые и другие объекты закрытых и открытых систем теплоснабжения, в том числе и для коммерческого учета.

Описание

Принцип работы ИП основан на измерении параметров теплоносителя (расхода, температуры, давления) с помощью ППР, ТСП, ДД, и определении тепловой мощности (количества теплоты), расхода теплоносителя путем обработки результатов измерения микропроцессорным устройством ИП.

В ИП возможно подключение до трех первичных ППР, от одного до четырех ТСП с номинальной статической характеристикой преобразования 100П или Pt 100 по ГОСТ 6651, одного расходомера (водосчетчика) с импульсным выходом и от одного до четырех первичных преобразователей давления с нормируемым выходным токовым сигналом в диапазоне от 4 до 20 мА.

ИП обеспечивает индикацию на жидкокристаллическом индикаторе, имеющем две строки по 16 буквенно-цифровых знаков, параметров, указанных в таблице 1.1.

Таблица 1.1

Наименование параметра

- количество теплоты Q1, ГДж;______________________________

- количество теплоты Q2*, ГДж;_____________________________

- количество теплоты Q1, Гкал;_______________________________

- количество теплоты Q2*, Гкал;______________________________

- тепловая мощность, Гкал/ч;

- тепловая мощность, МВт;_________________________________

- объемный расход теплоносителя G1, м3/ч;

- объемный расход теплоносителя G2*, м3/ч;

- объемный расход теплоносителя G3*, м3/ч;

- массовый расход теплоносителя, т/ч;__________________________

- объем теплоносителя VI, м ;_________________________________

- объем теплоносителя V2*, м ;_______________________________

- объем теплоносителя УЗ*, м ;

- масса теплоносителя, т;_______________________________________

- температура теплоносителя tl, °C;____________________________

- температура теплоносителя t2, °C;____________________________

- температура теплоносителя t3*, °C;___________________________

- температура теплоносителя t4*, °C;___________________________

- разность температур теплоносителя tl и t2, °C;_________________

- разность температур tl и t3, или t2 и t3, °C;______________________

- разность температур теплоносителя t3* и t4*, °C;_______________

- избыточное давление pl и р2, МПа;_________________________

- избыточное давление рЗ* и р4*, МПа;________________________

- среднечасовые (за 1280 час.), среднесуточные (за 512 сут.) и среднемесячные (за 240 мес.) значения параметров количества теплоты, объемного или массового расхода, температуры теплоносителя;

- календарь с указанием года, месяца, числа, часа, минут и секунд;

- время работы прибора без ошибок Тнар, ч;___________________

- время работы прибора при наличии ошибок Тошб, ч;

- индикация самодиагностики;

- индикация режима печати.__________________________________

Примечание - * означает, что данный параметр отображается

в зависимости от исполнения.

Выбор индицируемого параметра осуществляется с помощью кнопок, расположенных на крышке корпуса ИП.

В зависимости от конструктивного исполнения и программного обеспечения ИП имеют следующие исполнения:

- ИП-02-1 (исполнение 1). Для однопоточного теплосчетчика. Измерение тепловой энергии по одному трубопроводу в закрытых и открытых системах водяного теплоснабжения;

- ИП-02-2 (исполнение 2). Для сдвоенного однопоточного теплосчетчика. Измерение тепловой энергии в двух закрытых и открытых системах водяного теплоснабжения;

- ИП-02-3 (исполнение 3). Для двухпоточного теплосчетчика. Измерение тепловой энергии по двум трубопроводам в закрытых и открытых системах водяного теплоснабжения;

- ИП-02-4 (исполнение 4). Для трехпоточного теплосчетчика. Измерение тепловой энергии по трем трубопроводам в закрытых и открытых системах водяного теплоснабжения.

ИП имеют последовательный интерфейс RS232 для подключения к ЭВМ, модему через адаптер или переносимому пульту для снятия накопленной информации и организации системы автоматизированного сбора данных и регулирования.

ИП имеет вход для приема нормированной информации от внешнего расходомера-водосчетчика с контактным ("сухой контакт") или электроизолированным пассивным ("открытый коллектор") выходом.

Значение веса входного импульса (в дм3/импульс) определяется по паспорту примененного расходомера и программируется при оформлении заказа.

ИП обеспечивает сохранение накопленных и архивных значений параметров теплоносителя в соответствии с таблицей 1.1, а также запрограммированных данных в энергонезависимой памяти в случае отсутствия или отключения сетевого питания.

Схема с указанием мест пломбирования и нанесения знака поверки (клейма-наклейки) на ИП приведена в Приложении А к описанию типа.

Внешний вид ИП приведен на рисунке 1.

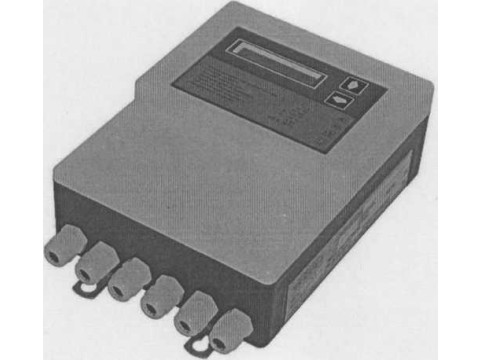

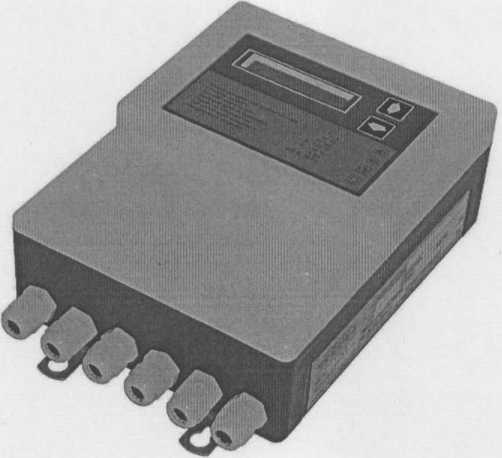

Рисунок 1 - Внешний вид ИП

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Диапазон преобразования входного сигнала от ТСП в значения температуры воды от 2 °C до 150 °C.

2 Диапазон преобразования входного сигнала от ТСП в значения разности температуры воды от 2 °C до 148 °C.

3 Пределы относительной погрешности преобразования количества теплоты, %: ±(0,5+ATmin/AT) - при подключении ИП в режиме однопоточного измерения количества теплоты;

±(l,0+ATmin /(ТП-ТХ)±ДТМИН/(ТО-ТХ)) - при подключении ИП в режиме двухпоточного измерения количества теплоты;

где ATmin - минимальная разность температур, измеряемая ИП;

АТ - измеряемая разность температур;

Тп - температура в подающем трубопроводе;

То - температура в обратном трубопроводе;

Тх - температура в трубопроводе холодного водоснабжения.

4 Пределы допускаемой абсолютной погрешности преобразования входных сигналов от термопреобразователей сопротивления в значения температуры для каждого измерительного канала ±0,1 °C.

5 Пределы допускаемой относительной погрешности счетчика времени ИП ±0,01 %.

6 Пределы допускаемой приведенной погрешности преобразования токового входного сигнала в значения давления ±0,5 %.

7 Пределы допускаемой относительной погрешности измерения расхода ИП при преобразовании входного импульсного сигнала ±0,1 %.

8 Время установления рабочего режима не более 20 минут.

9 Средняя наработка на отказ не менее 40 000 ч.

10 Полный средний срок службы не менее 10 лет.

11 Электрическое питание ИП осуществляется от сети переменного тока напряжением (230^) В» частотой (50 ± 1) Гц.

12 Электрическая мощность, потребляемая ИП, не более 10 В-А.

13 Масса ИП не более 1,5 кг.

14 Габаритные размеры ИП не более 170 х 230 х 95 мм.

15 Диапазон температуры и влажности окружающего воздуха в рабочих условиях:

- температура окружающего воздуха от 5 °C до 55 °C;

- относительная влажность воздуха до 95 % при температуре 35 °C.

16 Степень защиты оболочки IP54 по ГОСТ 14254.

17 Уровень радиопомех, создаваемых ИП, не более значений, установленных в СТБ ЕН 55022-2006.

18 Климатические условия транспортирования:

- температура от минус 25 °C до плюс 50 °C;

- относительная влажность (95 ± 3) % при температуре 35 °C.

19 ИП устойчивы к динамическим изменениям напряжения сети электропитания по СТБ ЕН 1434-4 (п. 6.10), СТБ МЭК 61000-4-11-2006, СТБ ГОСТ Р 51649 (п. 5.5.4), критерий качества функционирования А.

20 ИП устойчивы к наносекундным импульсным помехам по СТБ ЕН 1434-4 (п. 6.11.1), СТБ МЭК 61000-4-4-2006, СТБ ГОСТ Р 51649 (п.5.5.5), критерий качества функционирования А.

21 ИП устойчивы к электростатическим разрядам по СТБ ЕН 1434-4 (п. 6.13), СТБ МЭК 61000-4-2-2006, СТБ ГОСТ Р 51649 (п. 5.5.8) критерий качества функционирования А.

22 ИП устойчивы к микросекундным импульсным помехам большой энергии для 3-го класса условий эксплуатации по СТБ ЕН 1434-4   (п.   6.11.2),

СТБ МЭК 61000-4-5-2006, СТБ ГОСТ Р 51649 (п. 5.5.6), критерий качества функционирования А.

23 ИП устойчивы к радиочастотному электромагнитному полю второй степени жесткости по СТБ ЕН 1434-4 (п. 6.12), СТБ МЭК 61000-4-3-2009, критерий качества функционирования А.

Знак утверждения типа

Знак Утверждения типа средств измерений наносится на переднюю панель ИП и на титульный лист паспорта на измерительный преобразователь ИП-02 типографским способом.

Комплектность

Комплект поставки ИП приведен в таблице 1.2.

Таблица 1.2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 14532321.007-96 "Измерительные преобразователи ИП-02. Технические условия.

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ГОСТ 12.2.091-2002 "Изделия электротехнические. Общие технич Общие требования безопасности".

МП.МН 149 - 2006. «Теплосчетчики ТЭРМ-02». Методика повер

Заключение

Измерительные преобразователи ИП-02 соответствуют требованиям ТУ РБ 14532321.007-96, ГОСТ 12997-84, ГОСТ 12.2.091-2002, МП.МН 149-2006.

Межповерочный интервал устанавливается в соответствии с законодательством страны, эксплуатирующей преобразователь измерительный ИП-02.

В Республике Беларусь межповерочный интервал - не более 12 месяцев (при применении преобразователя измерительного ИП-02 в сфере законодательной метрологии).

При использовании преобразователя измерительного ИП-02 в составе теплосчетчиков ТЭРМ-02 первый межповерочный интервал - не более 48 месяцев, в дальнейшем - не более 24 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
