Газоанализаторы AP-370
| Номер в ГРСИ РФ: | РБ 03 09 3909 08 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "HORIBA ABX SAS", Франция |
|
Описание типа РБ 03 09 3909 08 [2009-03-19]
rb-03-09-3909-08_2009-03-19.pdf
|
Скачать |
Газоанализаторы АР-370 (далее - анализаторы) предназначены для непрерывного измерения содержания окиси углерода СО, двуокиси серы SO2, сероводорода H2S, окиси азота NO, двуокиси азота NO2 и суммы окислов азота NOX, аммиака NH3, метана СНд и суммы углеводородов, озона О3 в атмосферном воздухе и воздухе рабочей зоны.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3909 08 |
| Наименование | Газоанализаторы AP-370 |
| Год регистрации | 2008 |
| Номер сертификата | 5581 |
| Дата регистрации | 2008-11-27 |
| Срок действия | 2013-11-27 |
| Получатель сертификата | фирма "HORIBA Europe GmbH", Германия (DE) |
Производитель / Заявитель
фирма "HORIBA Europe GmbH"
Адрес: Hans-Mess-Strasse 6, 61440, Oberursel
Контакты: 0 61 72/13 96-0 / 0 61 72/13 73 85
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.ГМ 967-2008. |
Поверители
Скачать
|
Описание типа РБ 03 09 3909 08 [2009-03-19]
rb-03-09-3909-08_2009-03-19.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы АР-370 (далее - анализаторы) предназначены для непрерывного измерения содержания окиси углерода СО, двуокиси серы SO2, сероводорода H2S, окиси азота NO, двуокиси азота NO2 и суммы окислов азота NOX, аммиака NH3, метана СНд и суммы углеводородов, озона О3 в атмосферном воздухе и воздухе рабочей зоны.
Газоанализаторы применяются для экологического мониторинга атмосферного воздуха в жилых зонах, а также в различных областях промышленности.
Описание
Газоанализаторы АР-370 представляют собой стационарные автоматические средства измерений непрерывного действия и выполнены в виде самостоятельного изделия. Газоанализаторы могут быть применены в составе системы, состоящей из газоанализаторов АР-370 различных модификаций и управляемой персональным компьютером.
Лист 1 из 8
|
Газоанализаторы АР-370 |
Внесены в Государственный реестр средств измерений Республики Беларусь Регистрационный № Р/) Pi PpPPtf Р 9 CtP |
В зависимости от измеряемого компонента и принципа действия выпускают газоанализаторы пяти модификаций.
Газоанализаторы модификации АРМА-370 предназначены для определения содержания окиси углерода СО. Принцип действия газоанализаторов основан на использовании перекрестной модуляции анализируемой пробы и образцовой газовой смеси при помощи соленоидного клапана, при которой фиксированные дозы газов поочередно вводятся в измерительную камеру. Информативным параметром входного сигнала газоанализатора модификации АРМА-370 является модулированный сигнал, пропорциональный разности содержания окиси углерода в анализируемой пробе и в образцовой газовой смеси.
Газоанализаторы модификации APSA-370 предназначены для определения содержания двуокиси серы SO?. Принцип действия газоанализаторов основан на явлении флуоресценции молекул SO? при воздействии ультрафиолетового излучения. Интенсивность излучения, испускаемого возбужденными молекулами SO2, пропорциональна содержанию двуокиси серы в анализируемой пробе. В составе газоанализаторов модификации APSA-370 также имеется встроенный конвертер H2S, обеспечивающий возможность измерения содержания сероводорода H2S.
Газоанализаторы модификации APNA-370 предназначены для измерения содержания окиси азота NO, двуокиси азота NO? и суммы окислов азота NOX. Принцип действия газоанализаторов данной модификации основан на двойной перекрестной модуляции потоков с использованием хемилюминесценции, суть которой состоит в разделении анализируемого газа на две части, одна из которых анализируется с преобразованием (восстановлением NO? до NO) с целью определения содержания суммы окислов NOX, а другая анализируется без преобразования с целью определения содержания NO. Содержание NO? определяется как разность концентраций NOX и NO. Газоанализаторы APNA-370 могут выпускаться в исполнении APNA-370/NH3 в состав которого входит конвертер NH3, выполненный в виде отдельного блока, обеспечивающий возможность измерения содержания аммиака.
Газоанализаторы модификации АРНА-370 предназначены для определения содержания метана СН4 и суммы углеводородов. Принцип действия газоанализаторов основан на использовании пламенно-ионизационного детектора. Содержания суммы углеводородов при этом пропорциональна ионизационному току между электродами. Для определения содержания метана СН4 проба подается в детектор через устройство отсечения, в котором окисляются углеводороды, за исключением метана. В газоанализаторах данной модификации также реализована возможность определения содержания суммы углеводородов без учета метана.
Газоанализаторы модификации АРОА-370 предназначены для определения содержания озона О3. Принцип действия основан на абсорбции ультрафиолетового излучения молекулами озона на фиксированной длине волны (253,7 нм). При этом методе анализируемый газ, пропущенный через фильтр, разделяется на два потока. Анализируемый газ одного потока пропускается через деозонатор, который удаляет содержащийся в нем озон, и затем в качестве сравнительного газа направляется в измерительную ячейку. Анализируемый газ другого потока вводится непосредственно в измерительную ячейку. Переключение потоков осуществляется с помощью магнитного клапана. Измерительная ячейка облучается светом ртутной лампы, дающей ультрафиолетовое излучение с центральной длиной волны 253Д'нм.
Детектор, содержащий фотодиод и преобразователь для обработки электрических сигналов, измеряет абсорбцию ультрафиолета озоном.
Содержание озона определяется как разность измеренного поглощения ультрафиолетового излучения между сравнительным и анализируемым газом.
На передней панели газоанализаторов АР-370 расположены органы управления и сенсорный жидкокристаллический дисплей. Связь с внешними устройствами осуществляется через последовательный порт RS-232, а также при помощи аналогового выходного сигнала постоянного тока 4 — 20 мА. По требованию заказчика могут быть реализованы аналоговые выходные сигналы напряжения 0-1 В, 0 - 10 В.
В газоанализаторах реализованы: возможность отображения текущего и среднего значения объемной доли содержания определяемых компонентов, режимы автоматической калибровки, автоматическое определение поддиапазона измерений.
Опломбирование от несанкционированного доступа производится заливкой пломбировочной мастики в чашку винта, расположенного на боковой стенке корпуса газоанализаторов с нанесением оттиска поверительного клейма. Общий вид газоанализаторов (на примере одной из модификаций) приведен на рисунке 1, общий вид конвертера NH3, схема опломбирования газоанализаторов и конвертера -в приложении А.
На лицевую панель газоанализаторов наносится знак поверки (клеймо-наклейка), по результатам поверки также оформляется свидетельство о поверке. Схема нанесения на газоанализаторы знака поверки приведена в приложении А.

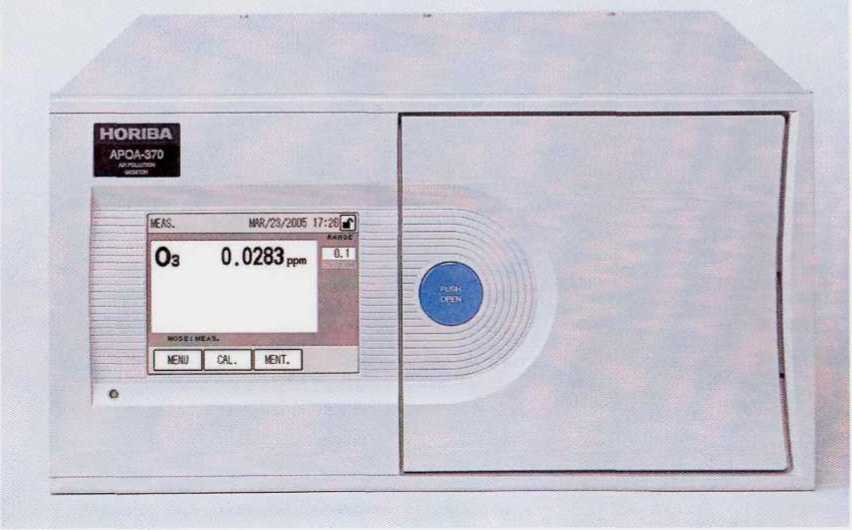

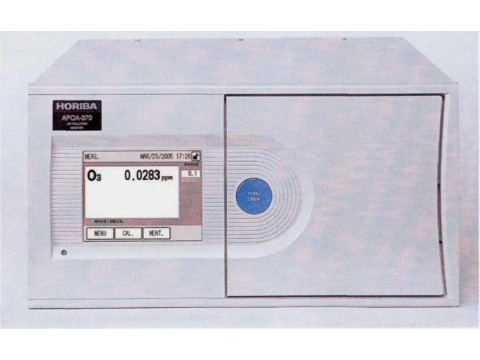

Рисунок 1. Общий вид газоанализаторов АР-370
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики газоанализаторов
АР-370 всех модификаций приведены в таблице 1
Таблица 1
|
Наименование характеристики |
Модификации газоанализаторов АР-370 | ||||
|
АРМА-370 |
APSA-370 |
APNA-370 |
АРНА-370 |
АРОА-370 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Измеряемые компоненты |
окись углерода (СО) |
двуокись серы (SO2), сероводород (H2S) |
окись азота (NO), двуокись азота (NO2), сумма оки-слов азота (NOX), аммиак (NH3) |
метан (СН4), сумма углеводородов |
озон (Оз) |
|
Диапазон измерений, ppm |
от 0 до 50 |
от 0 до 0,5 |
от 0 до 1 |
от 0 до 50 |
от 0 до 0,2 |
|
Поддиапазоны измерений, ppm |
от 0 до 5 от 0 до 10 от 0 до 20 от 0 до 50 |
от 0 до 0,05 от 0 до 0,1 от 0 до 0,2 от 0 до 0,5 |
от 0 до 0,1 от 0 до 0,2 от 0 до 0,5 от 0 до 1 |
от 0 до 5 от 0 до 10 от 0 до 20 от 0 до 50 |
от 0 до 0,1 от 0 до 0,2 |
|
Пределы допускаемой основной приведенной погрешности измерений газоанализаторов по показаниям дисплея и по выходному сигналу, % |
±20 (участок диапазона измерений 0-5 ppm) |
±25 (участок диапазона измерений 0-0,05 ppm) |
±25 (участок диапазона измерений 0-0,1 ppm) |
±20 (участок диапазона измерений 0-5 ppm) |
±20 (участок диапазона измерений 0-0,1 ppm) |
|
Пределы допускаемой основной относительной погрешности измерений газоанализаторов по показаниям дисплея и по выходному сигналу, % |
±20 (участок диапазона измерений 5-50 ppm) |
±25 (участок диапазона измерений 0,05-0,5 ppm) |
±25 (участок диапазона измерений 0,1- 1 ppm) |
±20 (участок диапазона измерений 5-50 ppm) |
±20 (участок диапазона измерений 0,1-0,2 ppm) |
|
Вариация показаний и выходного сигнала газоанализаторов, пределов основной погрешности измерений, не более |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
Предел обнаружения газоанализаторов |
0,02 ppm (при Зо) |
0,5 ppb (при Зо) |
0,5 ppb (при Зо) |
0,022 ppm (при За) |
0,5 ppb (при Зо) |
|
Время установления показаний газоанализаторов, с, не более |
60 |
180 |
120 |
60 |
120 |
|
Время прогрева газоанализаторов, ч, не более |
3 |
3 |
3 |
3 |
3 |
|
Напряжение питания от сети переменного тока, В |
220±22 |
220±22 |
220±22 |
220±22 |
220±22 |
|
Частота переменного тока сети питания, Гц |
50±0,5 |
50±0,5 |
5О±О,5 |
50±0,5 |
50±0,5 |
|
Потребляемая мощность от сети переменного тока, В А, не более |
150 |
150 |
220 |
270 |
ТПЖа |
V \Для документов^
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Рабочие условия эксплуатации: -температура окружающего воздуха, °C; -относительная влажность воздуха, %; -атмосферное давление, кПа |
от 5 до 40 80 при 30 °C от 84 до 106,7 |
от 5 до 40 80 при 30 °C от 84 до 106,7 |
от 5 до 40 80 при 30 °C от 84 до 106,7 |
от 5 до 40 80 при 30 °C от 84 до 106,7 |
от 5 до 40 80 при 30 °C от 84 до 106,7 |
|
Скорость газа в каналах газоанализаторов, дм3/мин |
от 1,4 до 1,6 |
от 0,6 до 0,8 |
от 1,0 до 1,5 |
от 0,8 до 1,0 |
от 0.6 ДО 1,0 |
|
Диапазон изменения аналогового выходного сигнала, мА |
от 4 до 20 |
от 4 до 20 |
от 4 до 20 |
от 4 до 20 |
от 4 до 20 |
|
Нестабильность выходного сигнала, пределов основной погрешности, не более |
0,5 |
0,5 |
0.5 |
0,5 |
0,5 |
|
Габаритные размеры, мм, не более |
430x550x221 |
430x550x221 |
430x550x221 (430x550x221 -для конвертера NH3) |
430x550x221 |
430x550x221 |
|
Масса, кг, не более |
16 |
21 |
21 (20 - для конвертера NH3) |
33 |
15 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию или на переднюю панель газоанализаторов.
Комплектность
Г азоанализатор
Руководство по эксплуатации
Кабель для подключения к сети переменного тока
Фильтрующий элемент
Методика поверки МП.ГМ 967-2008
Нормативные документы
Техническая документация фирмы "HORIBA Europe GmbH”, Германия.
Методика поверки МП.ГМ 967-2008 «Газоанализаторы АР-370».
/Ч
II IГосударс ионный рмар] 11
11 I емс™ измерений I I \\ \ гег.яубл си Беларусь ] II \\ \Ллм дкуимтов/ /1
Заключение
Газоанализаторы АР-370 соответствуют требованиям технической документации фирмы "HORIBA Europe GmbH”, Германия.
Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации
BY/112 02.6.0.0002 от 15.02.2008). Юридический адрес: ул.Лепешинского, 1, 246015, г.Гомель, тел. +375 232 684401.
