Электроды стеклянные промышленные ЭСП-12-14

Назначение

Электроды стеклянные промышленные ЭСП-12-14 предназначены для преобразования активности ионов водорода (значения pH) водных растворов и пульп (кроме растворов, содержащих фтористоводородную кислоту или ее соли и вещества, образующие осадки или пленки на поверхности электродов) в значения электродвижущей силы.

Электроды рассчитаны на применение в паре со вспомогательными электродами в промышленных чувствительных элементах.

Описание

При погружении электрода в контролируемый раствор между поверхностью индикаторного шарика, изготовленного из специального электродного стекла, и измеряемым раствором происходит обмен ионами, в результате которого возникает разность потенциалов, пропорциональная величине pH раствора. Разность потенциалов между измерительным и вспомогательным электродами (потенциал последнего не изменяется от величины рП) подается на вход измерительного преобразователя.

Электроды в соответствии с рисунком 1 представляют собой корпус из калиброванного стекла с впаянным внутрь хлорсеребряным контактным полуэлементом. Внутри полуэлемента находится этикетка, на которой нанесено условное обозначение электрода и шифр координат изопотенциальной точки в скобках после обозначения электрода. К нижней части корпуса приварен индикаторный шарик из специального электродного стекла. В корпус залит раствор, от состава которого зависят координаты изопотенциальной точки рНи и Е„. На верхнюю часть корпуса надет колпачок, внутренняя полость которого заполнена компаундом. Электроды соединяются с прибором при помощи выводного проводника.

Знак поверки (оттиск поверителыюго клейма) наносится на паспорт электродов.

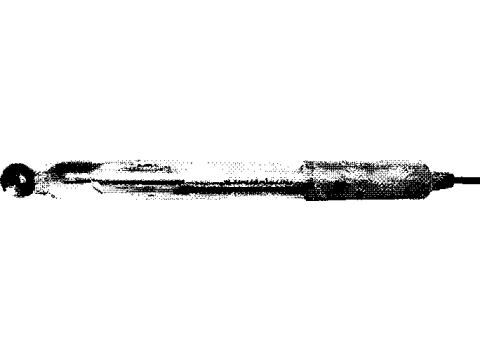

Рисунок 1 - Общий вид электродов стеклянных промышленных ЭСГТ-

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Температура анализируемой среды от 5 до 80 °C.

2 Давление анализируемой среды минус 0,09 до плюс 0,6 МПа.

3 Предельные значения линейного диапазона водородной характеристики:

- при температуре 25 °C - от минус 0,5 до плюс 12 pH;

- при температуре 80 °C - от 0 до 9 pH.

Примечание - Верхние пределы линейного диапазона водородной характеристики электродов при температуре 25 °C указаны для растворов с концентрацией ионов натрия 0,1 моль/дм3.

4 Отклонение водородной характеристики от линейности при предельных значениях pH не превышает ± 0,2 pH.

5 Потенциал электродов, измеренный в стандартном буферном растворе относительно образцового электрода сравнения, не должен отклоняться при выпуске электродов из производства более чем на ± 12 мВ от расчетного значения потенциала Ер, определяемого по формуле

Ер = Еи + St ■ (pHt - рН}1) + А - Д',                                        (1)

где Еи, рНи - номинальные значения координат изопотенциальной точки электродной системы, состоящей из измерительного электрода и электрода сравнения, соответственно, мВ, pH;

St - крутизна водородной характеристики электрода при температуре t °C, рассчитанная по формуле (3), мВ/pH;

pHt - значение pH стандартного буферного раствора при температуре t °C;

А - разность между номинальным значением потенциала электрода сравнения и действительным значением потенциала образцового электрода сравнения, мВ. Номинальное значение потенциала электрода сравнения относительно нормального водородного электрода при температуре 20 °C равно 202,0 мВ;

Д' - поправка к потенциалу образцового электрода сравнения на отклонение его температуры от 20 °C, мВ

Д’ = Kt (t - 20),                                                (2)

где Kt - температурный коэффициент потенциала образцового электрода сравнения, указанный в эксплуатационном документе, мВ/°С;

t — температура образцового электрода сравнения в пределах, нормируемых ГОСТ 17792-72.

Отклонение потенциала электрода от расчетного значения не должно превышать:

- ±15 мВ во время хранения у изготовителя;

- ±20 мВ во время хранения у потребителя;

- ±30 мВ после 1000 ч работы.

6 Крутизна водородной характеристики электродов в линейной части кривой St, мВ/pH, по абсолютной величине не менее:

0,985 при выпуске из производства и во время всего срока хранения,

0,97 после 1000 ч работы

от значения, рассчитываемого по формуле

St --(54,197 + 0,1984 • t),                                                (3)

где t' температура анализируемой среды, °C.

7 Отклонение значения координаты изопотенциальной точки рНи от номинальной величины, указанной в паспорте на электроды, не должно превышать:

- ±0,3 pH при выпуске из производства;

- ±0,4 pH во время хранения у изготовителя;

- ±0,5 pH во время хранения у потребителя;

- ±0,6 pH при последующих проверках.

Отклонение значения координаты изопотенциальной точки Еи от номин ны, указанной в паспорте на электроды, не должно превышать:

- ±25 мВ при выпуске из производства;

- ±50 мВ после 1000 ч работы.

8 Электрическое сопротивление электродов при температуре 20 °C от 10 до 90 МОм.

9 Электрическое сопротивление электродов при минимальном значении температуры анализируемой среды не более Г109 Ом.

10 Вероятность безотказной работы электродов за 1000 ч не менее 0,9.

11 Средний ресурс электродов - 1000 ч.

12 Габари тные размеры электродов, не более:

- диаметр                                       - 12 мм;

- длина без учета длины выводного проводника - 155 мм;

- длина выводного проводника                   - 3000 мм.

13 Масса электродов не более 70 г.

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта электродов типографским способом.

Комплектность

В комплект поставки входит:

- электрод      - от 1 до 2 шт. в зависимости от заказа;

- паспорт       - 1 экз. на каждый электрод;

- упаковка - 1 шт.

Руководство по эксплуатации с разделом «Методика поверки» поставляется по требованию потребителя на партию электродов.

Нормативные документы

ТУ BY 400002024.021-2008 Электроды стеклянные промышленные ЭСП-12-14.

МП.ГМ 968-2008 Электроды стеклянные промышленные ЭСП-12-14. Методика поверки.

Заключение

Электроды стеклянные промышленные ЭСП-12-14 соответствуют требованиям ТУ BY 400002024.021-2008.

Государственные испытания проведены центром испытаний средств измерений Государственного предприятия «Гомельский ЦСМС», ул. Лепешинского, 1, 246015, г. Гомель, аттестат аккредитации № ВУ/112 02.6.0.0002 от 15.02.2008.
