Анализаторы концентрации нитратов и растворенных органических веществ StamoSens
| Номер в ГРСИ РФ: | РБ 03 09 3401 09 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
Анализаторы концентрации нитратов и растворенных органических веществ StamoSens, далее - анализаторы, в зависимости от модификации, предназначены для измерения в различных водных растворах концентрации нитрат-иона (NO3 ) / нитратного азота (NO3-N) (модификация с первичным преобразователем CNM750 и измерительным преобразователем CNS70) или растворенных органических веществ (модификация с первичным преобразователем CSM750 и измерительным преобразователем CSS70).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3401 09 |
| Наименование | Анализаторы концентрации нитратов и растворенных органических веществ StamoSens |
| Год регистрации | 2009 |
| Номер сертификата | 5977 |
| Дата регистрации | 2009-07-30 |
| Срок действия | 2012-06-28 |
| Получатель сертификата | фирма "ENDRESS+HAUSER Conducta GmbH+Co.KG", Германия (DE) |
Производитель / Заявитель
фирма "ENDRESS+HAUSER Conducta GmbH+Co.KG"
Адрес: Dieselstrasse 24, D-70839, Gerlingen
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП 1733-2007 |
Поверители
Скачать
|
Описание типа РБ 03 09 3401 09 [2010-10-05]
rb-03-09-3401-09_2010-10-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3401 09 [2007-12-14]
rb-03-09-3401-09_2007-12-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3401 09 [2009-01-01]
rb-03-09-3401-09_2009-01-01.pdf
|
Скачать |
Описание типа
Назначение
Анализаторы концентрации нитратов и растворенных органических веществ StamoSens, далее - анализаторы, в зависимости от модификации, предназначены для измерения в различных водных растворах концентрации нитрат-иона (NO3 ) / нитратного азота (NO3-N) (модификация с первичным преобразователем CNM750 и измерительным преобразователем CNS70) или растворенных органических веществ (модификация с первичным преобразователем CSM750 и измерительным преобразователем CSS70).
Область применения - переработка сточных вод, контроль качества питьевой, технической воды, водоподготовка, химическая, пищевая и другие отрасли промышленности.
Описание
Принцип действия анализаторов состоит в фотометрическом методе измерения концентрации определяемого компонента при прохождении света ультрафиолетового диапазона через измеряемую жидкость.
Конструктивно анализаторы состоят из первичного преобразователя и измерительного преобразователя. Отличие модификаций анализаторов состоит в использовании в них образцовых источников излучения света с различными диапазонами длин волн.
Сигнал от первичного преобразователя воспринимается измерительным преобразователем, преобразуется в числовое значение концентраци^^юторое отображается на ЖКИ или передается через токовый выход 4-20 мА.
Схема с указанием места нанесения знака поверки (клейма-наклейки)/ж>йве^начд^ Приложении к описанию типа

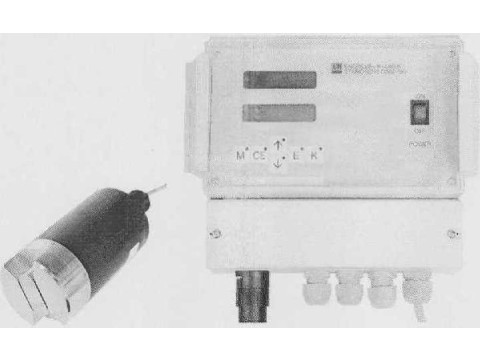

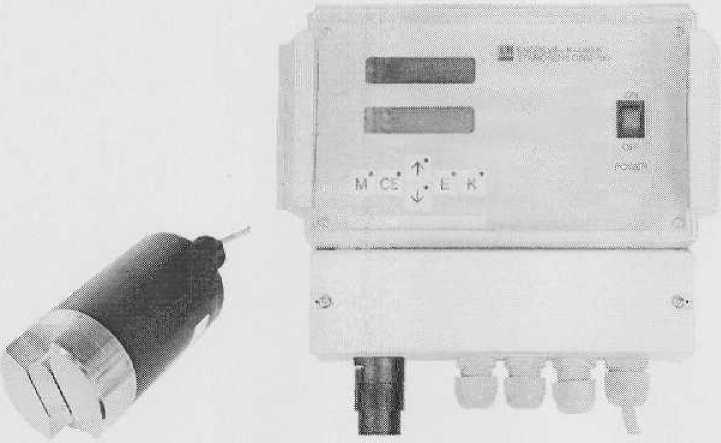

Внешний вид анализаторов представлен на рисунке 1.
Рисунок 1 - Внешний вид анализаторов концентрации нитратов и растворенных органических веществ Stamosens
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов приведены в таблице 1.
Таблица 1.
|
Наименование |
Значения |
|
Диапазон измерения массовой концентрации: - модификация с первичным преобразователем CNM750 и измерительным преобразователем CNS70: - нитрат-иона (NO3‘) - нитратного азота (NO3 N) - модификация с первичным преобразователем CSM750 и измерительным преобразователем CSS70: - растворенных органических веществ |
от 0 до 130 мг/л от 0,2 мг/л до 30 мг/л для измерительного преобразователя CSS70 SAK 0-50: от 0 до 80 мг/л ТОС для измерительного преобразователя CSS70 SAK 0-700: от 0 до 900 мг/л ТОС |
|
Диапазон показаний массовой концентрации растворенных органических веществ: - модификация с первичным преобразователем CSM750 и измерительным преобразователем CSS70: |
для измерительного преобразователя CSS70 SAK 0-50: от 0 до 50 1/м SAK от 0 до 80 мг/л DOC от 0 до 80 мг/л BOD от 0 до 80 мг/л COD для измерительного преобразователя CSS70 SAK 0-700: от 0 до 700 1/м SAK от 0 до 900 мг/л DOC от 0 до 900 мг/л BOD // ( ® \ А от 0 до 900 мг/л COD I \\ \ гвспуомки ъеварусь / // |
Продолжение таблицы 1.
|
Наименование |
Значения |
|
Пределы допускаемой приведенной погрешности измерения массовой концентрации: - модификация с первичным преобразователем CNM750 и измерительным преобразователем CNS70: |
± 8,0 % от значения верхнего предела диапазона измерений нитрат-иона (NO3-) или нитратного азота (NO3-N) |
|
- модификация с первичным преобразователем CSM750 и измерительным преобразователем CSS70: |
± 2,0 % от значения верхнего предела диапазона измерений растворенных органических веществ |
|
Параметры токового выхода |
от 4 до 20 мА, гальванически развязанный |
|
Пределы допускаемой приведенной погрешности токового выхода (4...20 мА) |
± 0,5 % от диапазона |
|
Напряжение питания переменного тока |
(230±23)В |
|
Частота питания переменного тока |
(50±1) Гц |
|
Потребляемая мощность, не более |
15 ВА |
|
Степень защиты оболочки по ГОСТ 14254-96: - измерительного преобразователя - первичного преобразователя |
IP 68 IP54 |
|
Габаритные размеры, не более: - измерительного преобразователя - первичного преобразователя |
241x185x115 мм 0127x360 мм |
|
Масса, не более: - измерительного преобразователя - первичного преобразователя |
1,6 кг 5,0 кг |
|
Длина кабеля, не более: |
2, 5, 7, 15 м (в зависимости от заказа) |
|
Условия эксплуатации: - температура окружающего воздуха - температура измеряемой жидкости - максимальное рабочее давление для первичного преобразователя |
от минус 10 °C до плюс 50 °C от 2 °C до 40 °C 100 кПа |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы.
Комплектность
В комплект поставки входит:
- анализаторы концентрации нитратов и растворенных
органических веществ StamoSens 1 шт.;
- комплект монтажных принадлежностей (по заказу) 1 шт.;
- упаковка 1 шт.;
- руководство по эксплуатации 1 экз.;
- методика поверки МРБ МП. 1733-2010 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы «Endress+Hauser Conducta GmbH+Co.KG», Г МРБ МП. 1733-2007 «Анализаторы концентрации нитратов и раство органических веществ StamoSens. Методика поверки».
Заключение
Анализаторы концентрации нитратов и растворенных органических веществ StamoSens соответствуют технической документации фирмы «Endress+Hauser Conducta GmbH+Co.KG».
Межповерочный интервал - не более 12 месяцев (для анализаторов, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
