Хроматографы газовые GCX

Назначение

Хроматографы газовые GCX предназначены для разделения компонент газовой смеси и вычисления концентрации каждого из них. Хроматографы данного типа могут использоваться только в качестве промышленного измерительного устройства в химической, нефтехимической отраслях, при контроле состояния окружающей среды, при управлении технологическими процессами, при определении таких показателей газа как компонентный состав, калорийность, удельный вес, сжимаемость, плотность, число Воббе в соответствии с ISO 6976.

Описание

Хроматограф газовый GCX представлет собой полностью микропроцессорный газовый анализатор с детектором по теплопроводности (ДТП), способный непрерывно анализировать до 20 компонент одновременно с использованием 4-х колонок и 1-2 калибровочных газов. Концентрации выражается в ppm, процентах, процентах по весу, объемных процентах или процентах по молям. Предусмотрен режим автоматической калибровки через определенное время.

Хроматограф имеет модульную конструкцию, все элементы заключены в компактный, легкий, монтируемый в полевых условиях, взрывозащищенный корпус. Электронные блоки находятся в герметичном отсеке, который полностью изолирован от опасных исследуемых веществ. В устройстве используются электронные контроллеры давления, которые управляют расходом газа и давлением, используя соответствующее программное обеспечение., а также имеется дополнительный встроенный модуль подготовки пробы как жидких так и газообразных веществ.

Вычисление калибровочного коэффициента и компенсация шумов при установке нуля в хроматографах осуществляется автоматически.

Монтаж возможен на трубе, на стойке или на стене.

Хроматограф полностью совместим для работы в сети. Для контроля и управления используется интерфейс, работающий в среде Windows. Местная связь с портативным компьютером осуществляется через модем или последовательный интерфейс RS-232.

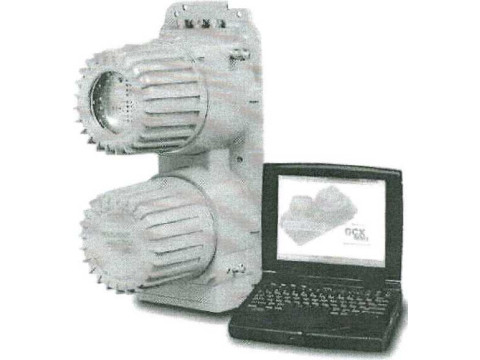

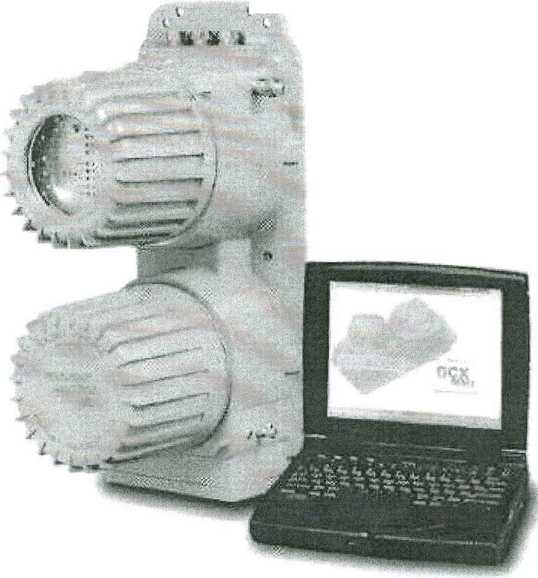

Внешний вид на Рис.1

Рис.1

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

- относительное среднеквадратическое отклонение ( ОСКО ) выходного сигнала по пропану (при п = 10 ) - не более 1%;

- точность измерения, характеризующаяся максимальной разницей между значением выходного сигнала и соответствующим ему значением эталонного входного сигнала -не более ± 1% от полной шкалы;

воспроизводимость измерения, характеризующая стабильность градуировочной характеристики в течение определенного времени или при допускаемом числе анализов без повторной калибровки - не более ± 0,5% от полной шкалы;

автоматическое дозирование пробы - от 0,5 до 10 мкл;

шесть унифицированных токовых выходных сигналов - (4 - 20) мА.

Хроматограф может работать при температуре окружающей среды от 0 до + 50°С и относительной влажности от 5% до 100%.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра может наноситься на эксплуатационную документацию хроматографа газового GCX типографским способом.

Комплектность

Комплектность поставки хроматографа газового GCX в соответствии с технической документацией компании " Emerson Process Management", США.

Нормативные документы

Техническая документация компании " Emerson Process Management", США.

МП. МН 794-2000 с изм. №1 и 2 " Хроматографы газовые GCX". Методика поверки.

Заключение

Хроматографы газовые GCX соответствуют требованиям технической документации компании " Emerson Process Management", США.

Межповерочный интервал - 12 мес.
