Хроматографы газовые STAR
| Номер в ГРСИ РФ: | РБ 03 09 2672 05 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Хроматографы |
| Производитель / заявитель: | "Roston Capital LLC", США |
|
Описание типа РБ 03 09 2672 05 [2005-01-01]
rb-03-09-2672-05_2005-01-01.pdf
|
Скачать |
Хроматографы газовые Star 3800, Star 3900 (в дальнейшем - хроматографы) предназначены для качественного и количественного химического анализа проб природных и искусственных объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 2672 05 |
| Наименование | Хроматографы газовые STAR |
| Год регистрации | 2005 |
| Номер сертификата | 3587 |
| Дата регистрации | 2005-10-05 |
| Срок действия | 2010-09-29 |
| Получатель сертификата | фирма "Roston Capital LLC", США (US) (изготовитель - фирма "Varian Chromatography System", США (US)) |
Производитель / Заявитель
фирма "Roston Capital LLC", США (изготовитель - фирма "Varian Chromatography System", США)
Адрес: США
Контакты: 925-939-2400 // 925-945-2168
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ.МП.1503-2005. |
Поверители
Скачать
|
Описание типа РБ 03 09 2672 05 [2005-01-01]
rb-03-09-2672-05_2005-01-01.pdf
|
Скачать |
Описание типа
Назначение
Хроматографы газовые Star 3800, Star 3900 (в дальнейшем - хроматографы) предназначены для качественного и количественного химического анализа проб природных и искусственных объектов.
Хроматограф может использоваться в химической, нефтехимической, пищевой, фармацевтической отраслях промышленности, при контроле окружающей среды, в судебно-медицинской экспертизе.
Описание
Принцип действия хроматографа основан на разделении смесей веществ и после
дующим их детектировании.
Хроматографы состоят из основного блока, включающего термостат с колонками, блока ввода проб, термостата с детекторами, блока контроля газовых потоков, блока управления, а также систему обработки данных.
В термостате могут располагаться две колонки, каждой из которых соответствует определенный инжектор и детектор. Температура колонок регулируется по заданной программе в режиме линейного измерения (со скоростью до 40 °С/мин). Блок ввода проб включает инжекторы для насадочных и капиллярных колонок.
Хроматографы Star 3800 имеют возможность установить до 3-х инжекторов и детекторов различных типов.
Хроматографы Star 3800 комплектуется следующими детекторами:
- пламенно-ионизационный детектор (далее - ПИД);
- электронно-захватный детектор (далее ЭЗД);
- термоионный (далее - ТИД);
- детектор по теплопроводности (катарометр) (далее - ДТП);
- пульсирующий пламенно-фотометрический (далее ППФД).
Хроматографы Star 3900 комплектуются пламенно-ионизационным детектором (ПИД) и детектором по теплопроводности (ДТП).
Отличительной особенностью хроматографов Star 3900 является полноразмерный термостат, позволяющий устанавливать колонки на держателях как 5-ти так и 7-ми дюймового диаметра (индустриальный стандарт).
Блок управления обеспечивает возможность задания режимов работы инжекторов, колонок, детекторов и индикацию соответствующих параметров на дисплее. Система обработки данных строится на основе персонального компьютера со специальным про-грагммным обеспечением. С помощью обработки данных оператор осуществляет управление работой хроматографа в диалоговом режиме.

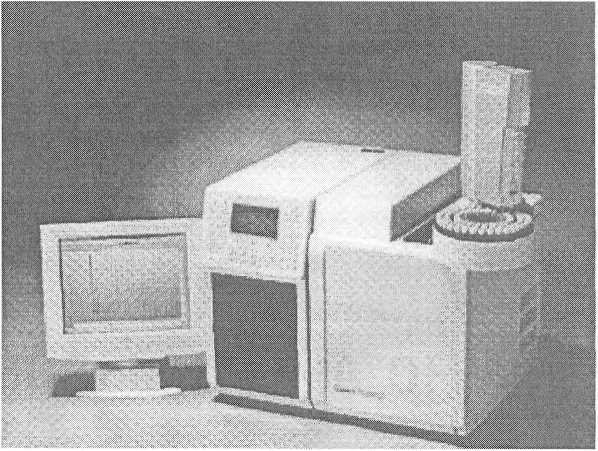

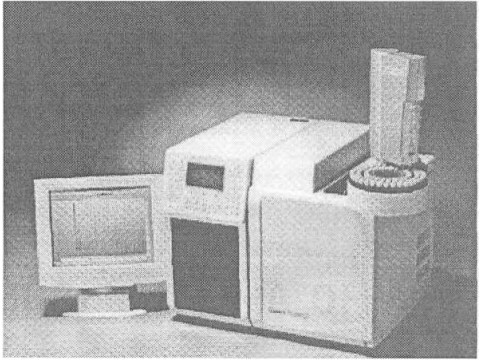

Внешний вид хроматографа приведен на рисунке 1.
Место нанесения Государственного поверительного клейма-наклейки приведено в приложении А настоящего описания типа.
Рисунок 1- Внешний вид хроматографа
Основные технические и метрологические характеристики
|
Наименование характеристики |
Тип детектора | ||||
|
ПИД |
эзд |
гид |
ППФД |
ДТП | |
|
Кратковременный уровень флуктуационных шумов (ASTM) нулевого сигнала, %, не более |
2 |
3 |
2 |
2 |
3 |
|
Предел детектирования |
5-10'14 г/с |
5-Ю'12 г/с3 (по хлору) |
2-10'13 г/с (по азоту); 510‘14 г/с (по фосфору) |
2 -10 13 г/с (по фосфору); 2-10'13 г/с (по сере) |
5 -10 7 г/с3 |
|
Относительное среднее квадратическое отклонение выходных сигналов, %, не более: -при автоматическом дозировании; -при ручном дозировании |
2 3 |
3 4 |
2 3 |
2 3 |
4 |
|
Пределы допускаемого значения изменения выходного сигнала за 48 часов непрерывной работы, % |
±3 |
±5 |
±3 |
±3 |
±5 |
|
Диапазон температур, обеспечиваемый термостатом колонок. °C |
От 4 до 450 | ||||
|
Диапазон рабочих температур, °C |
От 10 до 35 | ||||
|
Масса, кг, не более |
55 | ||||
|
Потребляемая мощность, ВА, не более |
2000 | ||||
Знак Государственного реестра
Знак Государственного реестра наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.
Основной комплект включает:
-хроматограф;
-компьютер;
- комплект инструментов;
- руководство по эксплуатации;
- методика поверки;
- программное обеспечение.
Технические документы
Техническая документация фирмы-изготовителя "Varian Chromatography System" США.
Методика поверки МРБ.МП. 1503-2005 "Хроматографы газовые Star 3800. 3900".
Заключение
Хроматографы газовые Star соответствуют технической документации фирмы-изготовителя "Varian Chromatography System", США.
Межповерочный интервал - 12 месяцев.
