Электроды стеклянные промышленные ЭСП-31-06
| Номер в ГРСИ РФ: | РБ 03 09 0785 20 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ОАО «Ратон», г. Гомель |
Электроды стеклянные промышленные ЭСП-31-06 предназначены для преобразования активности ионов водорода (значения pH) водных растворов и пульп (кроме растворов, содержащих фтористоводородную кислоту или ее соли и вещества, образующие осадки или пленки на поверхности электродов) в значения электродвижущей силы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 0785 20 |
| Наименование | Электроды стеклянные промышленные ЭСП-31-06 |
| Год регистрации | 2020 |
| Номер сертификата | 13734 |
| Дата регистрации | 2020-08-28 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | ОАО "Ратон", г. Гомель, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Ратон"
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.ГМ 181-02 (изменения №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 09 0785 20 [2014-05-20]
rb-03-09-0785-20_2014-05-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 0785 20 [2020-07-08]
rb-03-09-0785-20_2020-07-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 0785 20 [2020-11-25]
rb-03-09-0785-20_2020-11-25.pdf
|
Скачать |
Описание типа
Назначение
Электроды стеклянные промышленные ЭСП-31-06 предназначены для преобразования активности ионов водорода (значения pH) водных растворов и пульп (кроме растворов, содержащих фтористоводородную кислоту или ее соли и вещества, образующие осадки или пленки на поверхности электродов) в значения электродвижущей силы.
Электроды рассчитаны на применение в паре со вспомогательными электродами в промышленных чувствительных элементах.
Электроды соответствуют типу 4 ГОСТ 16287-77.
Описание
При погружении электрода в контролируемый раствор между поверхностью индикаторного шарика, изготовленного из специального электродного стекла, и измеряемым раствором происходит обмен ионами, в результате которого возникает разность потенциалов, пропорциональная величине pH раствора. Разность потенциалов между измерительным и вспомогательным электрода\>хТ^^^Циал последнего не изменяется от величины pH) подается на вход измер^тщть^с'ощре-образователя. || ifegLj I
Электрод в соответствии с рисунком 1 представляет собой стеклянный корпус из калиброванного стекла, оканчивающийся индикаторным шариком из специального электродного стекла. В полость корпуса залит раствор, в который погружен контактный полуэлемент.
Электростатический экран защищает электрод от внешних электрических полей. На корпусе электрода закреплен колпачок. Электрод соединяется с прибором при помощи экранированного проводника.
Знак поверки (оттиск поверительного клейма) наносится на паспорт электродов.

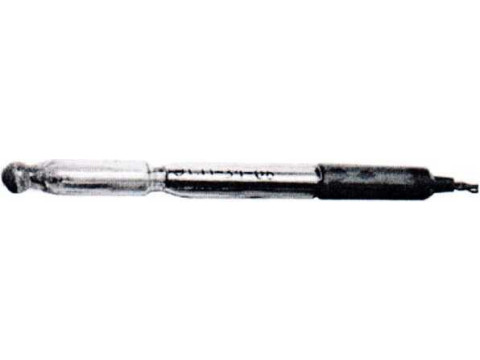

Рисунок 1 - Общий вид электрода стеклянного промышленного ЭСП-31-06
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Характеристика электродов |
Значение |
|
Температура анализируемой среды, °C |
от 70 до 150 |
|
Предельные значения линейного диапазона водородной характеристики электродов: - при температуре 80 °C, pH; - при наибольшей рабочей температуре, pH |
от 0 до 11,0 от 1 до 8,0 |
|
Давление анализируемой среды, МПа |
до 1,2 |
|
Крутизна водородной характеристики электродов в линейной части кривой (St, мВ/pH) от значения, рассчитываемого по формуле: St = - (54,197 + 0,1984 • t), по абсолютной величине составляет, не менее: - при выпуске из производства; - во время всего срока хранения; - после 500 ч работы; - после 1 000 ч работы |
0,97 0,96 0,96 0,95 |
|
Потенциал электродов, измеренный в буферном растворе относительно образцового электрода сравнения, не отклоняется от расчетного значения потенциала Ер более чем на, мВ - при выпуске электродов из производства; - во время хранения у изготовителя; - во время хранения у потребителя; - после 1 000 ч работы |
±12 ±15 .,±20 |
|
Отклонение водородной характеристики электродов от линейно-/ сти при предельных значениях pH, не более pH И |
JO |
|
Характеристика электродов |
Значение |
|
Номинальные значения координат изопотенциальной точки: - рНи, pH; - Еи, мВ |
1,5 -57 |
|
Отклонение значения координаты изопотенциальной точки рНи от номинальной величины, pH, не более: - при выпуске из производства; - во время хранения у изготовителя; - во время хранения у потребителя; - при последующих проверках |
±0,65 ±0,8 ±0,9 ±1,0 |
|
Отклонение значения координаты изопотенциальной точки Еи от номинальной величины, мВ, не более: - во время всего срока хранения |
±50 |
|
Электрическое сопротивление электродов при температуре 70 °C, МОм |
от 5 до 50 |
|
Электрическое сопротивление изоляции электродов, не погруженных в раствор, при температуре окружающего воздуха (20 ± 5) °C и относительной влажности до 80 %, Ом, не менее |
10” |
|
Вероятность безотказной работы электродов за наработку 1 000 ч, не менее |
0,9 |
|
Средний ресурс электродов, ч |
1000 |
|
Габаритные размеры электродов, мм, не более: - диаметр погружной части; -диаметр; - длина без учета длины выводного проводника; - длина выводного проводника |
12 13 160 от 200 до 3000 |
|
Масса электродов, г, не более |
125 |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта электродов типографским способом.
Комплектность
В комплект поставки входит:
- электрод - от 1 до 2 шт. в зависимости от заказа;
- паспорт - 1 экз.;
- упаковка - 1 шт.
Руководство по эксплуатации с разделом «Методика поверки» поставляется по требованию потребителя на партию электродов.
ОБЕСПЕЧЕНИЕ ПОВЕРКИ И ПРОСЛЕЖИВАЕМОСТИ ПЕРЕДАЧИ ЕДИНИЦЫ ФИЗИЧЕСКОЙ ВЕЛИЧИНЫ
Поверка осуществляется в соответствии с методикой поверки МП. ГМ 181-02 «Электроды стеклянные промышленные ЭСП-04-14, ЭСП-01-14, ЭСП-31-06, электроды стеклянные лабораторные ЭСЛ-43-07 (ЭСЛ-43-07СР), ЭСЛ-63-07 (ЭСЛ-63-07СР), ЭСЛ-45-11, ЭСЛ-15-11». Методика поверки.
Основные средства поверки:
- иономер типа И-160, диапазон измерения от минус 3000 до плюс 2000 мВ, дискретность 0,1 мВ, погрешность измерения ±1,0 мВ;
- электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-01 поГОСТ 17792;
- термометры ртутные стеклянные лабораторные ТЛ-4, предел измерения от 0 °C до 105 °C, цена деления 0,1 °C;
- тераомметр типа Е6-13А, диапазон измерений от 10 до 1014 Ом, основная погрешность ±10,0 %.
Прослеживаемость передачи единицы физической величины (Вольт) осуществляется через действующую поверочную схему.
Нормативные документы
ГОСТ 16287-77 Электроды стеклянные промышленные для определения активности ионов водорода ГСП. Технические условия.
МП ГМ 181-02 Электроды стеклянные промышленные ЭСП-04-14, ЭСП-01-14, ЭСП-31-06, электроды стеклянные лабораторные ЭСЛ-43-07 (ЭСЛ-43-07СР), ЭСЛ-63-07 (ЭСЛ-63-07СР), ЭСЛ-45-11, ЭСЛ-15-11. Методика поверки.
Заключение
Электроды стеклянные промышленные ЭСП-31-06 соответствуют требованиям ГОСТ 16287-77.
Межповерочный интервал - не более 12 месяцев.
Межгюверочный интервал в сфере законодательной метрологии Республики Беларусь - не более 12 месяцев.
Государственные контрольные испытания проведены испытательным центром Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 1.1751 от 30.05.2014)
