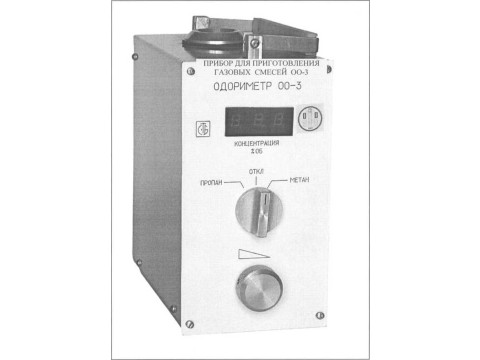

Приборы для приготовления газовых смесей (одориметры) ОО-3
| Номер в ГРСИ РФ: | РБ 03 09 0378 10 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Одориметры |
| Производитель / заявитель: | РУП "БЕЛГАЗТЕХНИКА", г. Минск |
Приборы для приготовления газовых смесей ОО-З (в дальнейшем - приборы), предназначены для приготовления смесей горючих газов (природного или сжиженного) с воздухом и измерения объемной доли горючих газов в приготовленной газовоздушной смеси.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 0378 10 |
| Наименование | Приборы для приготовления газовых смесей (одориметры) ОО-3 |
| Год регистрации | 2010 |
| Номер сертификата | 7479 |
| Дата регистрации | 2011-10-27 |
| Срок действия | 2015-01-15 |
| Получатель сертификата | РУП "Белгазтехника", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "Белгазтехника"
Адрес: ул. Гурского, 30, 220015, г. Минск
Контакты: (017)251-75-61 / (017)251-73-23 / marketing@belgastehnika.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 155-96. |
Поверители
Скачать
|
Описание типа РБ 03 09 0378 10 [2010-01-01]
rb-03-09-0378-10_2010-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 0378 10 [2012-01-19]
rb-03-09-0378-10_2012-01-19.pdf
|
Скачать |
Описание типа
Назначение
Приборы для приготовления газовых смесей ОО-З (в дальнейшем - приборы), предназначены для приготовления смесей горючих газов (природного или сжиженного) с воздухом и измерения объемной доли горючих газов в приготовленной газовоздушной смеси.
Область применения - предприятия газового хозяйства при определении степени одоризации природного и сжиженного газа органолептическим методом в соответствии с ГОСТ 22387.5-77 и другими техническими нормативными правовыми актами.
Описание
Принцип приготовления газовоздушной смеси основан на разбавлении горючих газов (природного или сжиженного) атмосферным воздухом, принудительно нагнетаемым в измерительную камеру нагнетателем. Принцип измерения концентрации созданной газовоздушной смеси основан на регистрации изменения падения напряжения на чувствительном плече датчика газа при воздействии на него горючего газа.
Конструктивно прибор представляет собой прямоугольный корпус, выполненный из металла. На лицевой панели прибора расположены органы индикации и управления. На задней панели прибора расположены штуцер для подачи газа, патрубок для ззМяЕЧнстого воздуха, регулятор расхода чистого воздуха. Прибор переносной. fl у
Схема пломбировки прибора от несанкционированного доступа с указанием мест для нанесения знака поверки (клейма-наклейки) приведена в Приложении А к описанию типа.
Внешний вид прибора приведен на рисунке 1.

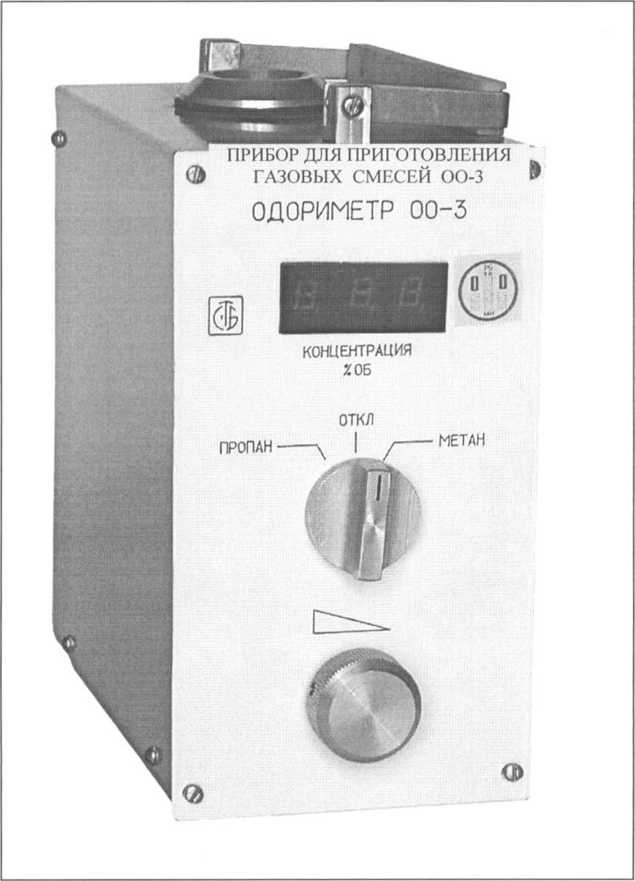

Рисунок 1 - Внешний вид прибора
Реестр «га*
^дарственный
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1.
Таблица 1
|
Наименование параметра |
Значение параметра |
|
1 Диапазон приготовления газовоздушной смеси и измерения ее концентрации, %: - объемная доля природного газа в воздухе (по метану) |
от 0,40 до 2,00 |
|
- объемная доля сжиженного углеводородного газа в воздухе |
от 0,20 до 0,80 |
|
(по пропану) 2 Пределы допускаемой основной абсолютной погрешности измерения объемной доли компонента в смеси, %: - объемная доля природного газа в воздухе (по метану) |
±0,40 |
|
- объемная доля сжиженного углеводородного газа в воздухе |
±0,16 |
|
(по пропану) 3 Порог срабатывания звуковой сигнализации при превышении объемной доли компонента в смеси, %: - природного газа в воздухе (по метану) |
2,01 |
|
- сжиженного углеводородного газа в воздухе (по пропану) |
0,81 |
|
4 Пределы допускаемой основной абсолютной погрешности срабатывания звуковой сигнализации, %: - объемная доля природного газа в воздухе (по метану) |
±0,08 |
|
- объемная доля сжиженного углеводородного газа в воздухе |
±0,03 |
|
(по пропану) 5 Предел Тодд допускаемого времени установления показаний прибора при измерении объемной доли горючих |
50 |
|
газов в созданной газовоздушной смеси, с 6 Время срабатывания сигнализации, с, не более |
15 |
|
7 Время срабатывания защиты при длительном превышении порогового значения объемной доли горючего |
30 |
|
газа в воздухе, с, не более 8 Габаритные размеры, мм, не более |
220 х 205 х 105 |
|
9 Масса, кг, не более |
3,8 |
|
10 Питание прибора: - от сети переменного тока: а) напряжение, В |
+22 220 |
|
б) частота, Гц |
“33 50 ±1 |
|
в) потребляемая мощность, ВА, не более |
зо -----------—Jr. |
Государственной [ нз,|?ремий /
\ Беларусь / \Д-ад дажуиевто»/
Продолжение таблицы 1
|
Наименование параметра |
Значение параметра |
|
- от внешнего источника постоянного тока: | |
|
а) напряжение, В |
12±1 |
|
б) потребляемый ток, А, не более |
0,8 |
|
11 Время прогрева, мин, не более |
10 |
|
12 Диапазон рабочих температур, °C |
от 5 до 40 |
|
13 Средняя наработка на отказ, ч, не менее |
3000 |
|
14 Средний срок службы до списания, лет, не менее |
8 |
Знак утверждения типа
Знак Утверждения типа наносится на лицевую панель прибора гравированием и на табличку с маркировочными данными, находящейся на задней стенке прибора, методом химического оксидирования и типографским способом в паспорт прибора.
Комплектность
Комплект поставки прибора указан в таблице 2
Таблица 2
|
Обозначение |
Наименование |
|
14-92.2.00.00.000 |
Прибор для приготовления газовых смесей оо-з |
|
ОЮО. 364, 002 ТУ |
Вилка РШ2Н-1-17 |
|
14-92,2.04.00.000 |
Приспособление поверочное |
|
14-92.2.00.00.000 ПС |
Паспорт |
|
МП 155-96 |
Методика поверки |
Приложение А (Справочное)
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ТУ РБ 00555028-008 - 94 Прибор для приготовления газовых смесей ОО-З. Технические условия;
- ГОСТ 12997-84 Изделия ГСП. Общие технические условия;
- ГОСТ 15150-69 Машины, приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
- ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP);
- ГОСТ 12.2,007.0-75 ССБТ. Изделия электротехнические. Требования безопасности.
- МП 155-96 Прибор для приготовления газовых смесей ОО-З. Методика поверки.
Заключение
Приборы для приготовления газовых смесей ОО-З соответствуют ТУ РБ 00555028-008-94, ГОСТ 12997-84, ГОСТ 15150-69, ГОСТ 14254-96,
ГОСТ 12.2.007.0-75.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел.334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
