Измерительная система узла учета газа ГРС «Солигорск» филиала «Несвижское УМГ ОАО «Газпром трансгаз Беларусь» № 419/1-1

Назначение

Измерительная система узла учета газа ГРС «Солигорск» филиала «Несвижское УМЕ ОАО «Газпром трансгаз Беларусь» № 419/1-1 (далее - ИС УУГ) предназначена для преобразования входных сигналов разности давления, давления и температуры газа и вычисления значений объемного расхода и количества (объема) природного газа в стандартных условиях по ГОСТ 2939-63.

Область применения - магис тральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительные трубопроводы с установленными па нем стандартными сужающими устройствами (диафрагмами), термопреобразователем сопротивления ТСМ 012, или ГСМ 296. или TC1I 012 и комплексом мпогопиточным измерительным микропроцессорным «Супсрфлоу-ПЕ» (далее - КМИМ «Супсрфлоу-ПЕ»). КМИМ «Сунерфлоу-ПЕ» осуществляет автоматическое непрерывное измерение давления, разности давлений, температуры, и вычисление объемного расхода и объема газа в стандартных условиях по ГОСТ 2939-63 в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005 с учетом условнопостоянных параметров: плотности газа в стандартных условиях по ГОСТ 2939-63, содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ’, основан па создании местного сужения потока. Средняя скорость потока в месте его сужения повышается, а статическое давление становится меньше статического давления до диафрагмы. Разность давлений гем больше, чем больше объемный расход среды, и. следовательно, она может служить мерой объемного расхода.

КМИМ «Суперфлоу-ПЕ» осуществляет отображение на жидкокристаллическом дисплее, а также регистрацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям по ГОСТ 2939-63. но каждому измерительному трубопроводу;

количество (объем) газа, приведенного к стандартным условиям по ГОСТ 2939-63; объемный расход газа в рабочих условиях, м7ч;

давление, к! 1а;

разность давлений, кПа;

температура, °C;

количество газа (нарастающего объема) от начала контрактных суток, м’.

Измерения давления природного газа производятся с помощью преобразователя абсолютного (избыточного) давления из состава КМИМ «Супсрфлоу-ПЕ», основным элементом измерительного механизма которого является измерительная емкостная ячейка или тензорезистивный модуль. Нол воздействием давления измерительный механизм преобразователя формирует цифровой код, пропорциональный измсряемо-му давлению. Откорректированный микропроцессором, цифровой код передастся па устройство, формирующее стандартный аналоговый сигнал.

Измерения разности давлений перед и после диафрагмы производятся с помощью преобразователя разности давлений из состава КМИМ «Суперфлоу-ПЕ». Принцип работы аналогичен преобразователю давления.

Измерения температуры природного газа производятся с помощью термопрсобразо-вателя сопротивления ГСМ 012, или ГСМ 296, или ГСП 012. Принцип работы термо-преобразователя сопротивления основан па явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры.

Термопреобразователь состоит из чувствительного элемента, защитного корпуса, клеммной головки.

ИС УУГ имеет встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ MI 1.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Супсрфлоу-ПЕ». Методика поверки».

Сведения о методах измерений

ГОСТ 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования.

ГОС'Г 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования.

ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к тину средств измерений:

техническая документация (паспорт) ОАО «Газпром трансгаз Беларусь»; методику поверки:

МРБ МН.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром грапегаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Супсрфлоу-ПЕ». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4           _ _______ _________

_________Наименование и тип средств поверки________

Термогигрометр UNITESS TUB 1______________

Нутромстр микрометрический IIM__________________

Микроскоп универсальный УИМ-23 _______

Микроскоп универсальный УИМ-21______

Микрометр гладкий_____________

Радиусомср оптоэлектронный LVS-24__________

Образцы шероховатости № 4_____ ___

Щупы, класс точности 2____________

Линейки поверочные тина ЛД по ГОСТ 8026-92                   __

Рулетка измерительная по ГОСТ 7502-98         ____________

Нутромер микрометрический ИМ________________ ___

Программный комплекс «Расходомер ИСО», модуль: «Стандартные сужающие устройства»._____________________________________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точ11остыо.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Солигорск» филиала «Несвижское УМГ ОАО «Газпром трансгаз Беларусь» № 419/1-1 соответствует требованиям технической документации (паспорту) ОАО «Газпром трансгаз Беларусь.

11роизводитсль средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь. 220040. г. Минск, ул. Некрасова, 9

Телефон:+375 17 280 01 01

факе: +375 17 285 63 36

e-mail: office@btg.bv

Уполномоченное юридическое лицо, проводившее испытания средств измсрспий/мстрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь. 220053, г. Минск. Старовилепский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@bclgim.by

Приложения: 1. Фотографии общего вида средств измерений на 3 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ                                      А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

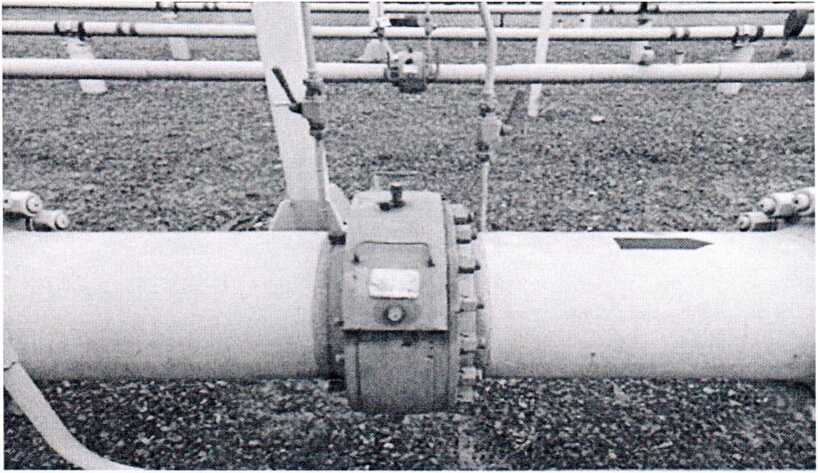

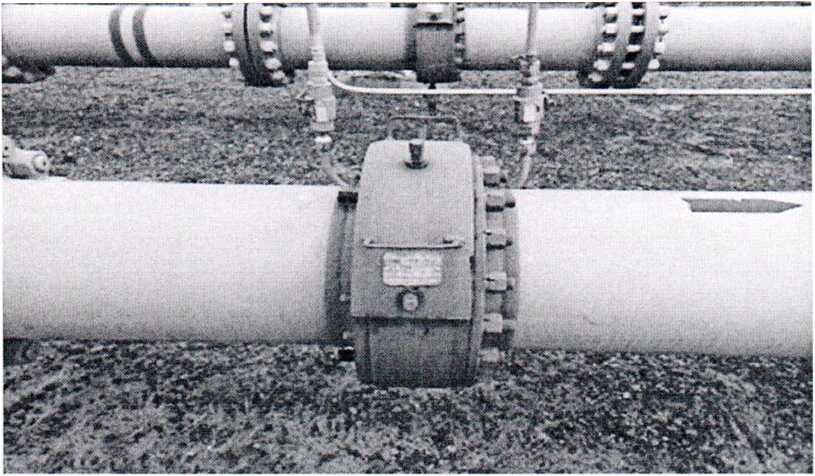

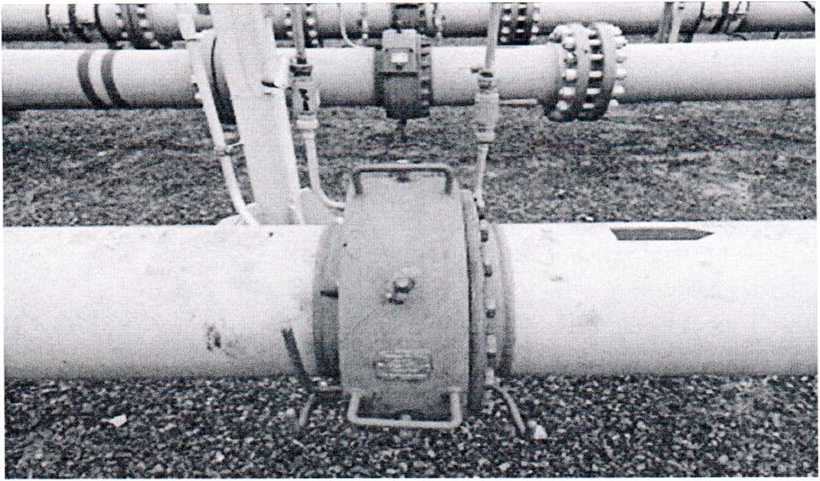

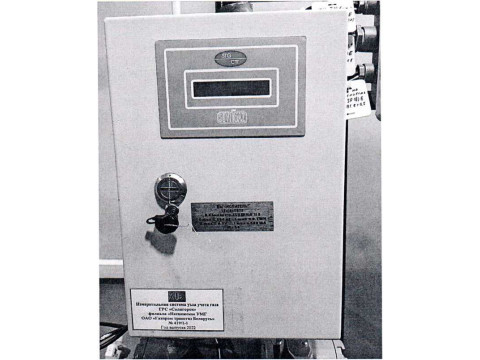

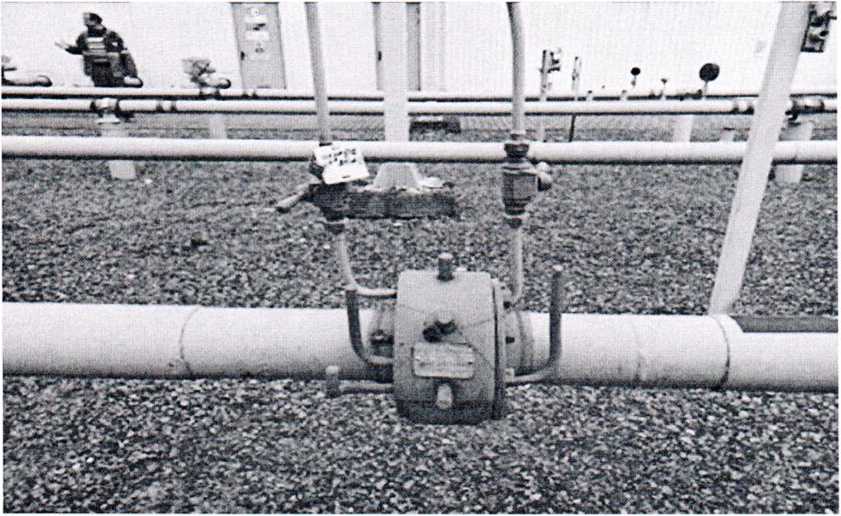

Рисунок 1.1- Фотографии общего вида ИС УУГ

Измерительная система узла учета газа ГРС «Солигорск» филиала «Несвижское УМГ ОАО «Газпром трансгаз Беларусь» №419/1-1

Год выпуска 2022

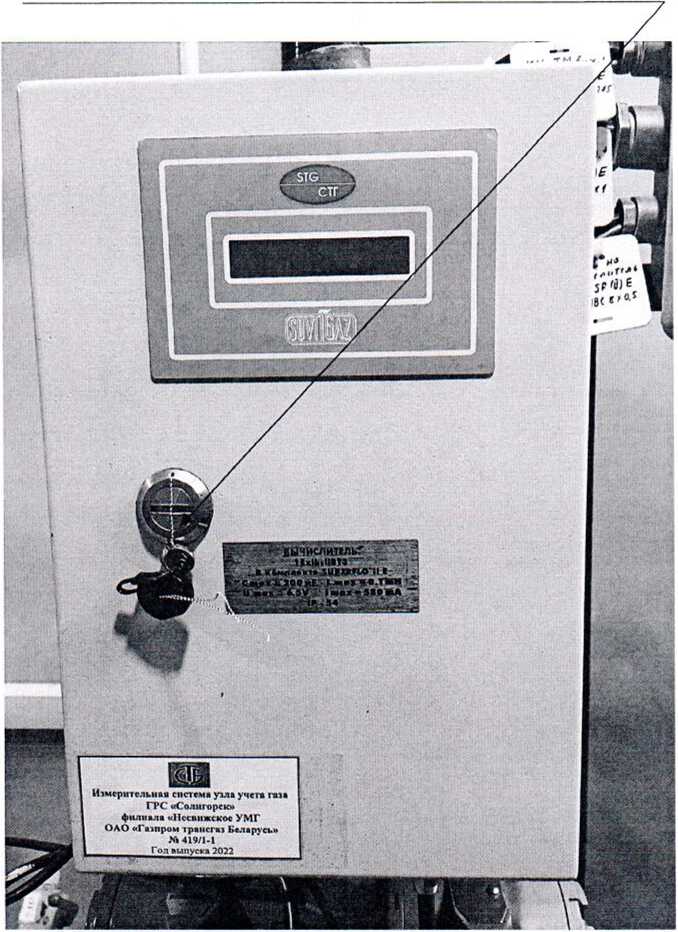

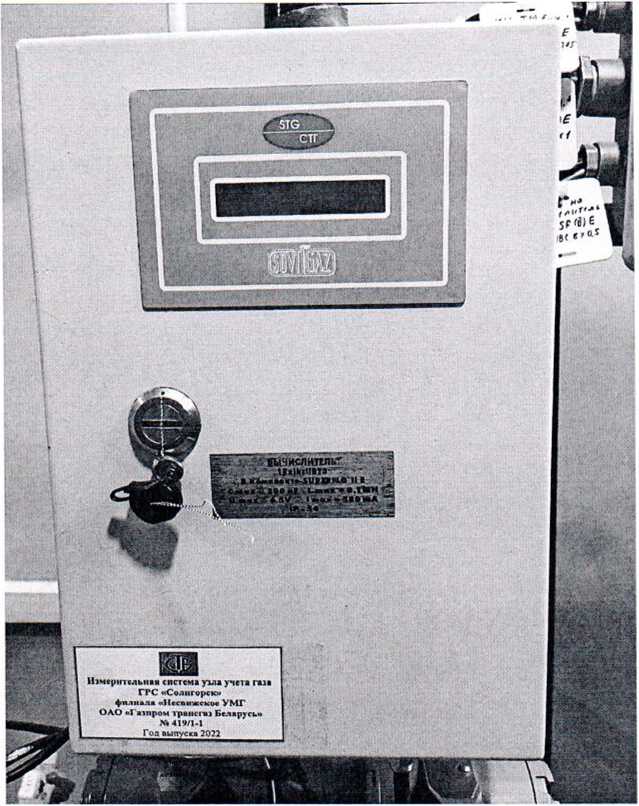

Рисунок 1.2 - Фотография маркировки ИС УУГ
