Уровнемер ёмкостный Liquiсар М FМI51-V2ВАRJА1А1Е № ТА0059010F0

Назначение

Уровнемер ёмкостный Liquicap М FMI51-V2BARJA1А1Е №TA0059010F0 (далее уровнемер) предназначен для непрерывного измерения уровня жидкости.

Область применения: системы учёта, контроля и автоматического управления технологическими процессами в различных областях хозяйственной деятельности.

Описание

Уровнемер состоит из зонда и измерительного преобразователя.

Принцип измерений уровня основан на изменении ёмкости конденсатора при изменении уровня заполнения резервуара. Зонд уровнемера и стенки резервуара, изготовленные из электропроводящего материала, образуют обкладки электрического конденсатора, в качестве диэлектрика выступает защитное покрытие зонда. Ёмкость этого конденсатора зависит от степени покрытия зонда измеряемой жидкостью. Измерительный преобразователь определяет уровень жидкости исходя из измеренной электрической ёмкости.

Сигнал от зонда поступает на измерительный преобразователь, который на выходе формирует сигнал силы постоянного тока с наложенным цифровым сигналом по протоколу HART.

Уровнемер оснащён встроенным цифровым дисплеем. Настройка, программирование параметров и получение значений может осуществляться как с помощью дисплея, так и по цифровому протоколу HART.

Уровнемер выполнен во взрывозащищенном исполнении.

Программное обеспечение (ПО) уровнемера состоит из двух частей: Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware). Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее). Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, нс подлежащее изменению.

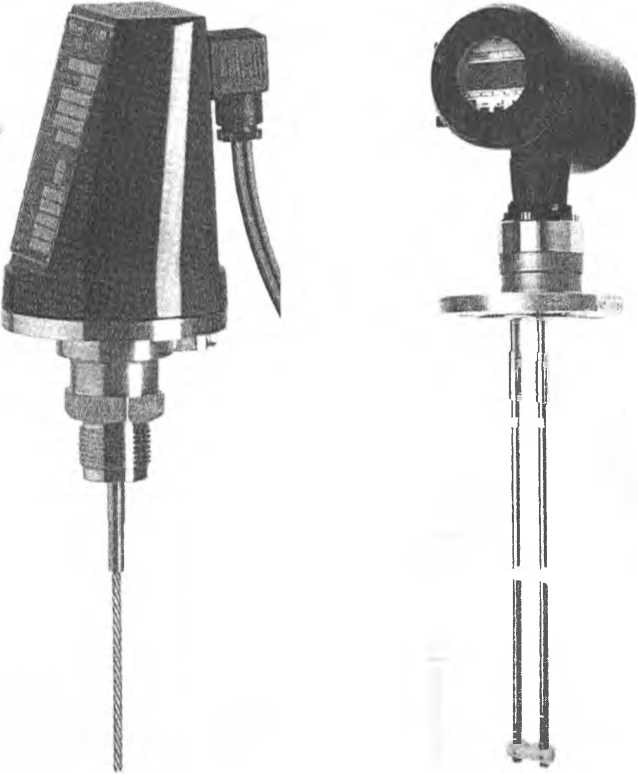

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

* В процентах от диапазона выходного сигнала силы постоянного тока.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку уровнемера.

Поверка осуществляется по СТБ 8047-2015 «Система обеспечения единства измерений Республики Беларусь. Уровнемеры автоматические. Метыодика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

техническая документация «Endrcss+Hauscr SE+Co.KG», Германия (техническое описание);

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011);

методику поверки:

СТБ 8047-2015 «Система обеспечения единства измерений Республики Беларусь. Уровнемеры автоматические. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4_____________

Наименование и тип средств поверки_________________

Уровнемер Proservo NMS5/7___________________________________________

Калибратор многофункциональный MC2-R__

Тсрмогш-ромегр UniTess ТНВ1________________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие опредсле-нис метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: уровнемер ёмкостный Liquicap М FMI51-V2BARJA1А1Е № TA0059010F0 соответствует требованиям технической документации «Endress+Hauscr SE +Co.KG», Германия (техническое описание), ТР ТС 020/2011, ТР ТС 012/2011.
