Измерительная система узла учета газа ГРС «Бобруйск» филиала «Осиповичское УМГ ОАО «Газпром трансгаз Беларусь» № 701/2-3

Назначение

Измерительная система узла учета газа ГРС «Бобруйск» филиала «Осиповичское УМГ ОАО «Газпром трансгаз Беларусь» № 701/2-3 (далее - ИС УУГ) предназначена для измерений объемного расхода и количества (объема) природного газа, с приведением их к стандартным условиям но ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ' входят: измерительный трубопровод с установленным на нем ультразвуковым расходомером-счетчиком газа Turbo Flow UFG-F (далее - расходомср-счсгчик) с преобразователем давления и преобразователем температуры.

В составе ИС УУГ используются средетва измерений (далее - СИ) утверждённых типов, внесенные в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указаннььм в сертификате об утверждении типа СИ. Перечень используемых СИ указан в таблице 3.

Принцип работы расходомера-счетчика основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода газа.

Расходомер-счетчик состоит из:

преобразователя расхода ультразвукового (далее - УПР), выполненного в виде корпуса круглого сечения с установленными ультразвуковыми приемо-передатчиками; преобразователя температуры;

преобразователя давления;

электронного блока (далее - ЭБ), который осуществляет прием - передачу сигналов от ультразвуковых приемо-нередатчиков, преобразователей давления и температуры, их преобразование, обработку и вычисление объемного расхода газа с последующим формированием цифрового выходного сигнала. ЭБ устанавливается на корпусе УПР; вычислителя расхода (далее - ВР), который обрабатывает входные сигналы но каналам расхода, давления и температуры и вычисляет объемный расход и объем природного газа, приведенный к стандартным условиям по ГОСТ 2939-63.

ИС УУГ имеет встроенное программное обеспечение (далее - 110), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ МН.МН 3424-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные расходомерами-счетчиками ультразвуковыми Turbo Flow UFG. Методика поверки».

Сведения о методах измерений

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

техническая документация (паспорт) ОАО «Газпром трапегаз Беларусь»;

методику поверки:

МРБ МП.MI I 3424-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные расходомерами-счетчиками ультразвуковыми Turbo Flow UFG. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4____

________________________Наименование и тин средств поверки

Термогигромстр UniTess TUB 1______________________________________________

Частотомер электронно-счетный 43-87_______________________________________________

Источник питания Б5-71/2-ПРО___________________________________________________

Вольтметр В7-54/2_________________________________________________________________

Измеритель температуры эталонный ИТЭМ в комплекте с эталонным термометром сопротивления ЭТС 100___________________________

Термостат жидкостный А-3____

Криостат_______________________________________________________________________

Калибратор многофункциональный Bcamex МС6 (-R)___________

Рулетка измерительная но ГОСТ 7502-98

Нутромер микрометрический____

Примечание - Допускается применять другие средства поверки, обеспечивающие опреде-ленис метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Бобруйск» филиала «Осиповичскос УМГ ОАО «Газпром трансгаз Беларусь» № 701/2-3 соответствует требованиям техническая документации (паспорта) ОАО «Газпром трансгаз Беларусь».

11роизводитель средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь, 220040, г. Минск, ул. Некрасова, 9

Телефон:+375 17 280 01 01

факс:+375 17 285 63 36

e-mail: office@btg.by

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовилснский тракт. 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@bclgim.by

11риложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ

Л.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

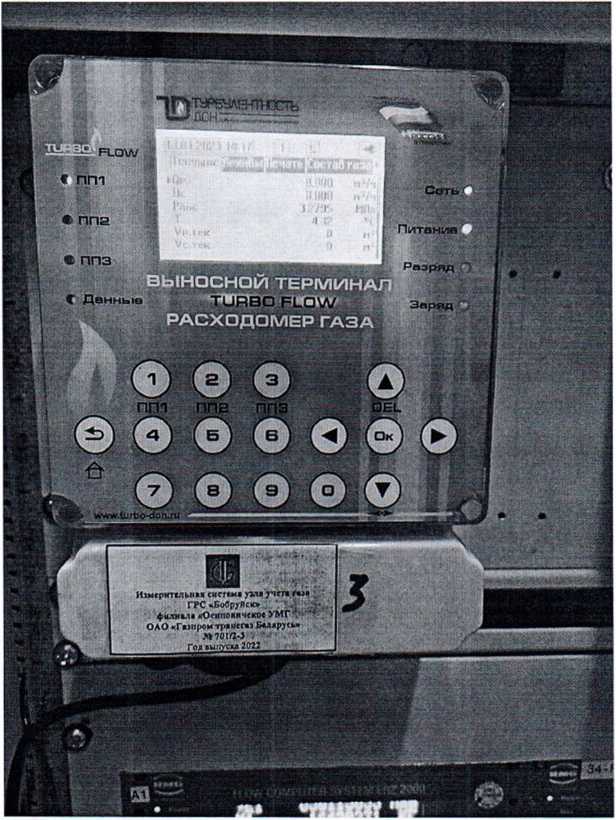

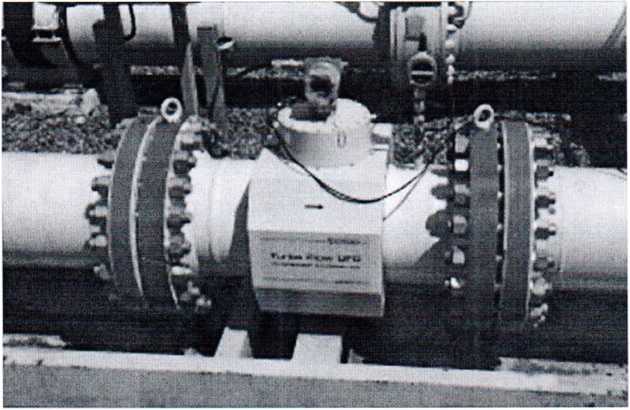

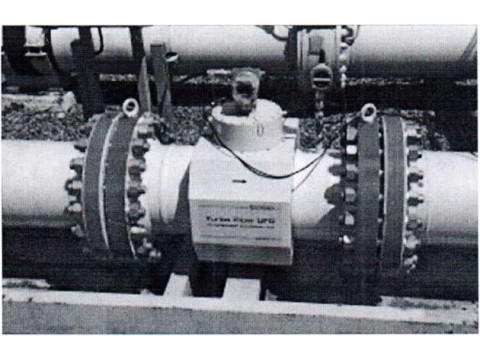

Рисунок 1.1 - Фотография общего вида ИС УУГ

Измерительная система узла учета:газа ГРС «Бобруйск» филиала «Осиповичское УМГ ОАО «Газпром трансгаз Беларусь» № 701/2-3

Год выпуска 2022 _______

. .................... ...... * 1 ............

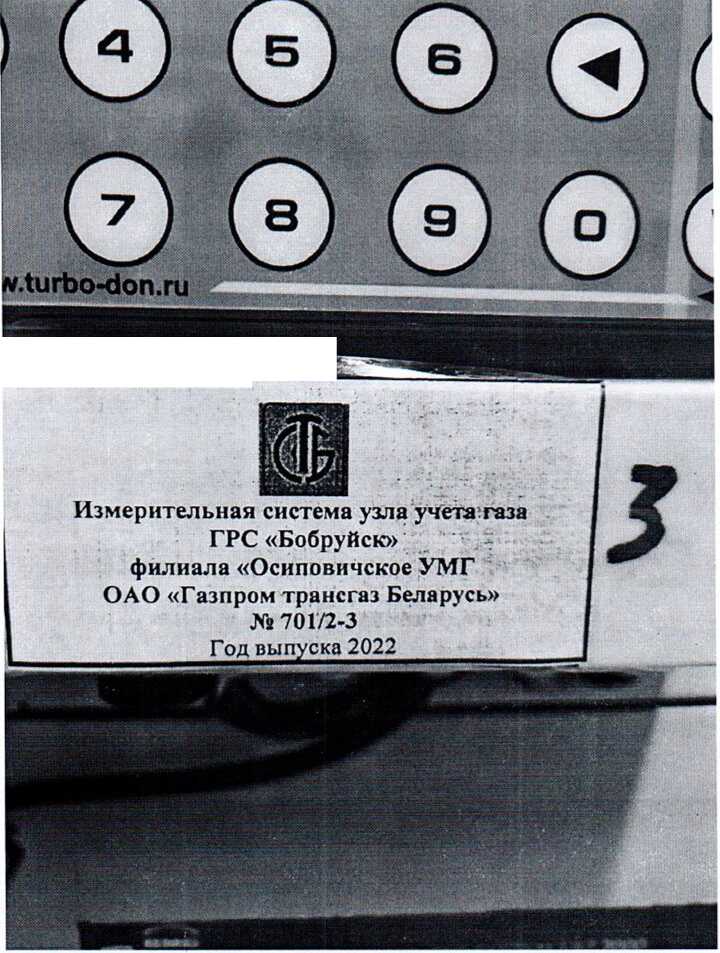

Рисунок 1.2 — Фотография маркировки ИС УУ1

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

Приложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа Место пломбировки от несанкционированного доступа

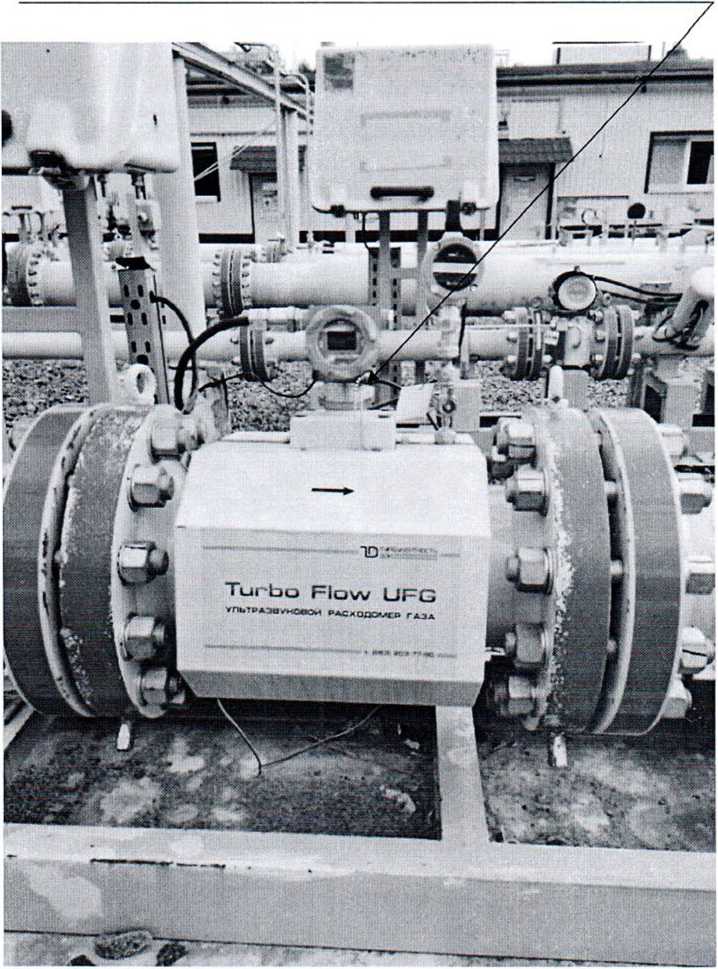

Рисунок 3.1- Схема пломбировки от несанкционированного доступа
