Измерительная система узла учета газа ГРС «Осиповичи» филиала «Осиповичское УМГ ОАО «Газпром трансгаз Беларусь» № 714/1-1

Назначение

Измерительная система узла учета газа ГРС «Осиповичи» филиала «Осиповичскос УМГ ОАО «Газпром трансгаз Беларусь» № 714/1-1 (далее - ИС УУГ) предназначена для измерений объемного расхода и количества (объема) природного газа, с приведением их к стандартным условиям по ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительный трубопровод с установленным на нем ультразвуковым расходомером ультразвуковым Вымпел-500 (далее - расходомер ультразвуковой) с датчиком абсолю тного давления и термопреобразователем сопро тивления.

В составе ИС УУГ используются средства измерений (далее - СИ) утверждённых типов, внесённые в Государственный реестр СИ Республики Беларусь и проходящие государственную поверку с установленным интервалом времени между государственными поверками, указанным в сертификате об утверждении тина СИ. Перечень используемых СИ указан в таблице 3.

Принцип работы расходомера ультразвукового основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода природного газа.

Расходомер ультразвуковой состоит из:

преобразователя расхода ультразвукового (далее - УПР), выполненного в виде корпуса круглого сечения с установленными ультразвуковыми нрисмо-передатчиками;

термопрсобразоватсля сопротивления;

датчика абсолютного давления;

электронного блока (далее - ЭБ), который осуществляет прием - передачу сигналов от ультразвуковых приемо-передатчиков, преобразователей давления и температуры, их преобразование, обработку и вычисление объемного расхода газа с последующим формированием цифрового выходного сигнала. ЭБ устанавливается на корпусе УПР; вычислителя расхода (далее - ВР). который обрабатывает входные сигналы по каналам расхода, давления и температуры и вычисляет объемный расход и объем природного газа, приведенный к стандартным условиям по ГОСТ 2939-63.

ИС УУГ имеет встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации.

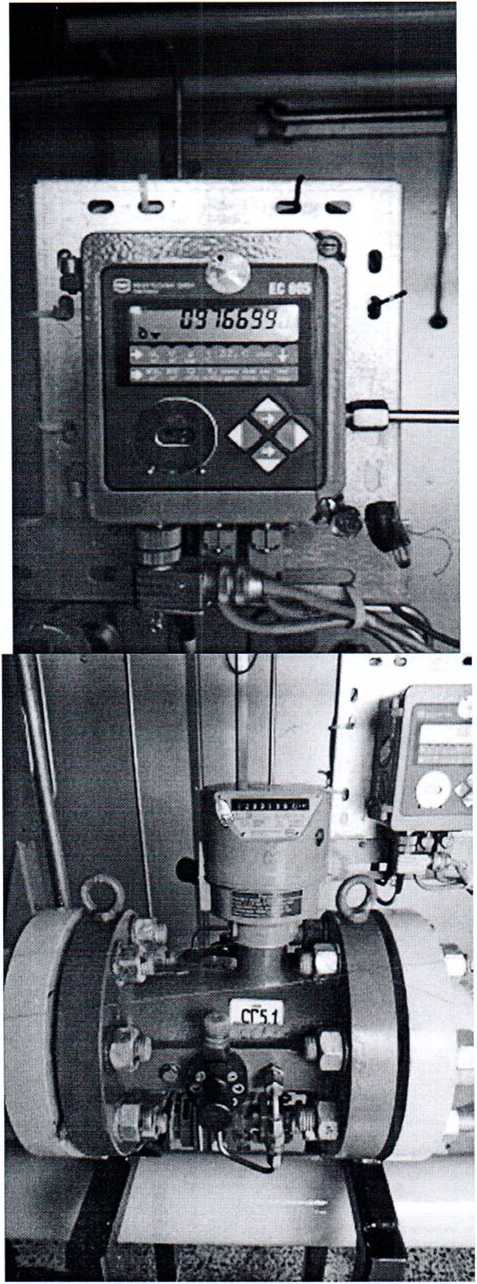

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится па маркировочную табличку ИС УУГ.

Поверка осуществляется по МРБ M1I.MH 3367-20022 « Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные расходомерами ультразвуковыми «Вымпел-500». Методика поверки»

Сведения о методах измерений

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

техническая докумснтация (паспорт) ОАО «Газпром трансгаз Беларусь»; методику поверки:

МРБ МН.МН 3367-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные расходомерами ультразвуковыми «Вымпел-500». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4_____

Наименование и тип средств поверки

Термогигрометр UniTess ТНВ1_______

Барометр-анероид БЛММ-1______

Калибратор многофункциональный Beamex МС6 (-R.)__________

Магазин сопротивлений Р4831 ГОСТ 23737-79__

Частотомер электронно-счетный 43-84__________________

Расходомерная установка, диапазон воспроизводимых расходов от 1,5 до 6 500 м7ч. Примечание - Допускается применять другие средства поверки, обеспечивающие определе-нис метрологических характеристик с требуемой точностью,

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Осиповичи» филиала «Осипович-скос УМГ ОАО «Газпром трансгаз Беларусь» № 714/1-1 соответствует требованиям технической документации (паспорту) ОАО «Газпром трансгаз Беларусь».
