Расходомеры-счетчики ультразвуковые СВТУ-10(Н)

Назначение

Расходомеры-счетчики ультразвуковые СВТУ-10(H) (далее - расходомеры) предназначены для измерений скорости потока, объемного расхода и объема жидкости (в т.ч. для сточных вод с содержанием твердых примесей не более 5 %), протекающей по полностью заполненным трубопроводам.

Область применения - для технологического учета объема жидкостей, в энергетике, нефтехимической и других отраслях промышленности.

Описание

Принцип действия расходомеров основан на ультразвуковом методе измерений. Расходомеры измеряют скорости потока, объемный расход и объем жидкости, используя принцип разности времени прохождения ультразвукового сигнала по направлению и против направления потока жидкости.

Конструктивно расходомеры состоят из:

электронного блока (вычислитель - далее ЭБ);

комплекта ультразвуковых накладных датчиков расхода (далее - ДР); кабеля.

ЭБ выпускают следующих исполнений:

СВТУ-10(Н)-РА - раздельное исполнение (ЭБ монтируется на удалении от места установки накладных ДР) с корпусом ЭБ из алюминия;

СВТУ-10(Н)-РП - раздельное исполнение (ЭБ монтируется на удалении от места установки накладных ДР) с корпусом ЭБ из полимера.

СВТУ-10(Н)-К - компактное исполнение (ЭБ монтируется в непосредственной близости от места установки накладных ДР).

СВТУ-10(Н)-П - портативное исполнение (ЭБ переносной).

В состав расходомеров входят два ультразвуковых накладных ДР, которые работают одновременно как ультразвуковой передатчик и ультразвуковой приемник.

Дата производства вносится в паспорт.

В расходомерах применяется встроенное программное обеспечение (далее - ПО) для обработки и отображения результатов измерений.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

^Погрешность указана без учета погрешности измерения действительного значения площади поперечного сечения трубопровода._____

где QiBM - измеряемое значение объемного расхода. м7с;

S - площадь поперечного сечения трубопровода, м2.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Окончание таблицы 2

Комплектность

Таблица 5

* Количество и исполнение - в соответствии с заказом

** Номенклатура линий связи и их длина в соответствии с заказом

*** По отдельному заказу

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку электронного блока, титульные листы руководства по эксплуатации и паспорта.

Поверка осуществляется по МРБ МП.3510-2023 «Система обеспечения единства измерений Республики Беларусь. Расходомеры-счетчики ультразвуковые СВТУ-10(H). Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средетв измерений:

ТУ BY 191182855.004-2022 «Расходомеры-счетчики ультразвуковые СВТУ-10, СВТУ-10(H). Технические условия».

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» ('ГР ТС 020/2011).

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011). методику поверки:

МРБ МП.3510-2023 «Система обеспечения единства измерений Республики Беларусь. Расходомеры-счетчики ультразвуковые СВТУ-10(H). Методика поверки».

Перечень средств поверки: представлен в таблице 6.

Таблица 6__

_________ Наименование и тип средств поверки

Термогигрометр UNITESS TUB 1________________________________________

Поверочная расходомерная установка___________________________________________

Калибратор многофункциональный DPI 620____________________________________

Нутромер микрометрический НМ 600________________________________________

Рулетка измерительная металлическая по ГОСТ 7502-98___________________________

Толщиномер ультразвуковой Булат - 1S________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 7.

Таблица 7__

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: расходомеры-счетчики ультразвуковые СВТУ-Ю(Н) соответствуют требованиям ТУ BY 191182855.004-2022, ГОСТ 12997-84. ТР ТС 020/2011, ТР ТС 004/2011.

11роизводитель средств измерений

ООО «КИПпромэнерго»

Республика Беларусь. 220036. г. Минск, ул. Волоха. 1. оф. 303

Телефон: +375 17 396-43-68

e-mail: info@kpe.by

Уполномоченное юридическое лицо. проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бел! ИМ)

Республика Беларусь. 220053. г. Минск. Старовиленский тракт. 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ                                      А .В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

а) ЭБ раздельного исполнения

СВТУ-10(Н)-РА

б) ЭБ раздельного исполнения

СВТУ-10(Н)-РП

в) ЭБ компактного исполнения

СВТУ-10(Н)-К

г) ЭБ портативного исполнения СВТУ-10(П)-П

д)кабель

е) Комплект ультразвуковых накладных датчиков расхода

Рисунок 1.1 - Фотографии общего вида расходомсров-счетчиков ультразвуковых

СВТУ-10(H)

(изображение носит иллюстративный характер)

Расходомер-счетчик ультразвуковой

СВТУ-Ю(Н) (ТУ BY 191182855.004-2022)

Зав. №                    2022 г.

Класс точности 1         Vmin =0,2 м/с

230 В, 50 Гц               Vmax= 12 м/с

ф

ЕАС

Сделано в Республике Беларусь, ООО «КИПпромэнерго»

Рисунок 1.2 - Фотография маркировки расходомеров-счетчиков ультразвуковых СВТУ-10(H) (изображение носит иллюстративный характер)

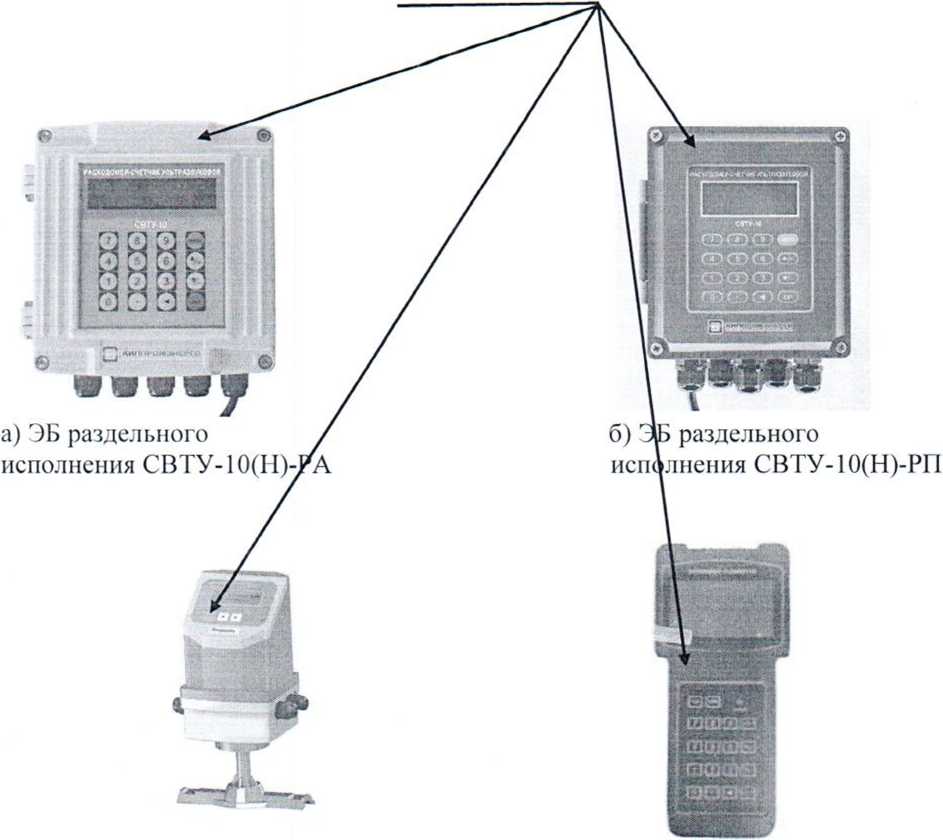

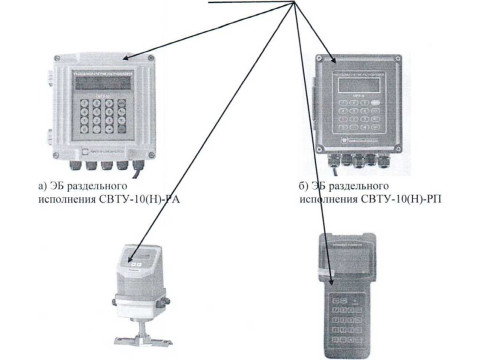

Приложение 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Место для нанесения знака поверки

в) ЭБ компактного исполнения

СВТУ-10(Н)-К

г) ЭБ портативного исполнения

СВТУ-10(Н)-П

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки

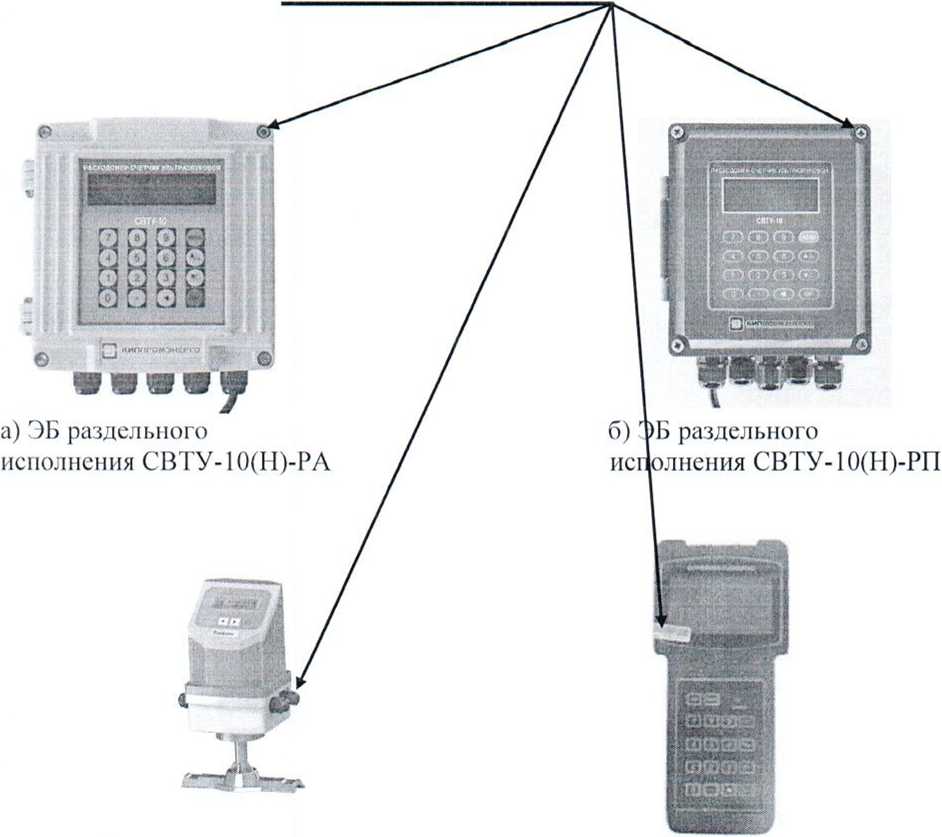

Приложение 3 (обязательное)

Схема пломбировки от нееанкционированного доступа

Место пломбировки от несанкционированного доступа

в) ЭБ компактного исполнения

СВТУ-10(Н)-К

г) ЭБ портативного исполнения

СВТУ-10(Н)-П

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
