Счетчики-расходомеры ультразвуковые ULTRAMAG
| Номер в ГРСИ РФ: | РБ 03 07 9780 23 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО ЭПО "Сигнал", г. Энгельс, Саратовская обл. |
|
Описание типа РБ 03 07 9780 23 [2023-04-28]
rb-03-07-9780-23_2023-04-28.pdf
|
Скачать |
Счетчики-расходомеры ультразвуковые ULTRAMAG (далее - счетчики-расходомеры) предназначены для измерения рабочего объема природного газа по ГОСТ 5542-2022 и автоматического приведения измеренного обьема к стандартным условиям по ГОСТ 2939-63 в зависимости от давления, температуры и коэффициента сжимаемости газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 9780 23 |
| Наименование | Счетчики-расходомеры ультразвуковые ULTRAMAG |
| Год регистрации | 2023 |
| Номер сертификата | 16367 |
| Дата регистрации | 2023-04-28 |
| Срок действия | 2028-04-28 |
| Получатель сертификата | ООО ЭПО "Сигнал", г. Энгельс Саратовской обл., Российская Федерация |
Производитель / Заявитель
ООО ЭПО "Сигнал"
Адрес: 413119, Саратовская обл., г. Энгельс-19
Контакты: тел.: (8453) 75-04-18, факс 75-17-00, office@eposignal.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 месяца |
| Методика поверки | Поверка по МРБ МП.3595-2023 «Система обеспечения единства измерений Республики Беларусь. Счетчики-расходомеры ультразвуковые ULTRAMAG. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 07 9780 23 [2023-04-28]
rb-03-07-9780-23_2023-04-28.pdf
|
Скачать |
Описание типа
Назначение
Счетчики-расходомеры ультразвуковые ULTRAMAG (далее - счетчики-расходомеры) предназначены для измерения рабочего объема природного газа по ГОСТ 5542-2022 и автоматического приведения измеренного обьема к стандартным условиям по ГОСТ 2939-63 в зависимости от давления, температуры и коэффициента сжимаемости газа.
Область применения - коммерческий и технологический учет газа на объектах коммунального хозяйства и промышленных предприятий, газораспределительных пунктах и котельных.
Описание
Принцип действия счез-чика-расходомсра основан на импульсном методе измерений рабочего объема газа ультразвуковым преобразователем объемного расхода, рабочего давления и рабочей температуры газа преобразователями давления и температуры и вычисления по измеренным значениям объема газа, приведенного к стандартным условиям по ГОСТ 2939-63.
В состав счетчика-расходомера входят: измерительно-вычислительный блок (ИВБ); ультразвуковой преобразователь рабочего расхода (УЗПР); интегрированный преобразователь абсолютного (избыточного) давления (11Д); интегрированный преобразователь температуры (ПТ).
ИВБ представляет собой электронную вычислительную машину (ЭВМ), которая позволяет производить измерения параметров, проводить вычисления, а также хранить и выводить информацию на внешние устройства.
Управление работой индикатора, просмотр информации и программирование сче гчика-расходомера осуществляется клавиатурой.
Обмен информацией с счетчиком-расходомером и его программирование можно также производить с использованием сервисной программы, входящей в комплект поставки счетчика-расходомера.
Принцип действия УЗПР основан на измерении разницы времени прохождения ультразвуковых колебаний в прямом и обратном направлениях (относительно потока газа). Ультразвуковые колебания генерируются и принимаются электроакустическим преобразователями (далее - НЭП). Время распространения ультразвуковых колебаний зависит от скорости ультразвука в газе и скорости потока газа. Полученные с НЭП электрические сигналы обрабатываются микропроцессором, и вычисляется рабочий обьем. На основе вычисленного значения рабочего объема и измеренных значений давления и 'температуры определяется стандартный объем.
В счетчике-расходомере применяется ряд интегрированных преобразователей абсолютного (избыточного) давления. Преобразователи интегрированы в общую электрическую схему комплекса, электропи тание их осуществляется от общей схемы, могут быть встроенными в корпус ИВБ или выносными.
В качестве преобразователей температуры газа применяются термопреобразователи сопротивления по ГОСТ 6651-2009. Преобразователи температуры могут быть встроенными в корпус ИВБ или выносными.
Обмен счетчика-расходомера с внешними устройствами производится по интерфейсам R.S-232 и RS-485 и оптическому интерфейсу. Обмен с внешними устройствами (компьютером, принтером, модемом, диспетчерской системой) осуществляется без
переключения разъемов.
В зависимости от конструкции следующие обозначения:
исполнения счетчиков-расходомеров имеют
реверсивного типа (при наличии)
правое направление потока газа;
левое направление потока газа
верхний предел измерения абсолютного давления 1 МПа; верхний предел измерения абсолютного давления 1,6 Ml la класс точности
* в соответствии с таблицей 2
динамический диапазон измерения
* *в соответствии с таблицей 1
типоразмер счетчика-расходомера
* *в соответствии с таблицей 1
номинальный диаметр DN по ГОСТ 28338-89
* *в соответствии с таблицей 1
давление, температура, расход;
одноканальный с аксиальным расположением НЭП;
многоканальный с тангенциальным расположением ПЭН базовый;
модернизированный

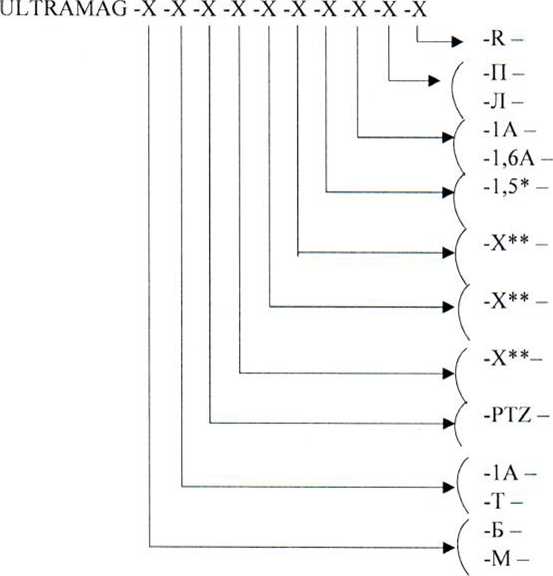

Рисунок 1 - Структура условного обозначения счетчиков-расходомеров Исполнения счетчиков-расходомеров в зависимости от номинального диаметра DN но ГОСТ 28338-89 и типоразмера представлены в таблице 1.
Таблица 1
|
DN по ГОСТ 28338-89 |
Типоразмер |
V ’ max* м/с, НС более |
Q max? м3/ч |
р 1 max, МПа |
Диапазон измерений* Qmax • Qmin |
Муфта |
Фланец по ГОСТ 33259-2015 |
нэп, шт. | |||||
|
1:100 |
1:160 |
1:200 |
1:250 |
1:320 |
1:400 | ||||||||
|
Для счетчиков-расходомеров с аксиальным расположением Г |
Э11 | ||||||||||||
|
32 |
G 10 |
30 |
16 |
1.6 |
/ |
У |
/ |
/ |
2 | ||||
|
40 |
G 10 |
30 |
16 |
1,6 |
/ |
/ |
7 |
/ |
/ |
2 | |||
|
32 |
G 16 |
30 |
25 |
1,6 |
/ |
/ |
у |
/ |
/ |
/ |
2 | ||
|
40 |
G 16 |
30 |
25 |
1,6 |
/ |
/ |
у |
/ |
У |
У |
2 | ||
|
50 |
G16 |
30 |
25 |
1,6 |
у |
/ |
у |
/ |
У |
У |
У |
2 | |
|
32 |
G25 |
30 |
40 |
1,6 |
у |
/ |
7 |
У |
у |
У |
У |
2 | |
|
40 |
G25 |
30 |
40 |
1,6 |
/ |
у |
У |
У |
/ |
У |
2 | ||
|
50 |
G25 |
30 |
40 |
1,6 |
/ |
/ |
7 |
/ |
/ |
/ |
2 | ||
|
40 |
G40 |
30 |
65 |
1,6 |
/ |
/ |
V |
V |
/ |
/ |
2 | ||
|
50 |
G40 |
30 |
65 |
1,6 |
у |
✓ |
у |
/ |
У |
У |
2 | ||
|
50 |
G65 |
30 |
100 |
1,6 |
/ |
/ |
у |
V |
/ |
/ |
/ |
2 | |
|
80 |
G 65 |
30 |
100 |
1,6 |
/ |
/ |
у |
у |
у |
У |
У |
2 | |
|
50 |
G100 |
30 |
160 |
1,6 |
/ |
/ |
У |
у |
/ |
У |
/ |
2 | |
|
80 |
G 100 |
30 |
160 |
1.6 |
/ |
/ |
у |
/ |
/ |
2 | |||
|
100 |
G100 |
30 |
160 |
1,6 |
/ |
/ |
V |
/ |
/ |
/ |
2 | ||
|
80 |
G160 |
30 |
250 |
1,6 |
у |
/ |
у |
/ |
у |
У |
У |
2 | |
|
100 |
G 160 |
30 |
250 |
1,6 |
/ |
/ |
у |
у |
у |
/ |
2 | ||
|
100 |
G250 |
30 |
400 |
1,6 |
/ |
/ |
у |
у |
/ |
У |
2 | ||
|
150 |
G250 |
30 |
400 |
1.6 |
у |
/ |
у |
у |
/ |
У |
2 | ||
|
150 |
G400 |
30 |
650 |
1,6 |
/ |
/ |
•/ |
у |
у |
/ |
/ |
2 | |
|
Для счетчиков-расходомеров с тангенциальным расположением НЭП | |||||||||||||
|
DN по ГОСТ 28338-89 |
Типоразмер |
V v max, м/с, не более |
Q шах» м3/ч |
р 1 max, МПа |
Диапазон измерений* Qmax • Qmin |
Фланец ГОСТ 33259- 2015 |
НЭП. HIT. | ||||||
|
1:100 |
1:160 | ||||||||||||
|
80 |
G 160 |
30 |
250 |
1,6 |
/ |
/ |
/ |
4-6 | |||||
|
100 |
G250 |
30 |
400 |
1,6 |
/ |
У |
/ |
4-6 | |||||
|
100 |
G400 |
30 |
650 |
1,6 |
/ |
/ |
/ |
4-6 | |||||
|
150 |
G 650 |
30 |
1000 |
1,6 |
/ |
/ |
/ |
8 | |||||
|
150 |
G 1000 |
30 |
1600 |
1,6 |
/ |
/ |
/ |
8 | |||||
|
200 |
GI600 |
30 |
2500 |
1,6 |
/ |
У |
/ |
8 | |||||
|
200 |
G2500 |
30 |
4000 |
1,6 |
У |
У |
У |
8 | |||||
|
300 |
G4000 |
30 |
6500 |
1.6 |
/ |
/ |
У |
8 | |||||
|
Qmin - минимальное значение объемного расхода, м3/ч; Qmax - максимальное значение объемного расхода, м3/ч; Vmax — максимальная скорость потока, м/с; Ртах - максимальное рабочее давление. Ml la. * изготавливается в одном из соотношений объемных расходов. | |||||||||||||
Счетчик-расходомер имеет встроенное программное обеспечение, предназначенное для обработки измерительной информации.
Фотографии общего вида средс тв измерений представлены в приложении I.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Диапазон измерений абсолютного давления, МПа |
от 0,09 до 1,60 |
|
11рсделы допускаемой относительной погрешности при измерении абсолютного давления и при температуре окружающей среды от минус 40 °C до плюс 60 °C, % |
±0,4 |
|
Диапазон измерений температуры, °C |
от минус 40 до 60 |
|
Пределы допускаемой относительной погрешности при измерении температуры и при температуре окружающей среды от минус 40 °C до плюс 60 °C, % |
±0,1 |
|
Пределы допускаемой относительной погрешности коэффициента коррекции, % |
±0,5 |
|
Диапазон измерений объемного расхода, м3/ч: аксиальное расположение НЭП тангенциальное расположение ПЭН |
от 0.05 до 650,00 от 0,10 до 6500,00 |
|
Пределы допускаемой относительной погрешности при измерении рабочего объема газа, при температуре окружающей среды от минус 40 °C до плюс 60 °C, %, в диапазоне расходов: OI Qmin ДО 0,05'Qmax 01 0,05’Qmax ДО Qmax |
±1,20 ±0,75 |
|
Пределы допускаемой относительной погрешности вычисления объема газа, приведенного к стандартным условиям по ГОСТ 2939-63, % |
±0,05 |
|
Пределы допускаемой относительной погрешности приведения объема газа к стандартным условиям по ГОСТ 2939-63 при температуре окружающей среды от минус 40 °C до плюс 60 °C, % ОТ Qmin ДО 0,05'Qmax О1 0,05'Qnlax ДО Qmax |
±1,5 ±1,0 |
|
где Qmjn - минимальное значение объемного расхода, м7ч; Qmax - максимальное значение объемного расхода, м3/ч. |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 3.
Таблица 3
|
Наименование |
Значение |
|
Кратковременное давление перегрузки. Ml 1а. не более |
2,4 |
|
Скорость потока газа, м/с |
от 0.001 до 30 |
|
Выходной сигнал расхода в рабочих условиях, с частотой до 100 Гц |
импульсный |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон относительной влажности окружающего воздуха. % диапазон атмосферного давления, кПа |
от минус 40 до 60 от 30 до 95 от 84,0 до 106,7 |
|
Диапазон напряжения питания постоянного тока, В |
от 3,0 до 3,9 |
|
Потребляемая мощность, мВт, не более |
3 |
|
Габаритные размеры, мм, нс более длина ширина высота |
1000 500 700 |
|
Масса, кг, не более |
500 |
|
Диапазон измерений Qmax : Qmjn |
1:100; 1:160; 1:200; 1:250; 1:320; 1:400; 1:450; 1:500 |
|
Температура природного газа по ГОСТ 5542-2022, °C |
от минус 23,15 до 50 |
|
Маркировка взрывозащиты |
lExibUB T4GbX |
|
Маркировка взрывозащиты с модемом |
1Ех ib IIB T3 GbX |
|
1 lopor чувствительности, нс более |
053j Qmin |
|
где Qmjn - минимальное значение объемного расхода, м3/ч; Qmax - максимальное значение объемного расхода. м3/ч. | |
Комплектность
Таблица 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Счетчик-расходомер ультразвуковой ULTRAMAG |
СЯМИ.407229-722 СП |
1 шт. |
— |
|
Руководство по эксплуатации |
СЯМИ.407229-722 РЭ/РБ |
1 экз. |
Доступно на сайте * |
|
1 lacnopT |
СЯМИ.407229-722 ПС/РБ |
1 экз. |
— |
|
Методика поверки |
МРБ Ml 1.3595-2023 |
1 экз. |
По заказу |
|
Сервисная программа (диск CD-R) |
СЯМИ.00048-01 12 01 |
1 шт. |
Доступно на сайте * |
|
Руководство оператора |
СЯМИ.00049-01 34 01 |
1 экз. | |
|
Жгут связи RS-232 (для обмена с ПК) |
623-СБ15 СП |
1 шт. |
По заказу |
|
Оптическая головка |
623-СБ7 СП |
1 пгт. |
По заказу |
|
Жгут для модемной связи |
623-СБ11 СП |
1 шт. |
По заказу |
|
Жгут для подсоединения принтера |
623-СБ16СП |
1 шт. |
По заказу |
|
Встроенный Bluetooth -модуль |
— |
1 шт. |
По заказу |
|
Встроенный модуль связи GSM/GPRS |
— |
1 шт. |
11о заказу |
|
Комплект прямых участков |
— |
1 компл. |
По заказу |
|
* дополнительная техническая информация: https://www.eposisinal.ru/ | |||
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульные листы руководства но эксплуатации и паспорта, а также на маркировочную табличку счетчика-расходомера.
Поверка осуществляется по МРБ МП.3595-2023 «Система обеспечения единства измерений Республики Беларусь. Счетчики-расходомеры ультразвуковые ULTRAMAG. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, ус танавливающие: требования к типу средств измерений:
техническая документация (руководство но эксплуатации, паспорт) ООО ЭПО «Сигнал»;
технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011);
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011). методику поверки:
МРБ Ml 1.3595-2023 «Система обеспечения единства измерений Республики Беларусь. Счетчики-расходомеры ультразвуковые ULTRAMAG. Методика поверки».
Перечень средств поверки: представлен в таблице 5.
Таблица 5_______
________________________Наименование и тип средств поверки_________________________
Тсрмогигромстр UNITESS TUB 1 ______________________________
Установка для испытаний, калибровки и поверки промышленных счетчиков газа lnotcch№ 2010-0054______________
Секундомер электронный ИНТЕГРАЛ С-01 ___
Калибратор многофункциональный DPI 620СЕ________________________________
Гермостат жидкостный ТЕРМОТЕСТ-100_________
Стенд для проверки прочности и герметичности СПИТ______ __
'Гермометр лабораторный электронный, тип ЛТ-300 ___________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 6.
Таблица 6
|
Идентификационное наименование ПО |
Помер версии ПО (идентификационный номер) |
|
«ULTRAMAG» |
нс ниже 83 АА (RC-16)* |
|
Примечание - Допускается применение более поздних версий ПО при условии, что метрологически значимая часть ПО счетчиков-расходомеров останется без изменений. | |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: счетчики-расходомеры ультразвуковые ULTRAMAG соответствуют требованиям технической документации (руководству но эксплуатации, паспорту), ТР ТС 012/2011, ТР ТС 020/2011.
