Измерительная система узла учета газа ОАО «Белорусский цементный завод» № 14461

Назначение

Измерительная система узла учета газа ОАО «Белорусский цементный завод» №14461 (далее - ИС У У Г) предназначена для преобразования входных сигналов перепада давления, давления и температуры газа и вычисления значений объемного расхода газа в стандартных условиях по ГОСТ 2939-63.

Область применения - учёт количества, контроля и регистрации параметров природного газа, подаваемого газоснабжающей организацией и потребляемого ОАО «Белорусский цементный завод».

Описание

В состав измерительной системы узла учета газа входят стандартное сужающее устройство - диафрагма, преобразователь абсолютного давления, преобразователи разности давлений, термопреобразователь сопротивления, корректор СПГ761.

Корректор СПГ761 осуществляет автоматическое непрерывное измерение давления, перепада давления, температуры и вычисление расхода и объема газа при стандартных условиях в соответствии с ГОСТ 8.586.1-2005 ГОСТ 8.586.5-2005 с учетом условно-постоянных параметров: плотности газа при стандартных условиях, содержания азота и углекислого газа, атмосферного давления (в случае применения преобразователя избыточного давления).

Метод измерения расхода газа, протекающего через узел учета, основан на создании с помощью диафрагмы местного сужения потока, часть потенциальной энергии которого переходит в кинетическую энергию. Средняя скорость потока в месте его сужения повышается, а статическое давление становится менее статического давления до диафрагмы. Разность давления (перепад давления) тем больше, чем больше расход среды, и. следовательно, она может служить мерой расхода.

Корректор СПГ761 осуществляет отображение на дисплее, а также регистрацию с указанием даты и времени следующих параметров:

расхода газа за интервал, соответствующий виду отчета, приведенного к стандартным условиям, по каждому измерительному трубопроводу;

количества (объема) газа, приведенного к стандартным условиям;

расхода газа при рабочих условиях, при стандартных условиях, м‘7ч;

давления. кПа:

разности давления. кПа;

температуры, °C;

количества газа (нарастающего объема) от начала контрактных суток, м3.

Измерения давления природного газа, производятся с помощью преобразователя абсолютного (избыточного) давления.

Измерения разности давления перед и после диафрагмы, производятся с помощью преобразователя разности давления.

Измерения температуры природного газа производятся с помощью термопреобразователя сопротивления.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист паспорта.

Поверка осуществляется по МРБ МП.МП 3456-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительная система узла учета газа ОАО «Белорусский цементный завод». Методика поверки»

Сведения о методах измерений

ГОСТ 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования.

ГОСТ 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования.

ГОСТ 8.586.5-.2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация производителя;

методику поверки:

МРБ МП.МН 3456-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительная система узла учета газа ОАО «Белорусский цементный завод». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4___________________________________________________________________________

_________________________Наименование и тип средств поверки_________________________ Термогигрометр UniTess ТНВ1________________________________________________

Нутрометр микрометрический НМ___________________________________________

Микроскоп универсальный УИМ-23________________________________________

Микроскоп универсальный УИМ-21________________________________________

Микрометр гладкий МК25________________________________________________

Радиусомер оптоэлектронный LVS-24_________________________________________

Образцы шероховатости №4 по ГОСТ 9378-93_________________________________

Щупы, класс точности 2

Линейки поверочные типа ЛД по ГОСТ 8026-92, класс точности 1,0________________

Рулетка измерительная по ГОСТ 7502-98_____________________

Угломер с нониусом тип 4___________________________________________________

Программный комплекс «Расходомер ИСО», модуль: «Стандартные сужающие устройства»._______________________________________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ОАО «Белорусский цементный завод», соответствует требованиям технической документации производи геля.

I (роизводитель средств измерений

ОАО «Белорусский цементный завод» Республика Беларусь ул. Юношеская, 117, 213640, г. Костюковичи.

Телефон: +375 2245 50-021

факс: +375 2245 58-003

Уполномоченное юридическое лицо, проводившее испытания средств измсрений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь. 220053, г. Минск. Старовилснский тракт, 93

Телефон:+375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директор БелГИМ

А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

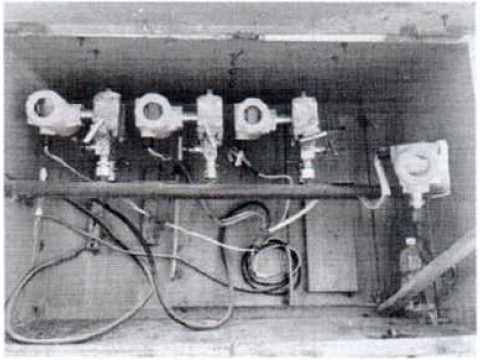

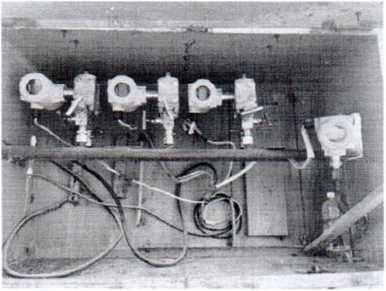

Рисунок 1.1 - Внешний вид преобразователей разности давления и абсолютного давления

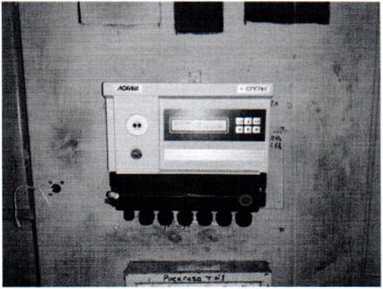

Рисунок 1.2 - Внешний вид корректора СПГ761

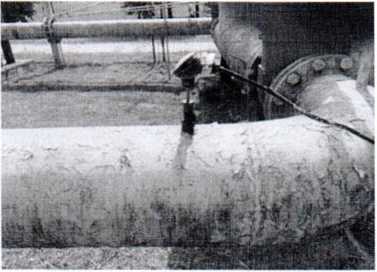

Рисунок 1.3 - Внешний вид термонреобразовагеля сопротивления

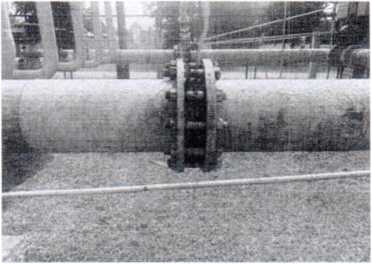

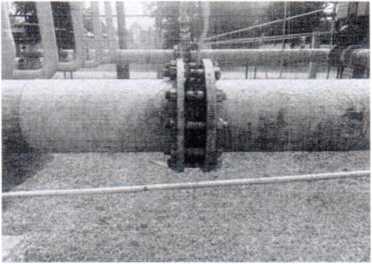

Рисунок 1.4 - Место установки сужающего устройства - диафрагмы

Рисунок 1.5 - Внешний вид сужающего устройства - диафрагмы

О АО «Белорусский цементный завод» ул. Юношеская, 117, 213640, г. Костюковичи

Измерительная система узла учета газа № 14461
