Измерительная система узла учета газа ГРС «Гродно-1» (выход 4) филиала «Слонимское УМГ ОАО «Газпром трансгаз Беларусь» № 505/4-1

Назначение

Измерительная система узла учета газа ГРС «Гродно-1» (выход 4) филиала «Слонимское УМГ ОАО «Газпром трансгаз Беларусь» № 505/4-1 (далее - ИС УУГ) предназначена для преобразования входных сигналов разности давления, давления и температуры газа и вычисления значений объемного расхода и количества (объема) природного газа в стандартных условиях по ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав ИС УУГ входят: измерительные трубопроводы № 1, № 2 с установленными на нем стандартными сужающими устройствами (диафрагмами), термопреобразователем сопротивления ТСМ 012, или ТСМ 296. или ТСП 012 и комплексом многониточным измерительным микропроцессорным «Суперфлоу-ПЕ» (далее - КМИМ «Суперфлоу-ПЕ»). КМИМ «Суперфлоу-ПЕ» осуществляет автоматическое непрерывное измерение давления, разности давлений, температуры, и вычисление объемного расхода и объема газа в стандартных условиях по ГОСТ 2939-63 в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005 с учетом условно-постоянных параметров: плотности газа в стандартных условиях по ГОСТ 2939-63, содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ, основан на создании местного сужения потока. Средняя скорость потока в месте его сужения повышается, а статическое давление становится меньше статического давления до диафрагмы. Разность давлений тем больше, чем больше объемный расход среды, и, следовательно, она может служить мерой объемного расхода.

КМИМ «Суперфлоу-ПЕ» осуществляет отображение на жидкокристаллическом дисплее, а также регистрацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям, по каждому измерительному трубопроводу;

количество (объем) газа, приведенного к стандартным условиям;

объемный расход газа в рабочих условиях, м7ч;

давление, кПа;

разность давлений, кПа;

температура, °C;

количество газа (нарастающего объема) от начала контрактных суток, м1.

Измерения давления природного газа производятся с помощью преобразователя абсолютного (избыточного) давления из состава КМИМ «Суперфлоу-ПЕ», основным элементом измерительного механизма которого является измерительная емкостная ячейка или тензорезистивный модуль. Под воздействием давления измерительный механизм преобразователя формирует цифровой код, пропорциональный измеряемому давлению. Откорректированный микропроцессором, цифровой код передается на устройство, формирующее стандартный аналоговый сигнал.

Измерения разности давлений перед и после диафрагмы производятся с помощью преобразователя разности давлений из состава КМИМ «Суперфлоу-ПЕ». Принцип работы аналогичен преобразователю давления.

Измерения температуры природного газа производятся с помощью термопреобразователя сопротивления ТСМ 012, или ТСМ 296, или ТСП 012. Принцип работы термопреобразователя сопротивления основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры. Термопреобразователь состоит из чувствительного элемента, защитного корпуса, клеммной головки.

ИС УУГ имеет встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку ИС УУГ.

Поверка осуществляется но МРБ МИ.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафрагмами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

Сведения о методах измерений

ГОСТ 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования.

ГОСТ 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования.

ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средс тв измерений:

техническая документация ОАО «Газпром трансгаз Беларусь»;

Meiодику иоверки:

МРБ МП.3328-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенных стандартными сужающими устройствами (диафра: мами) с КМИМ «Суперфлоу-ПЕ». Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4____

Наименование и тип средств поверки

Термогигрометр UNl'CESS ТНВ 1                _____________________________

Нутрометр микрометрический ИМ          ________________________________

Микроскоп универсальный УИМ-23___

М11кроскоп универсальный! УНМ-21_____________________________________________

М и крометргладкий

Радиусомер оптоэлектронный LVS-24

Образцы шероховатости № 4

Щупы, класс точности 2

Линейки поверочные тина ЛД по ГОСТ 8026-92__

Рулетка измерительная по ГОСТ 7502-98   _____________________________________

Нутромер микрометрический НМ

Программный комплекс «Расходомер ИСО», модуль: «Стандартные сужающие устрой ст в а ».            _________________________________________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Гродно-1» (выход 4) филиала «Слонимское УМГ ОАО «Газпром трансгаз Беларусь» № 505/4-1 соответствует гребованиям технической документации ОАО «Газпром трансгаз Беларусь».

11роизводитель средств измерений

ОАО «Газпром трансгаз Беларусь»

Республика Беларусь, 220040. г. Минск, ул. Некрасова. 9

Телефон: +375 17 280 0101

факс: +375 17 285 63 36

E-mail: office@btg.by

Уполномоченное юридическое лицо. проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт мет роло!ни» (Бел!’ИМ)

Республика Беларусь. 220053. г. Минск. Старовиленский тракт. 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@bclgim.by

Приложения: 1. Фотографии ooihci о вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки oi несанкционированно! о дос тупа на I лисю.

Директор БелГИ М                                      А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

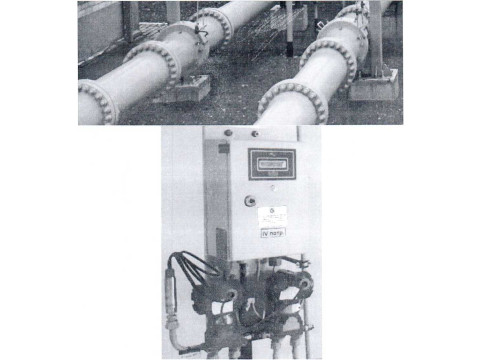

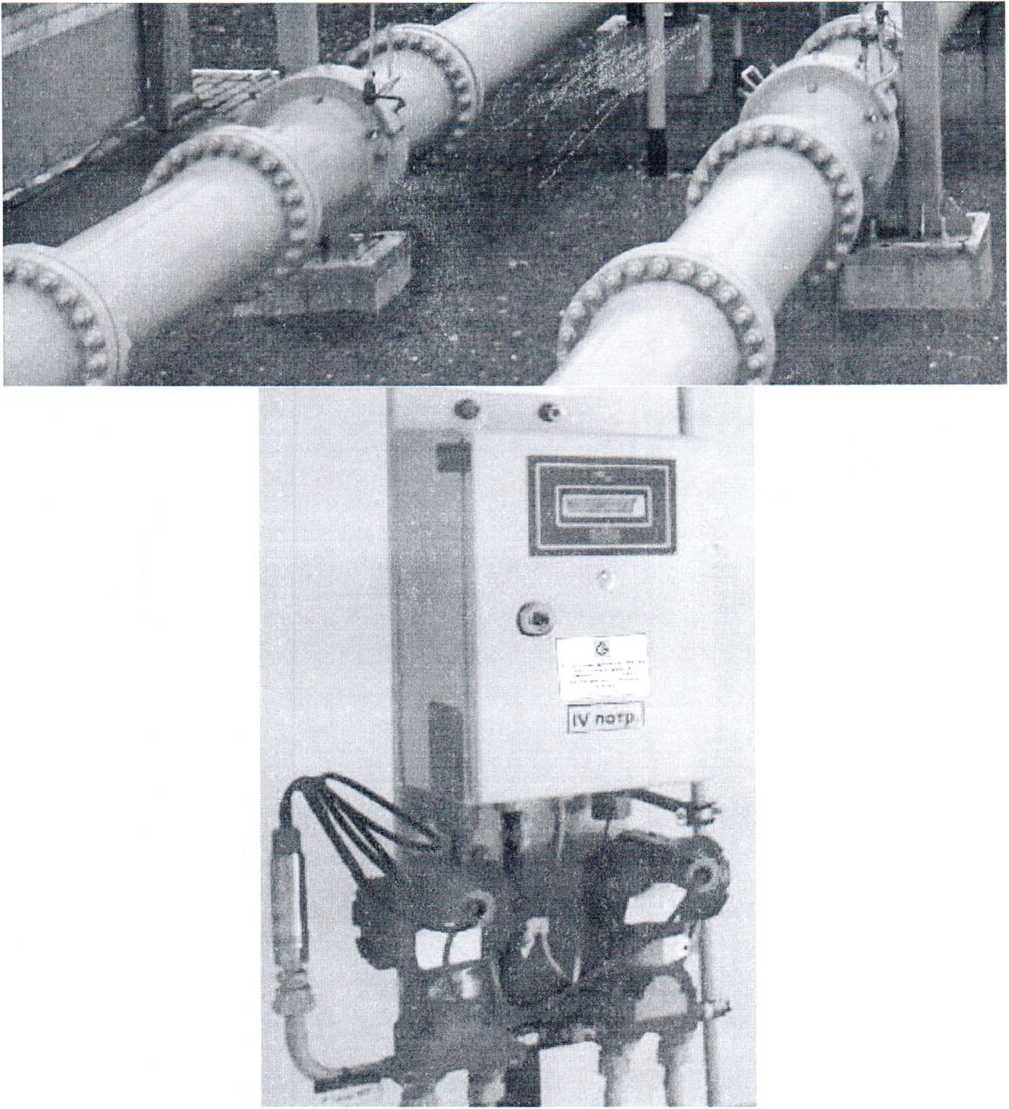

Рисунок 1.1 Фотографии общего вида ИС’ УУГ

Измерительная система узла учета газа ГРС «Гродно-1» (выход-4) филиала «Слонимское УМГ ОАО «Газпром трансгаз Беларусь» № 505/4-1

Год выпуска 2022

Рисунок 1.2 - Фотография маркировки ИС УУГ

1(риложение 2 (обязательное)

Схема (рисунок) с указанием мес та для нанесения знака поверки средс тв измерений Знак поверки наносится в свидетельство о государе i венной поверке.

11риложение 3 (обязательное)

Схема пломбировки от несанкционированного дос тупа

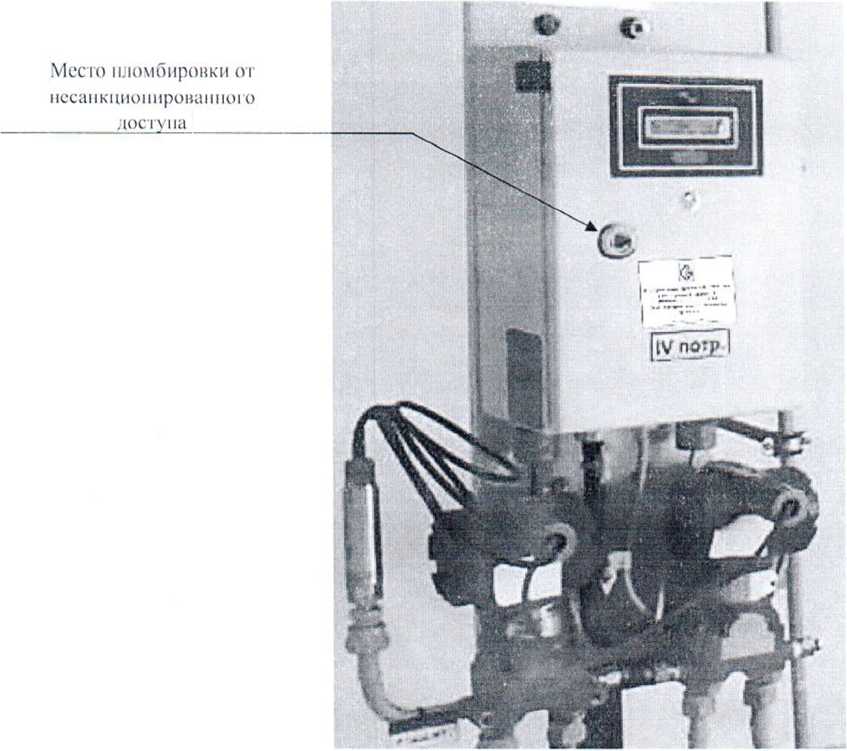

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
