Измерительная система узла учета газа ГРС «Островец» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» № 316/1-2

Назначение

Измерительная система узла учета газа ГРС «Островец» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» № 316/1-2 (далее - ИС УУГ) предназначена для измерений объемного расхода и количества (объема) природного газа, с приведением их к стандартным условиям ио ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Р с с п у бл ики Б ел а рус ь.

Описание

В состав ИС УУГ входят: преобразователь-корректор электронный ERZ 2000. первичный преобразователь расхода - счетчик газа ультразвуковой USZ 08-6Р. термопреобразователь сопротивления Rosemount 0065 и преобразователь абсолютного давления Rosemount 3051СА.

Принцип действия преобразователя-корректора электронного ERZ 2000 состоит в преобразовании входных электрических сигналов от счетчика газа и приборов, измеряющих параметры газа, в числовые значения параметров газа, и последующем расчете объема газа, приведенного к стандартным условиям по ГОСТ 2939-63. с учетом температуры, давления и коэффициента сжимаемости.

Принцип действия счетчика газа ультразвукового USZ 08-6Р (далее - счетчик газа) основан на измерении разноси! времени прохождения ультразвуковых импульсов по направлению и против по тока проходящего по трубопроводу газа.

Счетчик газа состоит из первичного измерительного преобразователя и блока электроники USE 09. Первичный измерительный преобразователь состоит из корпуса с установленными ультразвуковыми датчиками. Датчики состоят из пьезоэлектрического кристалла, установленного в оболочку из титана. Датчики закреплены фланцами непосредственно на корпусе и не выступаю! внутрь корпуса. Каждый датчик является передатчиком и приемником ультразвукового сигнала одновременно. Измерение проводится попеременно в обоих направлениях, т.е. после измерения времени прохождения ультразвукового импульса передатчик становится приемником и наоборот. Благодаря этому исключается влияние на результат измерений скорости распространения звука, которая зависит от вида газа, давления и температуры газа. Блок электроники USE 09 установлен на корпусе первичного измерительного преобразователя и рассчитывает скорость потока газа, усредненную по поперечному сечению счетчика газа, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, измеренные значения и результаты вычислений, сообщения системы самодиагностики, предупреждения и аварийные сообщения, сообщения об ошибках, показания преобразователей температуры и давления. Два импульсных и один токовый аналоговый выход дают возможность подключения к счетчику преобразователя-корректора электронного ERZ 2000.

Измерения температуры природного газа производятся с помощью термопреобразователя сопротивления Rosemount 0065. Принцип измерения температуры основан на зависимости сопротивления чувствительного элемента термопреобразователя от температуры измеряемой среды. Термопреобразователь сопротивления состоит из измерительной вставки, выполненной в оболочке из нержавеющей стали с одним платиновым чувствительным элементом с номинальной статической характеристикой (НСХ) типа Pl 100 по ГОСТ 6651-2009. соединительной головки, удлинителя, защитной гильзы.

Измерения давления природного газа производятся с помощью преобразователя давления измерительного Rosemount 3051СА. Основным элементом измерительного механизма преобразователей является измерительная емкостная ячейка или тензорези-стивный модуль. Нод воздействием давления измерительный механизм преобразователей формирует цифровой код. пропорциональный приложенному давлению.

Система имеет встроенное программное обеспечение, предназначенное для обработки измерительной информации.

Фотография общего вида средств измерений представлена в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Пределы допускаемой относительной погрешности при измерении объемного расхода природного газа, приведенного к стандартным условиям по ГОСТ 2939-63. %

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку системы.

Поверка осуществляется по МРБ Ml 1.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки»

Сведения о методиках (методах) измерений: ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к тину средств измерений:

техническая документация ОАО «Газпром трансгаз Беларусь»;

методику поверки:

МРБ МП.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4__

____________ 11аименование и тип средств поверки_________====^_= __

Гермогигрометр UniTess THI31___________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5__________________________________________________________________

,                                          Номер версии ПО

Идентификационное наименование 110            .      .          „      .

1(идентификационный номер)

RMG Messtechnic ERZ 2000                        2.0.2

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя; измерительная узла учета газа 1 PC «Островец» филиала «Минское УМГ ОАО «Газпром трансгаз Беларусь» № 316/1-2 соответствует требованиям технической документации производителя.

11роизводитель средетв измерений

ОАО «Газпром трансгаз Беларусь». Республика Беларусь

220040. г. Минск, ул. Некрасова. 9

Телефон;+375 17 280 01 01

факс: +375 17 285 63 36

e-mail: office@btg.by

Уполномоченное юридическое лицо. проводившее испытания средств из м ер е и и й/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь. 220053. г. Минск. Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@be Igi m.by

Приложения: 1. Фотография общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ                                      А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

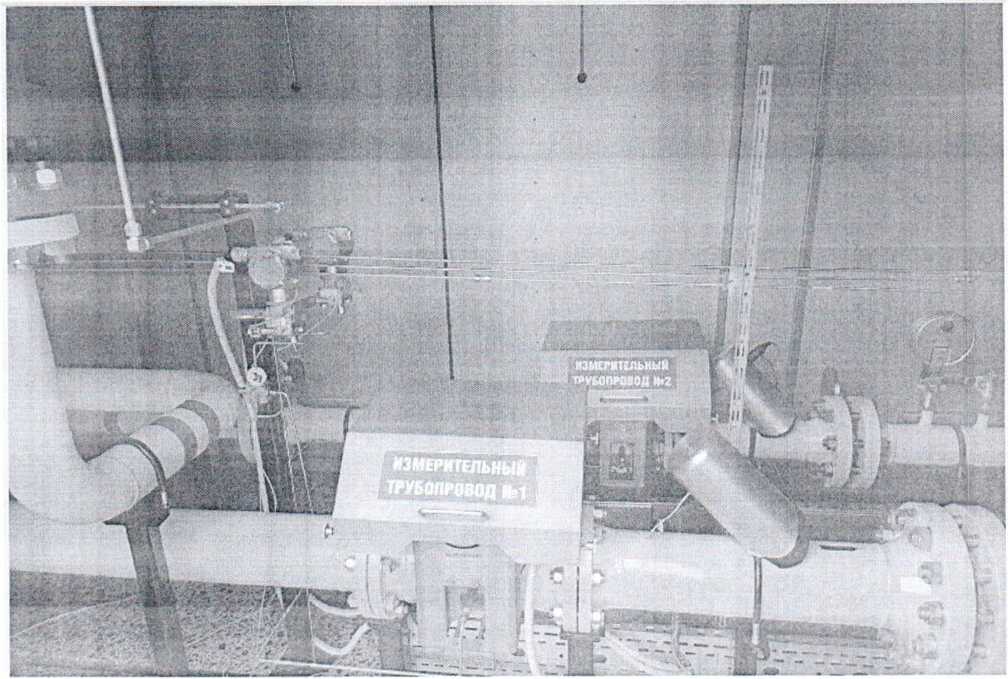

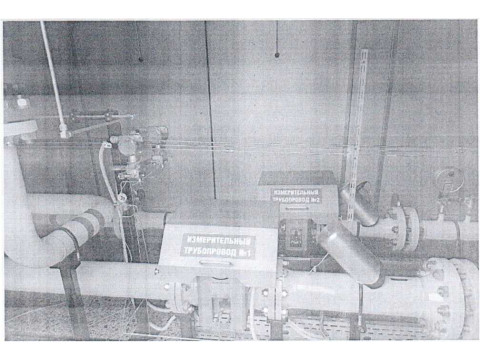

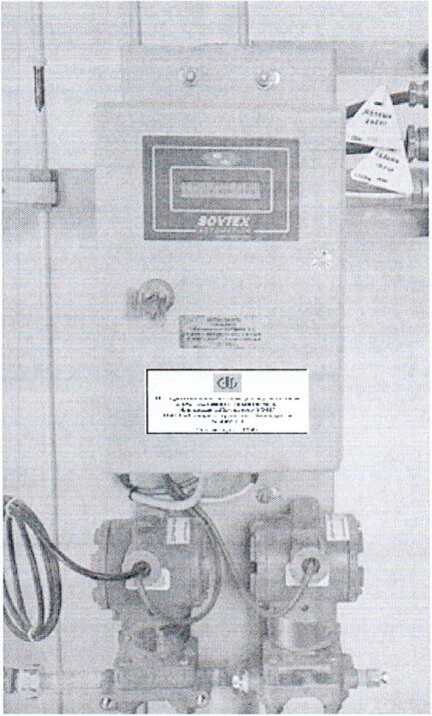

Рисунок 1.1 - Фотографии общего вида системы

Измерительная система узла учетатаза ГРС «Остр овец» ф влияла <<М инекое УМ Г ОАО «Газпромтранс! аз Беларусь» № 316/1-2

Год выпуска 2022

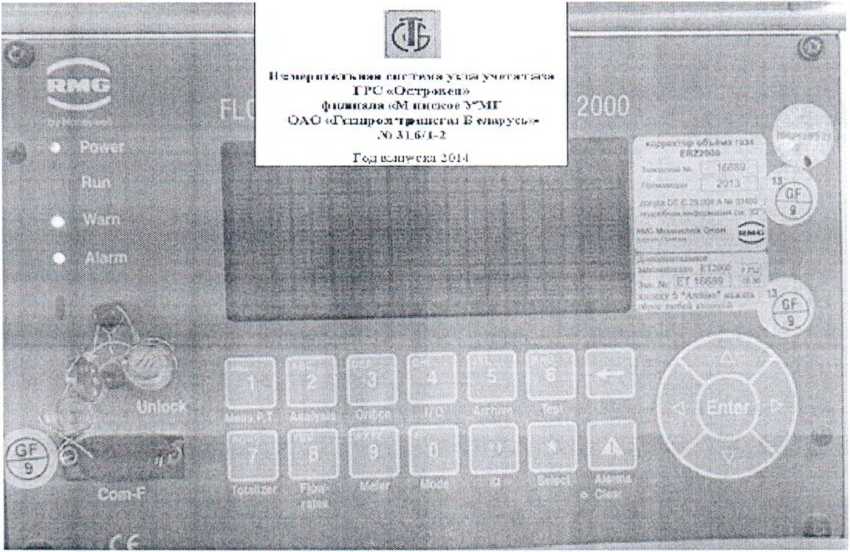

Рисунок 1.2 - Фотография маркировки системы

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

Приложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

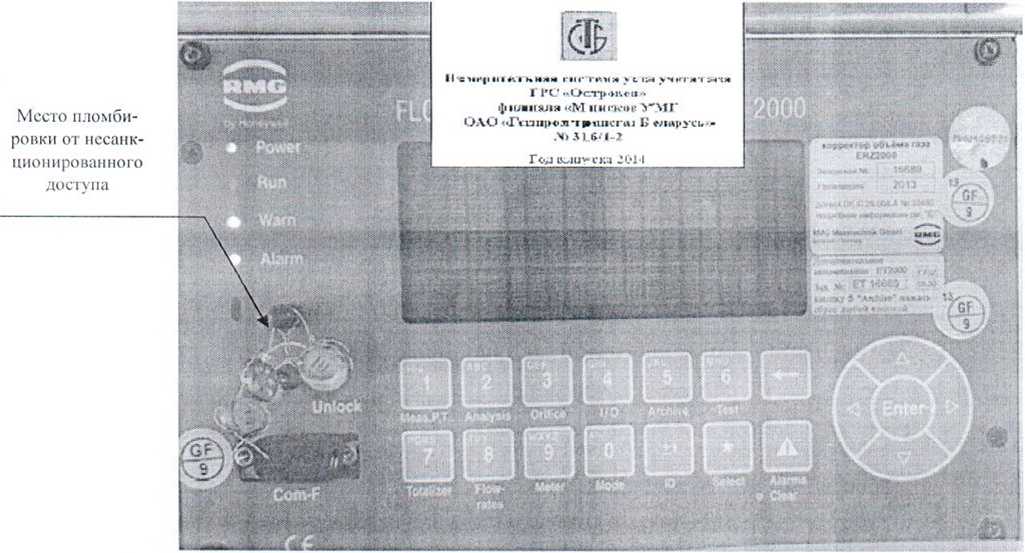

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
