Измерительная система узла учета газа ГРС «Жодино» (выход 1) филиала «Крупское УМГ ОАО «Газпром трансгаз Беларусь» № 209/1-1

Назначение

Измерительная система узла учета газа ГРС «Жодино» (выход № 1) филиала «Круп-ское УМГ» ОАО «Газпром трансгаз Беларусь» № 209/1-1 (далее - система) предназначена для преобразования входных сигналов разности давлений, давления и температуры газа и вычисления значений объемного расхода и количества (объема) природного газа в стандартных условиях по ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потребителей Республики Беларусь.

Описание

В состав системы входят: измерительные трубопроводы № 1, № 2 с установленными на нем стандартными сужающими устройствами (диафрагмами), термопреобразователем сопротивления ТСМ 012. или ТСМ 296, или ТСП 012 и комплексом многониточным измерительным микропроцессорным «Суперфлоу-ПЕ» (далее - КМИМ «Суперфлоу-ПЕ»). КМИМ «Суперфлоу-ПЕ» осуществляет автоматическое непрерывное измерение давления, разности давлений, температуры, и вычисление объемного расхода и объема газа в стандартных условиях по ГОСТ 2939-63 в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005 с учетом условно-нос гоянных параметров: плотности газа в стандартных условиях по ГОСТ 2939-63, содержания азота и углекислого газа.

Метод измерения объемного расхода газа, протекающего через ИС УУГ, основан на создании местного сужения потока. Средняя скорость потока в месте его сужения повышается, а статическое давление становится меньше статического давления до диафрагмы. Разность давлений тем больше, чем больше объемный расход среды, и. следовательно. она может служить мерой объемного расхода.

КМИМ «Суперфлоу-ПЕ» осуществляет отображение на жидкокристаллическом дисплее, а также регистрацию с указанием даты и времени следующих параметров: объемный расход газа, приведенный к стандартным условиям, по каждому измери-тел ь ном у тру б о п р о во д у;

количество (объем) газа, приведенного к стандартным условиям;

объемный расход газа в рабочих условиях, м7ч;

давление, кПа;

разность давлений. кПа;

температура, °C;

количество газа (нарастающего объема) от начала контрактных суток, mj.

Измерения давления природного газа производятся с помощью преобразователя абсолютного (избыточного) давления из состава КМИМ «Суперфлоу-ПЕ», основным элементом измерительного механизма которого является измерительная емкостная ячейка или тензорезистивный модуль. Под воздействием давления измерительный механизм преобразователя формирует цифровой код. пропорциональный измеряемому давлению. Откорректированный микропроцессором, цифровой код передастся на устройство, формирующее стандартный аналоговый сигнал.

Измерения разности давлений перед и после диафрагмы производятся с помощью преобразователя разности давлений из состава КМИМ «Суперфлоу-ПЕ». Принцип работы аналогичен преобразователю давления.

Измерения температуры природного газа производятся с помощью термопреобразователя сопротивления ТСМ 012, или ТСМ 296, или 'ГСП 012. Принцип работы термопреобразователя сопротивления основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры. Термопреобразователь состоит из чувствительного элемента, защитного корпуса, клеммной головки.

Система имеет встроенное программное обеспечение, предназначенное для обработки измерительной информации.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3. Схема пломбировки от несанкционированного доступа на 1 листе.

Директор БелГИМ

А.В. Казачок

Приложение 1 (обязательное) Фотографии общего вида средств измерений

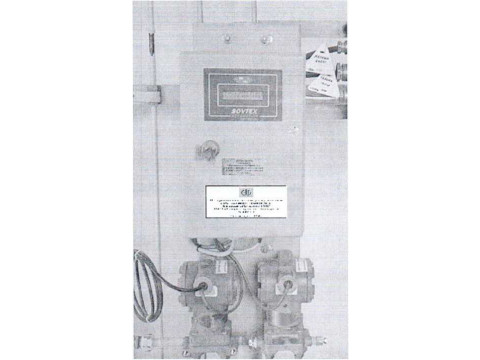

Рисунок 1.1- Фотография общего вида системы

Измерительная система узла учета газа ГРС «Жодино» (выход № 1) филиала «Крупское УМГ ОАО «Газпром трансгаз Беларусь» № 209/1-1

Год выпуска 2022

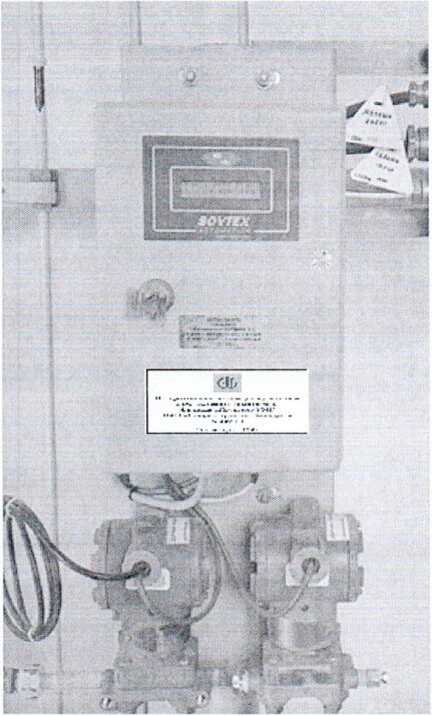

Рисунок 1.2 - Фотография маркировки системы

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Знак поверки наносится в свидетельство о государственной поверке.

Приложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

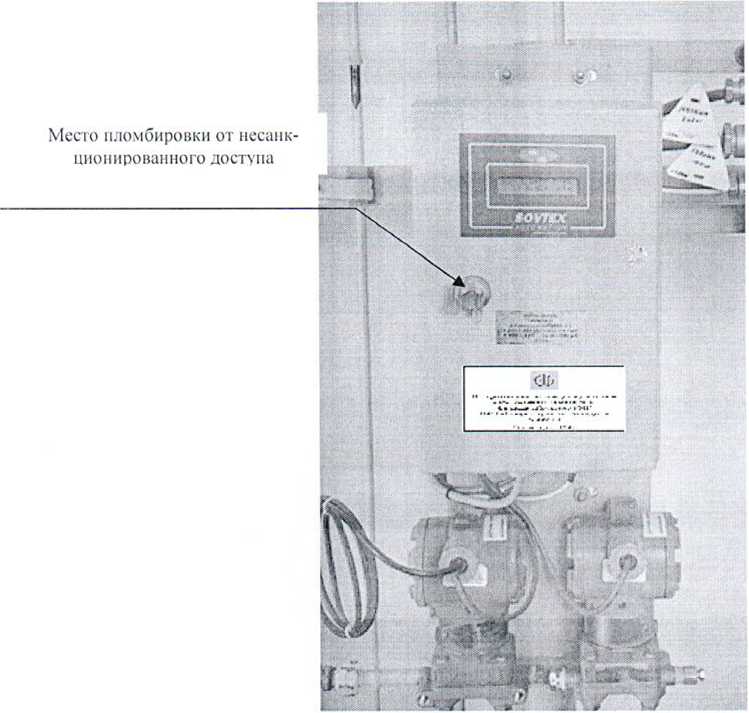

Рисунок 3.1 - Схема пломбировки от несанкционированного доступа
