Измерительная система узла учета газа ГРС «Сенно» филиала «Оршанское УМГ ОАО «Газпром трансгаз Беларусь» № 129/1-1

Назначение

Измерительная система узла учета газа ГРС «Сенно» филиала «Оршанское УМЕ ОАО «Газпром трансгаз Беларусь» № 129/1-1 (далее - система) предназначена для измерений объемного расхода и количества (объема) природного газа, с приведением их к стандартным условиям по ГОСТ 2939-63.

Область применения - магистральный транспорт газа, газоснабжение потреби гелей Республики Беларусь.

Описание

В состав системы входят: преобразователь-корректор электронный ERZ 2000. первичный преобразователь расхода - счетчик газа ультразвуковой USZ 08-6Р, термопреобразователь сопротивления Rosemount 0065 и преобразователь абсолютного давления Rosemount 3051С А.

Принцип действия преобразователя-корректора электронного ERZ 2000 состоит в преобразовании входных электрических сигналов от счетчика газа и приборов, измеряющих параметры газа, в числовые значения, с последующим расчетом объема газа, приведенного к стандартным условиям по ГОСТ 2939-63. с учетом температуры, давления и коэффициента сжимаемости.

Принцип действия счетчика газа ультразвукового USZ 08-6Р (далее - счетчик газа) осно-ван на измерении разности времени прохождения ультразвуковых импульсов по направлению и против потока, проходящего по трубопроводу газа.

Счетчик газа состоит из первичного измерительного преобразователя и блока электроники USE 09. Первичный измерительный преобразователь состоит из корпуса с установленными ультразвуковыми датчиками. Датчики состоят из пьезоэлектрического кристалла, установленного в оболочку из титана. Датчики закреплены фланцами непосредственно на корпусе и не выступают внутрь корпуса. Каждый датчик является передатчиком и приемником ультразвукового сигнала одновременно. Измерение проводится попеременно в обоих направлениях. Блок электроники USE 09 установлен па корпусе первичного измерительного преобразователя и рассчитывает скорость потока газа, усредненную по поперечному сечению счетчика газа, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, измеренные значения и результаты вычислений. Два импульсных и один токовый аналоговый выход дают возможность подключения к счетчику преобразователя-корректора электронного ERZ 2000.

Система имеет встроенное программное обеспечение, предназначенное для обработки и з м е р ител ь н о й и 11 фо р м а ц и и.

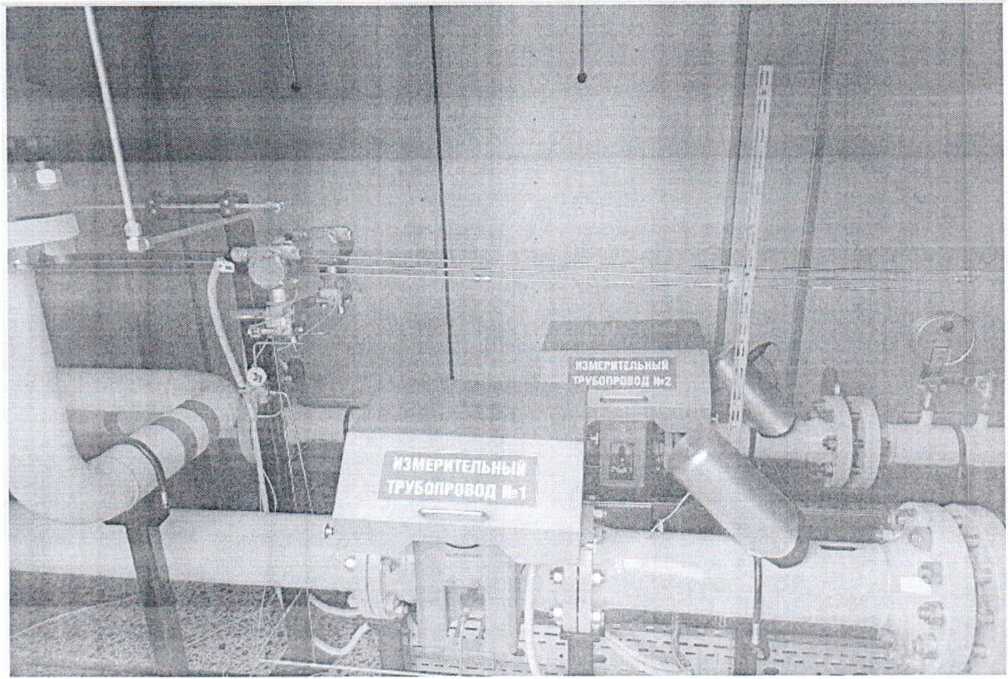

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Габлица2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку системы.

Поверка осуществляется по МРБ МП.3317-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки»

Сведения о методиках (методах) измерений: ГОСТ 8.611-2013 ГСП. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация ОАО «Газпром трансгаз Беларусь»; методику поверки:

МРБ МП.ЗЗ 17-2022 «Система обеспечения единства измерений Республики Беларусь. Измерительные системы узлов учета газа ГРС филиалов ОАО «Газпром трансгаз Беларусь», оснащенные счетчиками газа с электронными корректорами. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4___________________________________________________________________________

_________________И а и м е и овапие и тип средств поверки

Термогигрометр UniTess ТНВ1_________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: измерительная система узла учета газа ГРС «Сенно» филиала «Оршанское УМГ ОАО «Газпром трансгаз Беларусь» № 129/1-1 соответствует требованиям технической документации производителя.
