Узел учета сточных вод на объекте филиал «Гродненская теплоэктроцентраль-2» РУП «Гродноэнерго» № 47160
| Номер в ГРСИ РФ: | РБ 03 07 9225 22 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | «SIEMENS», Германия |
|
Описание типа РБ 03 07 9225 22 [2022-10-12]
rb-03-07-9225-22_2022-10-12.pdf
|
Скачать |
Узел учета сточных вод на объекте филиал «Гродненская тсплоэлсктроцентраль-2» РУП «Гродноэнерго» № 47160 (далее - узел учета) предназначен для учета объемного расхода сточных вод.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 9225 22 |
| Наименование | Узел учета сточных вод на объекте филиал «Гродненская теплоэктроцентраль-2» РУП «Гродноэнерго» № 47160 |
| Год регистрации | 2022 |
| Номер сертификата | 15650 |
| Дата регистрации | 2022-10-12 |
| Срок действия | - |
| Получатель сертификата | филиал «Гродненская теплоэктроцентраль-2» РУП «Гродноэнерго», г. Гродно, Республика Беларусь |
Производитель / Заявитель
"Siemens-Milltronics Process Instruments Inc"
Адрес: P.O. Box 4225, 1954 Technology Drive Peterborough, Ontario, Canada K9J 7B1
Контакты: +17057452431 // +17057410466
Поверка
| Межповерочный интервал / Периодичность поверки | 36 месяцев |
| Методика поверки | Поверка по МРБ МП.МН 3395-2022 «СОЕИ РБ. Узел учета сточных вод на объекте филиал «Гродненская теплоэктроцентраль-2» РУП «Гродноэнерго». Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 07 9225 22 [2022-10-12]
rb-03-07-9225-22_2022-10-12.pdf
|
Скачать |
Описание типа
Назначение
Узел учета сточных вод на объекте филиал «Гродненская тсплоэлсктроцентраль-2» РУП «Гродноэнерго» № 47160 (далее - узел учета) предназначен для учета объемного расхода сточных вод.
Область применения для охраны окружающей среды.
Описание
Принцип действия узла учета основан на вычислении объемного расхода жидкости в зависимости от уровня жидкости, исходя из настроек индивидуальной градуировочной характеристики.
Узел учета сточных вод сос тоит из:
уровнемера ультразвукового SITRANS LUT 440 (далее - уровнемер) № PBD/N3010016 производства «Sicmcns-Milltronics Process Instruments Inc», включающего в себя ультразвуковой преобразователь XRS-5 № PBD/N6035007;
измерительного участка - лотка Палмера Боулюса № 13. В уровнемере узла учета сточных вод используется встроенное программное обеспечение.

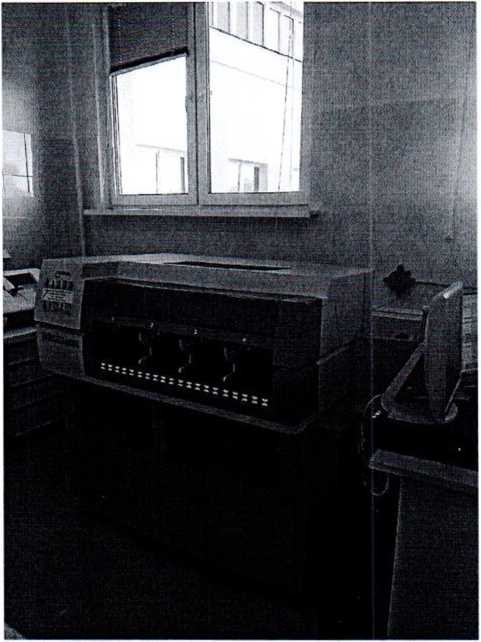

Фотографии общего вида средств измерений представлены в приложении I.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1. Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений глубины потока, мм |
от 0 до 455 |
|
Диапазон измерений объемного расхода жидкости, м/ч |
от 0 до 1100 |
|
Пределы допускаемой относительной погрешности узла учета сточных вод при измерении объемного расхода жидкости, % |
±5,0 |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Рабочий диапазон температур окружающего воздуха: для уровнемера, °C для ультразвукового преобразователя уровнемера, °C |
от минус 20 до плюс 50 от минус 20 до плюс 65 |
|
Диапазон напряжения питания сети переменного тока часто той 50 Гц, В |
от 90 до 253 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Узел учета сточных вод на объекте филиал «Гродненская теплоэлектроцснтраль-2» РУП «Гродноэнсрго» №47160 |
1 |
|
Паспорт |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится на титульный лист паспорта.
Поверка осуществляется по МРБ МП.МН 3395-2022 «Система обеспечения единства измерений Республики Беларусь. Узел учета сточных вод па объекте филиал «Гродненская теплоэлсктроцснтраль-2» РУП «Гродноэнсрго». Методика поверки»
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
техническая документация «Sicmens-Milltronics Process Instruments Inc»;
технический регламент Таможенного союза «Электромагнитная совместимое ! ь технических средств» (ТР ТС 020/2011); технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011); методику поверки:
МРБ МП.МН 3395-2022 «Система обеспечения единства измерений Республики Беларусь. Узел учета сточных вод на объекте филиал «Гродненская теплоэлектроцентраль^» РУП «Гродноэнсрго». Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4_____
Наименование и тип средств поверки__
Термогигрометр UniTess TUB 1
Измеритель скорости течения жидкости FlowTrackcr2___
Дальномер лазерный Leica Disto D5____ __
Линейка измерительная металлическая _
Рулетка Р10 УК________
Примечание - Допускается применять другие средства поверки, обеспечивающие определе-нис метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 5.
Таблица 5
|
Идентификационное наименование НО |
Номер версии 1Ю (идентификационный номер) |
|
Sensor Ver |
2.00.07-03 |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической докумен тации производителя: узел учета сточных вод на объекте филиал «Гродненская теплоэлектроцентраль-2» РУП «Гродноэнерго» № 47160 соответствует требованиям технической документации производителя «Sicmcns-Milltronics Process Instruments Inc», TP TC 020/2011, TP TC 004/2011.
