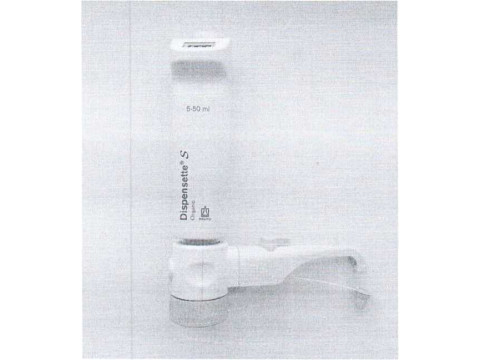

Дозатор бутылочный Dispensette S Organic № 21J34092
| Номер в ГРСИ РФ: | РБ 03 07 8857 22 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "BRAND GMBH + CO KG", Германия |
|
Описание типа РБ 03 07 8857 22 [2022-05-31]
rb-03-07-8857-22_2022-05-31.pdf
|
Скачать |
Дозатор бутылочный Dispensette S Organic (далее - дозатор) предназначен для измерения объема при дозировании жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 8857 22 |
| Наименование | Дозатор бутылочный Dispensette S Organic № 21J34092 |
| Год регистрации | 2022 |
| Номер сертификата | 15190 |
| Дата регистрации | 2022-05-31 |
| Срок действия | - |
| Получатель сертификата | фирма "BRAND GMBH + CO KG", Германия |
Производитель / Заявитель
фирма "BRAND GMBH + CO KG"
Адрес: Otto-Schott-Strasse, 25, 97861 Wertheim
Контакты: +49 9342 808-0 / +49 9342 808-236 / info@brand.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.МН 3271-2022 «Система обеспечения единства измерений Республики Беларусь. Дозаторы бутылочные Dispensette S Organic. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 07 8857 22 [2022-05-31]
rb-03-07-8857-22_2022-05-31.pdf
|
Скачать |
Описание типа
Назначение
Дозатор бутылочный Dispensette S Organic (далее - дозатор) предназначен для измерения объема при дозировании жидкостей.
Область применения - здравоохранение.
Описание
Дозатор устанавливается на бутылку, заполненную жидкостью. Принцип действия основан на создании в цилиндре дозатора попеременного вакуума или избыточного давления за счет перемещения в нем герметично уплотненного поршня и открытия (перекрытия) клапанов, в результате чего дозируемая жидкость из бутылки через трубку отбора жидкости наполняет цилиндр и вытесняется из него через трубку слива.
Перемещение поршня регулируется в пределах диапазона дозирования с помощью регулятора объема, который ограничивает уровень поднятия поршня. При поднятии поршня цилиндр дозатора наполняется жидкостью, объем которой соответствует установленному значению на шкале дозатора, при нажатии на него происходит вытеснение отобранной дозы через трубку слива.
Фотография общего вида средств измерений представлена в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений объемов дозирования, мл |
от 5 до 50 |
|
Пределы допускаемого относительного отклонения среднего арифметического фактического объема дозы от номинального в диапазонах измерений объемов. %: от 5 мл до 25 мл искл. |
±5.0 |
|
от 25 мл до 50 мл искл. |
±1.0 |
|
50 мл |
±0.5 |
|
11 редел допускаемого относительного среднего квадратического отклонения фактического объема дозы в диапазонах измерений объемов. %: от 5 мл до 25 мл искл. от 25 мл до 50 мл искл. |
1.5 0.3 |
|
50 мл |
0,15 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
У с л о в и я эксплуатации: дианазон температур окружающего воздуха. °C относительная влажность окружающего воздуха при температуре 25 °C, %, не более |
от 18 до 22 80 |
|
Дискретность установки объема, мл |
0,2 |
Комплектность
Таблица 3
|
1 кшменованис |
Количество |
|
Дозатор бутылочный Dispensette S Organic |
1 |
|
Адаптеры из полипропилена для бутылочной резьбы |
3 |
|
Руководство по эксплуатации |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП.МН 3271-2022 «Система обеспечения единства измерений Республики Беларусь. Дозаторы бутылочные Dispensette S Organic. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, у ста на вл и ва ю щие: требования к типу средств измерений:
техническая документация BRAND GMBH + СО KG; методику поверки:
МРБ МП.МН 3271-2022 «Система обеспечения единства измерений Республики Беларусь. Дозаторы бутылочные Dispensette S Organic. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4 _______________________________________________________________________
Наименование и тип средств поверки _____
Гермогигрометр UniTess TUB 1 ___________
Весы лабора торные специального класса точности по ГОСТ OIML R 76-1-2011 Термометр с ценой деления не более 0.1 °C_______________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Иден тификация программного обеспечения: отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: дозатор бутылочный Dispensette S Organic № 21.134092 соответствует требованиям документации производи геля.
11роизводитель средетв измерении
BRAND GMBH + СО KG. Германия
Otto-Schott-StraPe 25, 97877 Wertheim. Germany.
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологи и » (БелГИ М)
Республика Беларусь. 220053. г. Минск. Старовиленский тракт. 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
с- m a i I: i n 1 b7г be 1 gi m. by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор Бел1 ИМ
В.Л. Гуревич

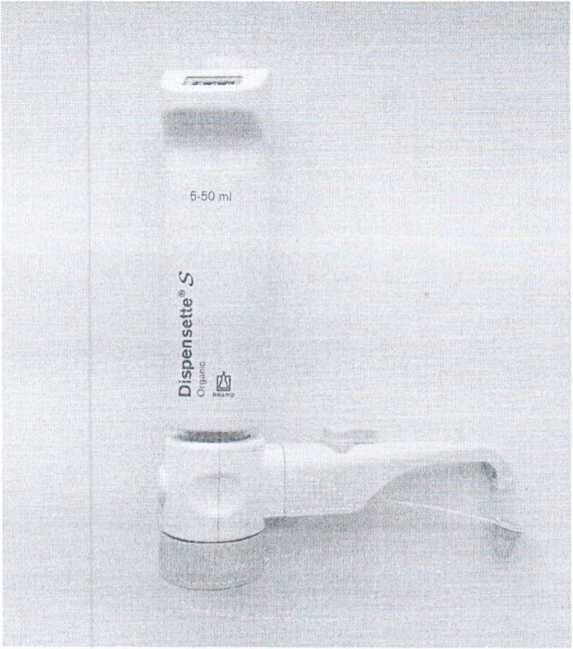

Приложение 1 (обязательное) Фотография общего вида средств измерении
’исунок 1.1 - Фотография общего вида дозатора бутылочного Dispensette S Organic № 21.134092
Dispensette I S Organic Digital, 5 - 50 ml ,7ilh recirculation valve ref' 4630361
DE 41
SN 21434092
Р’исунок 1.2 - Фотография маркировки дозатора бутылочного Dispensette S Organic № 21.134092

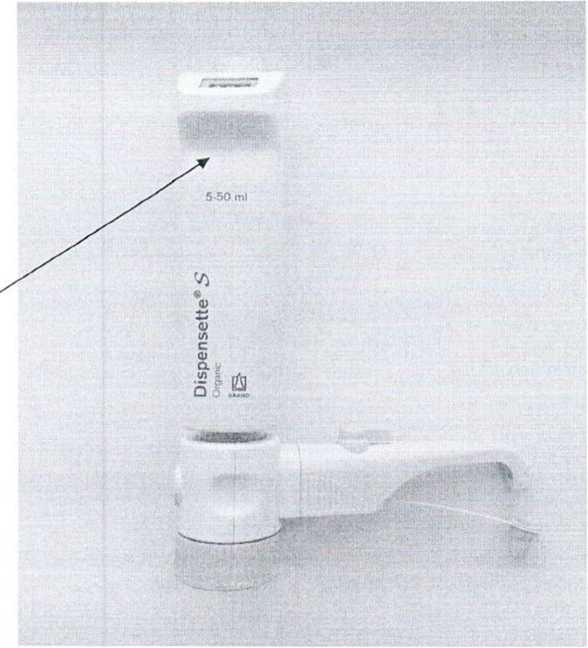

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
