Дозатор бутылочный Dispensette S Organic № 21J34094
| Номер в ГРСИ РФ: | РБ 03 07 8859 22 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Дозаторы |
| Производитель / заявитель: | "BRAND GMBH + CO KG", Германия |
|
Описание типа РБ 03 07 8859 22 [2022-05-31]
rb-03-07-8859-22_2022-05-31.pdf
|
Скачать |
Дозатор бутылочный Dispensette S Organic (далее - дозатор) предназначен для измерения объема при дозировании жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 8859 22 |
| Наименование | Дозатор бутылочный Dispensette S Organic № 21J34094 |
| Год регистрации | 2022 |
| Номер сертификата | 15192 |
| Дата регистрации | 2022-05-31 |
| Срок действия | - |
| Получатель сертификата | фирма "BRAND GMBH + CO KG", Германия |
Производитель / Заявитель
фирма "BRAND GMBH + CO KG"
Адрес: Otto-Schott-Strasse, 25, 97861 Wertheim
Контакты: +49 9342 808-0 / +49 9342 808-236 / info@brand.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.МН 3271-2022 «Система обеспечения единства измерений Республики Беларусь. Дозаторы бутылочные Dispensette S Organic. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 07 8859 22 [2022-05-31]
rb-03-07-8859-22_2022-05-31.pdf
|
Скачать |
Описание типа
Назначение
Дозатор бутылочный Dispensette S Organic (далее - дозатор) предназначен для измерения объема при дозировании жидкостей.
Область применения - здравоохранение.
Описание
Дозатор устанавливается на бутылку, заполненную жидкостью. Принцип действия основан на создании в цилиндре дозатора попеременного вакуума или избыточного давления за счет перемещения в нем герметично уплотненного поршня и открытия (перекрытия) клапанов, в результате чего дозируемая жидкость из бутылки через трубку отбора жидкости наполняет цилиндр и вытесняется из него через трубку слива.
Перемещение поршня регулируется в пределах диапазона дозирования с помощью регулятора объема, который ограничивает уровень поднятия поршня. При поднятии поршня цилиндр дозатора наполняется жидкостью, объем которой соответствует установленному значению на шкале дозатора, при нажатии на него происходит вытеснение отобранной дозы через трубку слива.
Фотография общего вида средств измерений представлена в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1
|
Наименование |
Значение |
|
Диапазон измерений объемов дозирования, мл |
от 5 до 50 |
|
Пределы допускаемого относи тельного отклонения среднего арифметического фактического объема дозы от номинального в диапазонах измерений объемов. %: от 5 мл до 25 мл искл. |
±5.0 |
|
от 25 мл до 50 мл искл. |
±1,0 |
|
50 мл |
±0.5 |
|
Предел допускаемого относительного среднего квадратического отклонения фактического объема дозы в диапазонах измерений объемов. %: от 5 мл до 25 мл искл. |
Е5 |
|
от 25 мл до 50 мл искл. |
0.3 |
|
50 мл |
0.15 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
У с л о ви я э кс п л у ата ц и и: диапазон температур окружающего воздуха. °C относительная влажность окружающего воздуха при температуре 25 °C. %, не более |
от 18 ДО 22 80 |
|
Дискретность установки объема, мл |
0.2 |
Комплектность
Таблица 3
|
____________Наименование Дозатор бутылочный Dispenselte S Organic |
Количество 1 |
|
Адап теры из полипропилена для бутылочной резьбы |
3 |
|
Руководство по эксплуатации |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства по эксплуатации.
Поверка осуществляется по МРБ МП.МН 3271-2022 «Система обеспечения единства измерений Республики Беларусь. Дозаторы бутылочные Dispcnsette S Organic. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация BRAND GMBH + СО KG;
м стод и ку по верки:
МРБ МП.МН 3271-2022 «Система обеспечения единства измерений Республики Беларусь. Дозаторы бутылочные Dispenselte S Organic. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
Наименование и тип средств поверки__
Термогигрометр UniTess Т1 IB 1______________________________________________
Весы лабораторные специального класса точности по ГОСТ 01 ML R 76-1-201 1 Термометр с ценой деления не более 0.1 °C ______________________________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Иден гификацня программного обеспечения: отсутствует.
Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: дозатор бутылочный Dispensette S Organic № 21.134094 соответствует требования м до кум ентации и ро и з вол ител я.
11роизводитель средств измерений
BRAND GMBH + СО KG. Германия
Otto-Schott-Stra[3e 25. 97877 Weilheim. Germany.
Уполномоченное юридическое лицо, проводившее испытания средств и з м ере ни й/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (Бел!’ИМ)
Республика Беларусь. 220053. г. Минск. Старовиленский тракт. 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
е-mail: in fo@be 1 gim.by
11риложения:
1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БслГИМ
В.Л. Гуревич
Приложение 1 (обязательное) Фотография общего вида средств измерений
5 50 ml

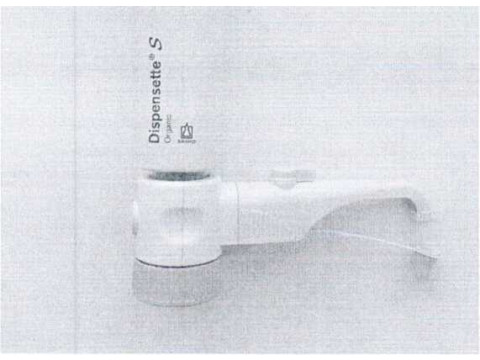

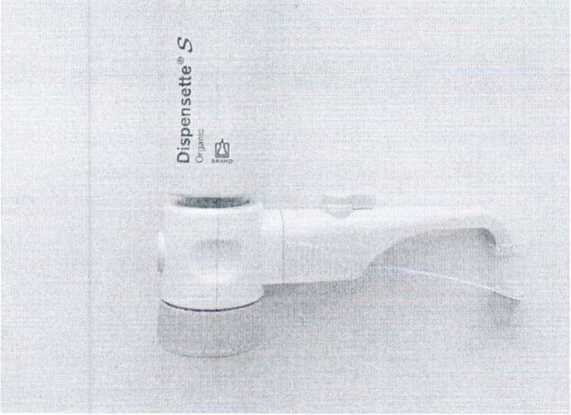

Рисунок 1.1- Фотография общего вида дозатора бутылочного Dispensette S Organic №21.134094
Рисунок 1.2 - Фотография маркировки дозатора бутылочного Dispensette S Organic № 21.134094
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерении

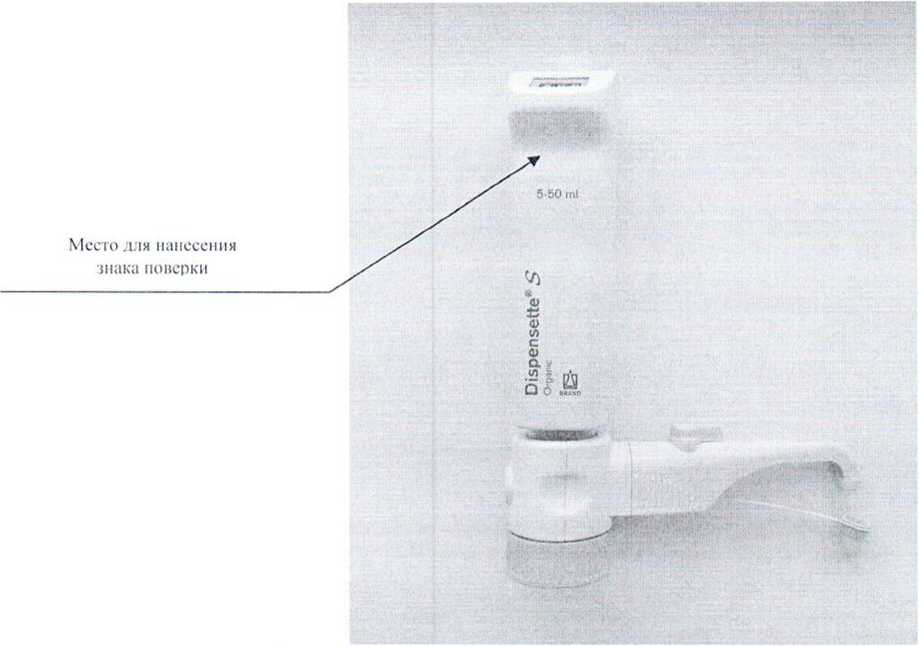

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака иоверки
