Установка поверочная горячеводная УГИП-400 МГ № 001
| Номер в ГРСИ РФ: | РБ 03 07 8631 22 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ГП «Минсккоммунтеплосеть», г. Минск |
Установка поверочная горячеводпая УГИИ-400 МГ № 001 (далее - установка) предназначена для воспроизведения и измерения объемного расхода (объема) жидкости (холодной и горячей воды) в диапазоне от 0.02 до 600,00 м3/ч.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 8631 22 |
| Наименование | Установка поверочная горячеводная УГИП-400 МГ № 001 |
| Год регистрации | 2022 |
| Номер сертификата | 14905 |
| Дата регистрации | 2022-03-01 |
| Срок действия | - |
| Получатель сертификата | ГП «Минсккоммунтеплосеть», г. Минск, Республика Беларусь |
Производитель / Заявитель
ГП «Минсккоммунтеплосеть»
Адрес: 220049, Минск, ул. Волгоградская, 12
Контакты: тел. +375 (17) 399-53-11, факс: +375 (17) 338-39-54, mailbox@mkts.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МРБ МП.MН 3214-2022 «СОЕИ РБ. Установка поверочная горячеводая УГИП-400 МГ № 001. Методика поверки» (извещение № 1) |
Поверители
Скачать
|
Описание типа РБ 03 07 8631 22 [2023-03-31]
rb-03-07-8631-22_2023-03-31.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 8631 22 [2022-03-03]
rb-03-07-8631-22_2022-03-03.pdf
|
Скачать |
Описание типа
Назначение
Установка поверочная горячеводпая УГИИ-400 МГ № 001 (далее - установка) предназначена для воспроизведения и измерения объемного расхода (объема) жидкости (холодной и горячей воды) в диапазоне от 0.02 до 600,00 м3/ч.
Область применения - применяется для метрологической оценки расходомеров, счетчиков воды с поминальными диаметрами от DN6 от DN150 в диапазоне от 0.02 до 600.00 м3/ч .
Описание
Принцип действия установки основан на сравнении значений измеренных объемов или расходов поверочной воды, полученных по показаниям эталонных и поверяемых средств измерений (далее — СИ) с последующей автоматизированной и ручной обработкой данных.
Установка позволяет проводить метрологическую оценку СИ методом накопления жидкости в мерном резервуаре и методом сличения с эталонными расходомерами.
Установка состоит из следующих частей и компонентов:
1. Рабочие столы для установки поверяемых СИ - 5 шт.;
2. Рабочая система храпения воды 2 шт.;
3. Система возврата воды, циркуляционных и вспомогательных насосов 9 пгт.;
4. Система технологических трубопроводов, включающая в себя устройства стабилизации расхода, системы очистки поверочной воды и ввода ингибиторов коррозии, системы нагрева и охлаждения воды;
5. Образцовые теплоизолированные мерники номинальной вместимостью: 5 000; 600; 60; 5 дм’.
6. Эталонные расходомеры - 7 шт. - расходомеры-счетчики электромагнитные ЭСКО РВ.08-Д с пределами относительной погрешности ±0,25 % при скоростях в измерительном сечении от 0,5 до 10 м/с и ±0.5 % при скоростях в измерительном сечении от 0,1 до 0.5 м/с;
7. Автоматизированный измерительно-вычислительный комплекс (далее ЛИВК) на базе унифицированных многоканальных измерителей электрических сигналов.
Установка состоит из поверочных веток Л. Б. В. каждая из которых включает в себя: комплект эталонных расходомеров разного типоразмера, которые могут быть подключены друг к другу последовательно или параллельно;
комплект рабочих столов поверки, на которые устанавливают последоватслыю подключенные поверяемые СИ одного тина (до 6 шт. одновременно).
Каждая из веток установки предназначена для определенных типоразмеров поверяемых СИ, в том числе:
Ветка Л — для типоразмеров СИ с номинальными диаметрами DN от 6 до 50 мм. Поминальный диаметр ветки (т.е. диаметр подводящего и отводящего патрубков рабочего стола) равен 50 мм;
Ветка Б — для типоразмеров СИ с номинальными диаметрами DN от 50 до 100 мм. 1Номинальный диаметр ветки равен 100 мм;
Ветка В —для типоразмеров СИ с номинальными диаметрами DN от 100 до 150 мм.
Номинальный диаметр ветки 150 мм.
Фотография общего вида средства измерения представлена в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Схема пломбировки от несанкционированного доступа представлена в приложении 3.
Обязательные метрологические требования: представлены в таблице 1.
Таблица 1 ______
Наименование Значение
|
Диапазон расходов, воспроизводимых установкой, м3/ч |
от 0,02 до 600.00 |
|
Пределы допускаемой относительной погрешности установки при измерении объема в режиме накопления жидкости в мерном резервуаре. % |
±0,05 |
|
Пределы допускаемой относительной погрешности установки при измерении объемного расхода в режиме накопления жидкости в мерном резервуаре, % |
±0,08 |
|
Пределы допускаемой относительной погрешности установки при измерениях объема и объемного расхода в режиме сличения с эталонными расходомерами: Ветка Л: в диапазоне измерений объемного расхода от 0,02 до менее 0.05 м3/ч на холодной воде, % в диапазоне измерений объемного расхода от 0.05 до 60,0 м/ч на холодной и горячей воде, % Ветка Б: в диапазоне измерений объемного расхода от 0,6 до менее 1,2 м3/ч на холодной воде, % в диапазоне измерений объемного расхода от 1,2 до 300,0 м’/ч па холодной воде, % Ветка В: в диапазоне измерений объемного расхода от 0,6 до менее 1,2 mj/h на холодной воде, % в диапазоне измерений объемного расхода от 1.2 до 600,0 м3/ч на холодной воде, % |
±0,5 ±0,28 ±0.5 ±0.28 ±0,5 ±0.28 |
|
Стабильность установки в режиме сличения с эталонными расходомерами в диапазоне измерений от 0,02 до менее 0.05 м7ч ветки Л, от 0,6 до менее 1.2 м3/ч веток Б и В. %; в диапазоне измерений от 0,05 до 60,0 м3/ч ветки Л, от 1,2 до 300,0 м3/ч ветки Б, от 1,2 до 600.0 м3/ч ветки В. % |
±0.5 ±0,28 |
|
Диапазон измерений количества импульсов ЛИВК, шт |
от 6000 до 110000 |
|
Пределы допускаемой относительной погрешности ЛИВК при измерении количества импульсов, % Диапазон измерений частоты следования импульсов ЛИВК. Гц |
______±0,02 от 5 до 10000 |
|
Пределы допускаемой относительной погрешности ЛИВК при измерении частоты следования импульсов, % |
±0,02 |
|
Наименование |
Значение |
|
Диапазон измерений температуры воды ЛИВК, °C |
от 10 °C до 95 °C |
|
Пределы допускаемой абсолютной погрешности ЛИВК при измерении температуры воды,°C |
±0.2 |
|
Диапазон измерений интервалов времени ЛИВК, с |
от 10 до 1200 |
|
Пределы допускаемой относительной погрешности ЛИВК при измерении интервалов времени, % |
±0.028 |
|
Диапазон измерений частоты следования импульсов ЛИВК-М2, Гц |
от 500 до 10000 |
|
Пределы допускаемой относительной погрешности ЛИВК-М2 при измерении частоты следования импульсов, %: для измерительных каналов с 1 по 12 для измерительных каналов с 13 по 16 |
±0.1 ±0,05 |
|
Диапазоны измерений силы постоянного тока ЛИВК-М2, мЛ |
от 0 до 5 от 0 до 20 |
|
Пределы допускаемой приведенной погрешности АИВК-М2 при измерении силы постоянного тока. %: в диапазоне измерений тока от 0 до 5 мЛ в диапазоне измерений тока от 0 до 20 мЛ |
±0,04 ±0,06 |
|
Диапазон измерений интервалов времени ЛИВК-М2, с |
от 10 до 1200 |
|
1 [ределы допускаемой абсолютной погрешности ЛИВК-М2 при | измерении интервалов времени, с ___ |
±0.002 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Диапазон поминальных диаметров DN поверяемых счётчиков воды, расходомеров, мм |
от 6 до 150 |
|
Диапазон напряжения питающей сеги. В |
от 342 до 418 |
|
Поминальная частота питающей сеги, Гц |
50 |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C диапазон относительной влажности воздуха, % диапазоны температуры рабочей жидкости, °C диапазон атмосферного давления. кПа |
от 15 до 25 от 30 до 80 от 10 до 95 от 86,0 до 106.7 |
|
11оверочная жидкость |
Вода питьевая по Сан! 1ин 10-124 РБ 99 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Установка поверочная горячеводная УГИ11-400 МГ № 001 |
1 |
|
УГИИ-400.00.000 РЭ «Установка поверочная горячеводная УГИИ 400 МГ. Руководство по эксплуатации» |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства но эксплуатации.
Поверка осуществляется но МВБ МП.МП 3214-2022 «Система обеспечения единства измерений Республики Беларусь. Установка поверочная горячеводная УГИП-400 Ml' № 001. Методика поверки» в редакции с изменением № 1.
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, ус танавливающис:
требования к тину средств измерений:
техническая документация (руководство по эксплуатации) Государственного предприятия «Минсккоммунтснлоссть».
методику поверки:
МРБ МП.МП 3214-2022 «Система обеспечения единства измерений Республики Беларусь. Установка поверочная горячеводпая УГИ11-400 МГ № 001. Методика поверки» в редакции с изменением № 1.
1[срсчень средств поверки: представлен в таблице 4.
Таблица 4 _______ ________________
Наименование и тин средств поверки
Гермогигрометр UNITESS ТНВ1
Магазин сопротивления Р4831 __ _____
Частот дмср^лекгродно-счстный вычисли голыши 43-64/1
Генератор импульсов точной амплитуды Г5-75__________________________
Калибратор программируемый ПЗ20
Термометр образцовый TJI-4
Металлические образцовые мерники М1 р-200-01, М1 р-20-01. Ml р-5-01
Колба, цилиндр по ГОСТ 1770-74
11 и 11стки по ГОСТ 29227-91_______________
Автоматизированный измерительно-вычислительный комплекс
Образцовые теплоизолированные нестандартные мерники Ml. М2, М3, М4 Барометр-анероид М-67; прибор измерительный 11И-002/1 А.
1 [римсчанис Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.____________
Идентификация программного обеспечения: представлена в таблице 5.
'Таблица 5
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
|
АИВК |
1.3.0.35 |
|
АИВК-М2 |
ChccklJp2 v2.02 |
Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: установка поверочная горячеводная УГИП-400 МГ № 001 соответствует требованиям технической документации (руководства но эксплуатации).
Производи гель среде тв измерений
I осударствспное предприятия «Минсккоммуптеплосеть»
220049, Минск, ул. Волгоградская, 12.
тел.+375 (17) 399-53-11
факс +375 (17) 338-39-54
e-mail: mailbox@rnkts.bv
Уполномоченное юридическое лицо, проводившее испытания средств измерспий/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БслГИМ)
Республика Беларусь. 220053. г. Минск, Старовиленский тракт, 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@belgim.by
11риложсния: 1. Фотографии общего вида средств измерений на 3 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
3. Схема пломбировки от несанкционированного доступа на 1 лис те.
Директор БслГИМ
А.В. Казачок
Приложение 1 (обязательное) Фотография общего вида средств измерений

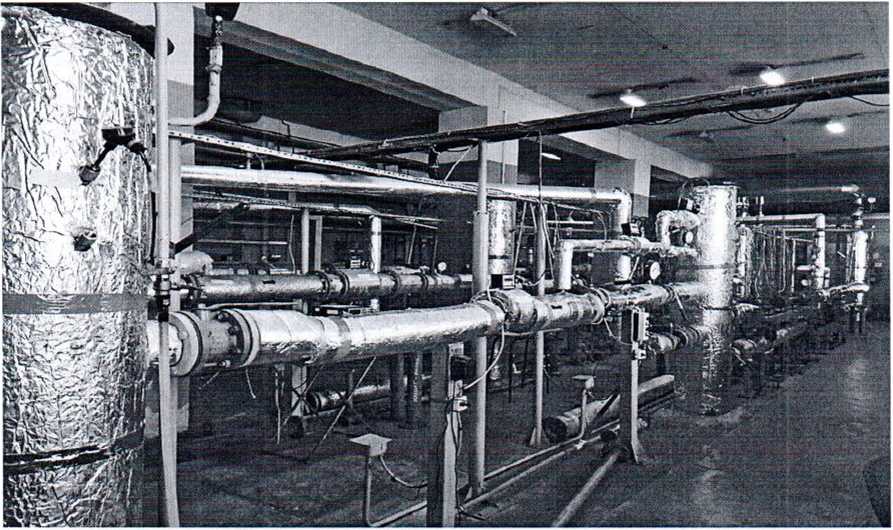

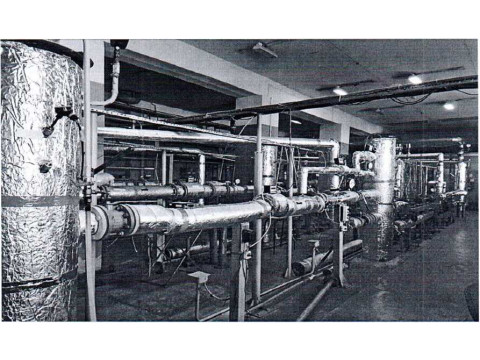

Рисунок 1.1 - Фотография общего вида ветки Л установки поверочной горячеводной
УГИ11-400 МГ№ 001

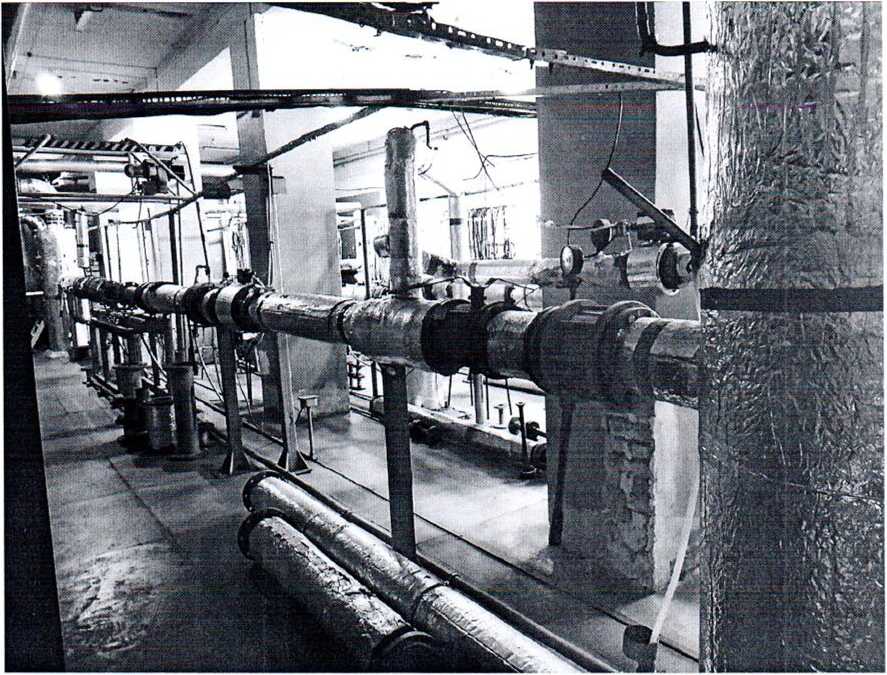

Рисунок 1.2 - Фотография общего вида ветки Б ус тановки поверочной горячеводной
УГИИ-400 МГ № 001

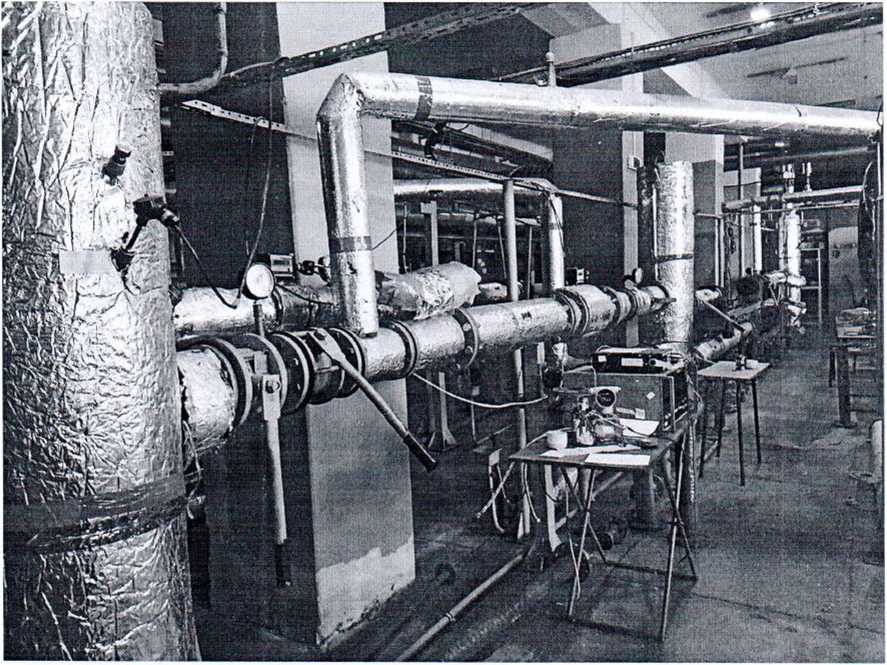

Рисунок 1.3 - Фотография общего вида ветки В установки поверочной горячеводной
УГИИ-400 МГ № 001

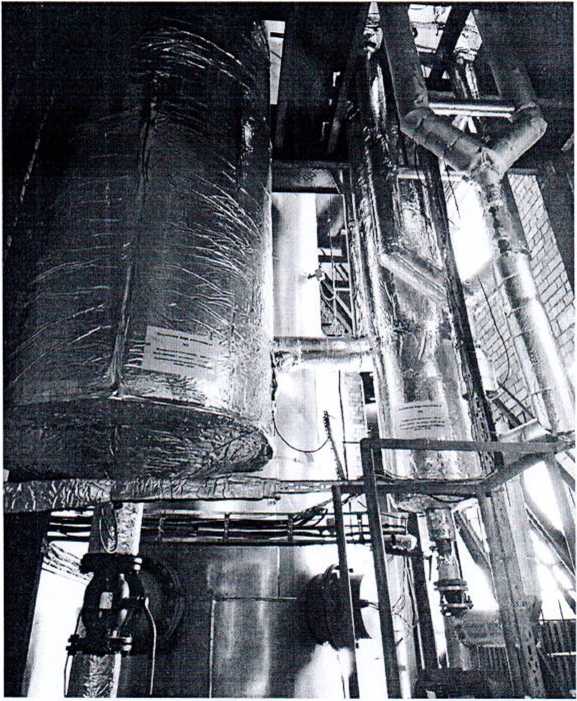

Рисунок 1.4 Фотография общего вида мерников ус тановки поверочной горячеводной УГИИ-400 МГ № 001

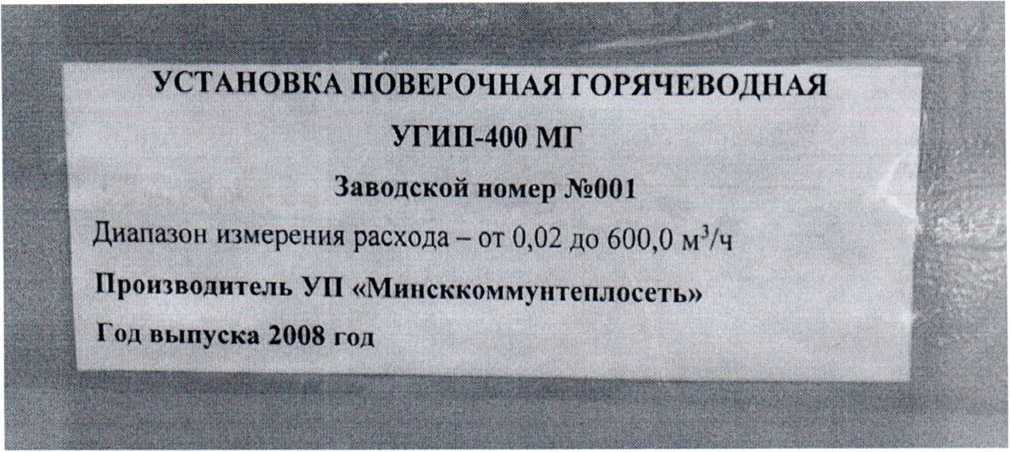

Рисунок 1.5 Фотография маркировки установки поверочной горячеводпой
УГИП-400 МГ№001
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Знак поверки наносится в свидетельство о государственной поверке.
Приложение 3 (обязательное) Схема пломбировки от несанкционированного доступа
Место пломбировки от несанкционированного доступа

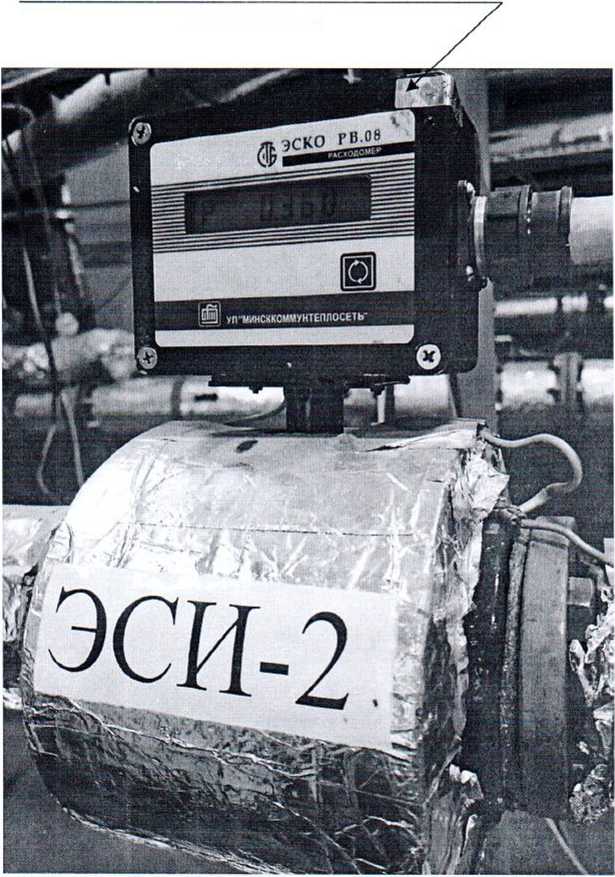

Рисунок 3.1- Схема пломбировки от несанкционированного доступа
