Измерители скорости газовых потоков вихревые серии ТХ592х
| Номер в ГРСИ РФ: | РБ 03 07 5076 13 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "Trolex Ltd", Великобритания |
|
Описание типа РБ 03 07 5076 13 [2014-07-24]
rb-03-07-5076-13_2014-07-24.pdf
|
Скачать |
Измерители скорости газовых потоков вихревые серии ТХ592х исполнений ТХ5921, ТХ5922, ТХ5923, ТХ5936, ТХ5927, далее - измерители скорости, предназначены для непрерывного стационарного измерения скорости потока воздуха, газов и паров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5076 13 |
| Наименование | Измерители скорости газовых потоков вихревые серии ТХ592х |
| Год регистрации | 2013 |
| Номер сертификата | 8336 |
| Дата регистрации | 2013-02-28 |
| Срок действия | 2018-02-28 |
| Получатель сертификата | фирма "Trolex Ltd", Соединенное Королевство (GB) |
Производитель / Заявитель
фирма "Trolex Ltd"
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2311-2013. |
Поверители
Скачать
|
Описание типа РБ 03 07 5076 13 [2014-07-24]
rb-03-07-5076-13_2014-07-24.pdf
|
Скачать |
Описание типа
Назначение
Измерители скорости газовых потоков вихревые серии ТХ592х исполнений ТХ5921, ТХ5922, ТХ5923, ТХ5936, ТХ5927, далее - измерители скорости, предназначены для непрерывного стационарного измерения скорости потока воздуха, газов и паров.
Область применения - системы вентиляции путепроводов и туннелей, системы охлаждения оборудования, управление и мониторинг окружающей среды в горнодобывающей и других отраслях промышленности.
Описание
Принцип действия измерителей скорости основан на эффекте образования вихрей при обтекании измеряемой средой препятствия. Чувствительным элементом измерительного зонда является профилированное отверстие с размещенной в нем треугольной призмой. Прохождение газового потока через отверстие и обтекание им призмы сопровождается образованием вихрей, количество которых зависит от скорости газового потока. Измеритель скорости осуществляет ультразвуковое сканирование профилированного отверстия, подсчитывает количество вихрей и формирует на выходе сигнал, пропорциональный скорости газового потока. Полученная информация обрабатывается электронным блоком при помощи специально разработанной программы и поступает на 17 символьный точечный жидкокристаллический дисплей для отображения результатов измерений.
Лист 1 из 5
Конструктивно измерители скорости выполнены в прочном пылевлагозащищенном корпусе из композита на основе поликарбоната и нержавеющей стали. К электронному блоку прикреплен измерительный зонд, имеющий кабельные вводы и аппаратное отделение, в котором располагаются печатные платы, служащие для обработки и передачи сигналов (кроме исполнения ТХ5923).

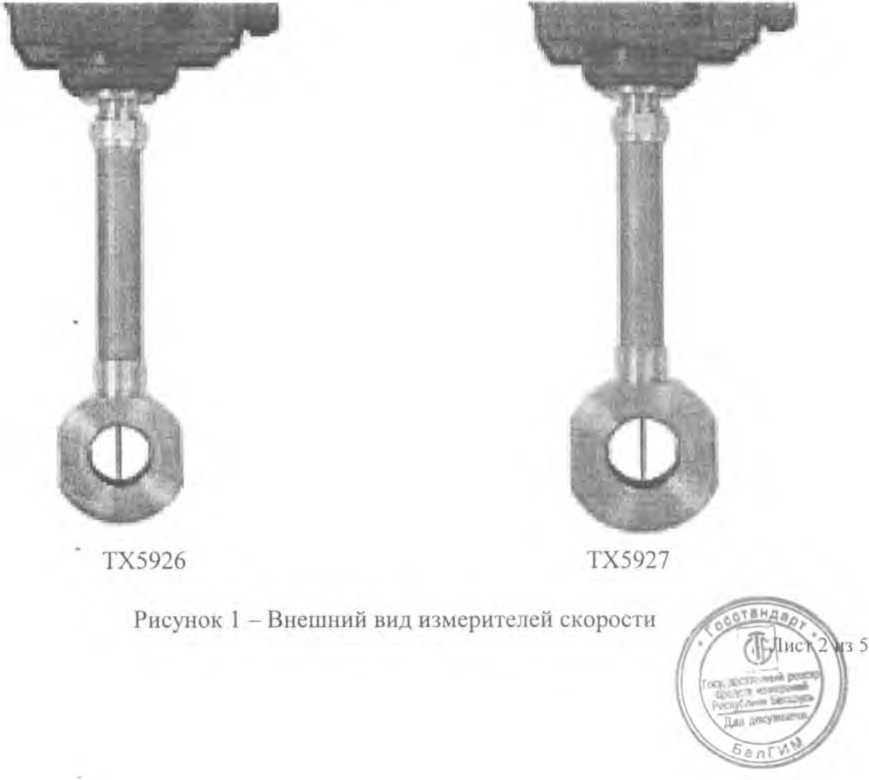

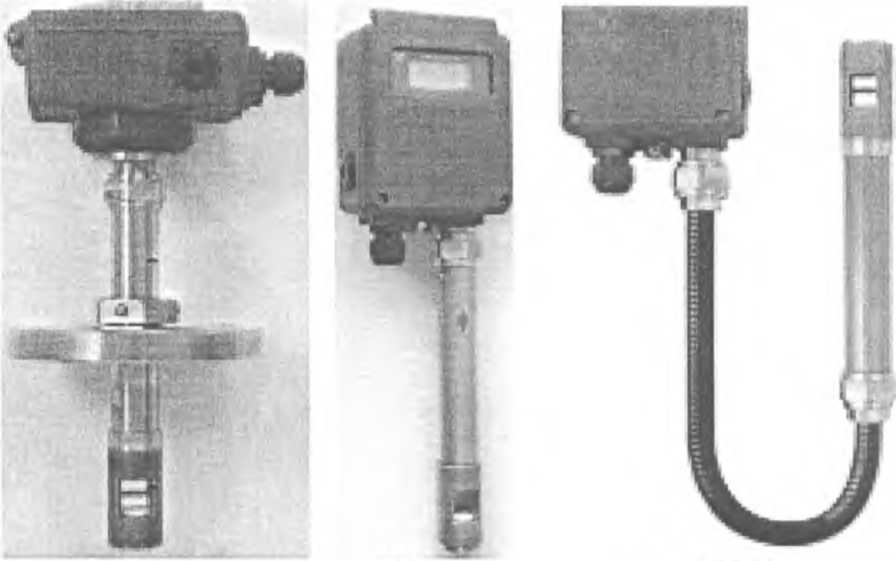

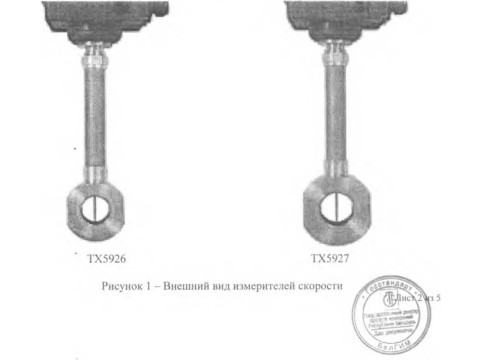

Внешний вид измерителей скорости представлен на рисунке 1.
Знак поверки (клеймо-наклейка) наносится на переднюю панель электронного
ТХ5921 ТХ5922 ТХ5923
блока измерителя скорости.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристики измерителей скорости указаны в таблице 1.
Таблица 1
|
Наименование . характеристики |
Значение для исполнения | ||||
|
ТХ5921 |
ТХ5922 |
ТХ5923 |
ТХ5926 |
ТХ5927 | |
|
1 Диапазон измерений скорости потока, м/с |
От 0,5 до 30 | ||||
|
2 Пределы допускаемой абсолютной погрешности измерения скорости потока*, м/с |
±0,6 | ||||
|
3 Пределы допускаемой приведенной погрешности выходного сигнала*, % от диапазона |
±2 | ||||
|
4 Диапазон температуры окружающего воздуха для электронного блока измерителя при эксплуатации, °C |
от минус 15 до плюс 50 | ||||
|
5 Диапазон температуры окружающего воздуха и контролируемой среды для измерительного зонда при эксплуатации, °C |
от минус 15 до плюс 150 | ||||
|
6 Диапазон относительной влажности окружающего воздуха при эксплуатации, %С |
от 0 до 95 без конденсации | ||||
|
7 Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
1Р66 | ||||
|
8 Напряжение питания постоянного тока, В |
от 10 до 30, от 6,5 до 16,5 | ||||
|
9 Диапазон выходного сигнала: - постоянного тока, мА - напряжения, В - частоты, Гц |
от 4 до 20 от 0,4 до 2 от 5 до 15 | ||||
|
10 Диапазон температуры окружающего воздуха при транспортировании и хранении, %С |
от минус 20 до плюс 50 | ||||
|
11 Масса, кг, не более |
1,5 |
2,5 |
2,4 |
3,8 | |
|
12 Габаритные размеры, мм, не более |
110x328 Х174 |
ИОхбЗх 418 |
ИОхбЗх 174 (электронный блок) |
110x174 хЗЗб |
110x174 х353 |
Примечание -* - погрешности нормированы при отклонении измерительного зонда от оси направления потока на угол не более ±12,5°
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист руководства по эксплуатации измерителя скорости типографским способом.
,5
I ср«ксте /
\ Беларусь /
\Дм докуяяп®»/
Комплектность
Комплект поставки измерителей указан в таблице 2.
Таблица 2
|
Наименование |
Количество |
Примечание |
|
Измеритель скорости газовых потоков вихревой (ТХ5921, ТХ5922, ТХ5923, ТХ5926 или ТХ5927) |
1 |
Исполнение по заказу. |
|
Монтажная втулка для установки на трубе |
1 |
- |
|
Кабель длиной от 2 до 10м |
1 |
Для ТХ5923 |
|
Руководство по эксплуатации |
1 |
- |
|
Методика поверки МРБ МП. 2311 -2013 |
1 |
- |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Trolex Ltd" (Великобритания).
ГОСТ 12997-94 "Изделия ГСП Общие технические условия".
ГОСТ 8.542- "Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока".
МРБ МП. 2311 -2013 "Измерители скорости газовых потоков вихревые серии ТХ592х. Методика поверки".
Заключение
Измерители скорости газовых потоков вихревые серии ТХ592х соответствуют технической документации фирмы "Trolex Ltd" (Великобритания), ГОСТ 12997-94.
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93,
тел.334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
