Счетчики газа СГП-3

Назначение

Счётчики газа СГП-3 предназначены для измерения объёма потребляемого природного газа по ГОСТ 5542-87 с приведением к стандартным условиям путем вычисления коэффициента сжимаемости с использованием измеренных значений давления и температуры газа, а также введенных параметров газа по ГОСТ 30319.2-96.

Область применения - предприятия газового хозяйства, химической и нефтехимической промышленности, энергетики, коммунального хозяйства, а также другие объекты, потребляющие природный газ.

Описание

Принцип работы счётчика основан на измерении времени распространения акустического сигнала в измерительном участке в направлениях по потоку и против потока газа.

вычислении скорости потока и соответствующего объёмного расхода газа.

Счётчики обеспечивают следующие функции измерения:

- объёма газа нарастающим итогом, измеренного при значениях давления и температуры

газа текущих рабочих условий;

- объёма газа нарастающим итогом, приведенного к стандартным условиям с использованием измеренных значений давления, температуры газа, введенных параметров газа и коэффициента сжимаемости газа, вычисляемого по ГОСТ 30319.2-96;

- температуры газа;

- абсолютного давления газа (далее по тексту под термином '’давление” подразумевается абсолютное давление, если другое не оговаривается).

Конструктивно счётчик состоит из:

- четырёхканального преобразователя расхода (ПР) в корпусе с герметично вмонтированным в него преобразователем температуры;

- электронного блока (далее - контроллера), расположенного в своем корпусе, являющимся взрывонепроницаемой оболочкой по ГОСТ 30852.1-2002 (МЭК 60079-1:98) / ГОСТ Р 51330.1-99 и содержащем герметично вмонтированный в него преобразователь давления;

- блока питания и индикации (220 В, 50 Гц) со встроенным индикатором, клавиатурой, аккумулятором и разъёмами интерфейсов RS232 и RS485.

Контроллер крепится к основанию ПР с обеих сторон винтами.

На боковой поверхности ПР крепится преобразователь давления (ПД), соединенный трубкой отбора давления с внутренней полостью ПР.

На передней панели блока питания и индикации находится клавиатура, жидкокристаллический индикатор, сетевые предохранители, разъём для подключения счётчика по интерфейсам RS485 и RS232.

Внутри ПР установлены восемь электроакустических преобразователей (ЭП), которые представляют собой пьезокерамические резонаторы, смонтированные в металлических капсулах, герметично залитых компаундом, таким образом, что внутренняя полость преобразователей не имеет контакта с газовой средой.

Выводы ЭП кабелями соединены с контроллером.

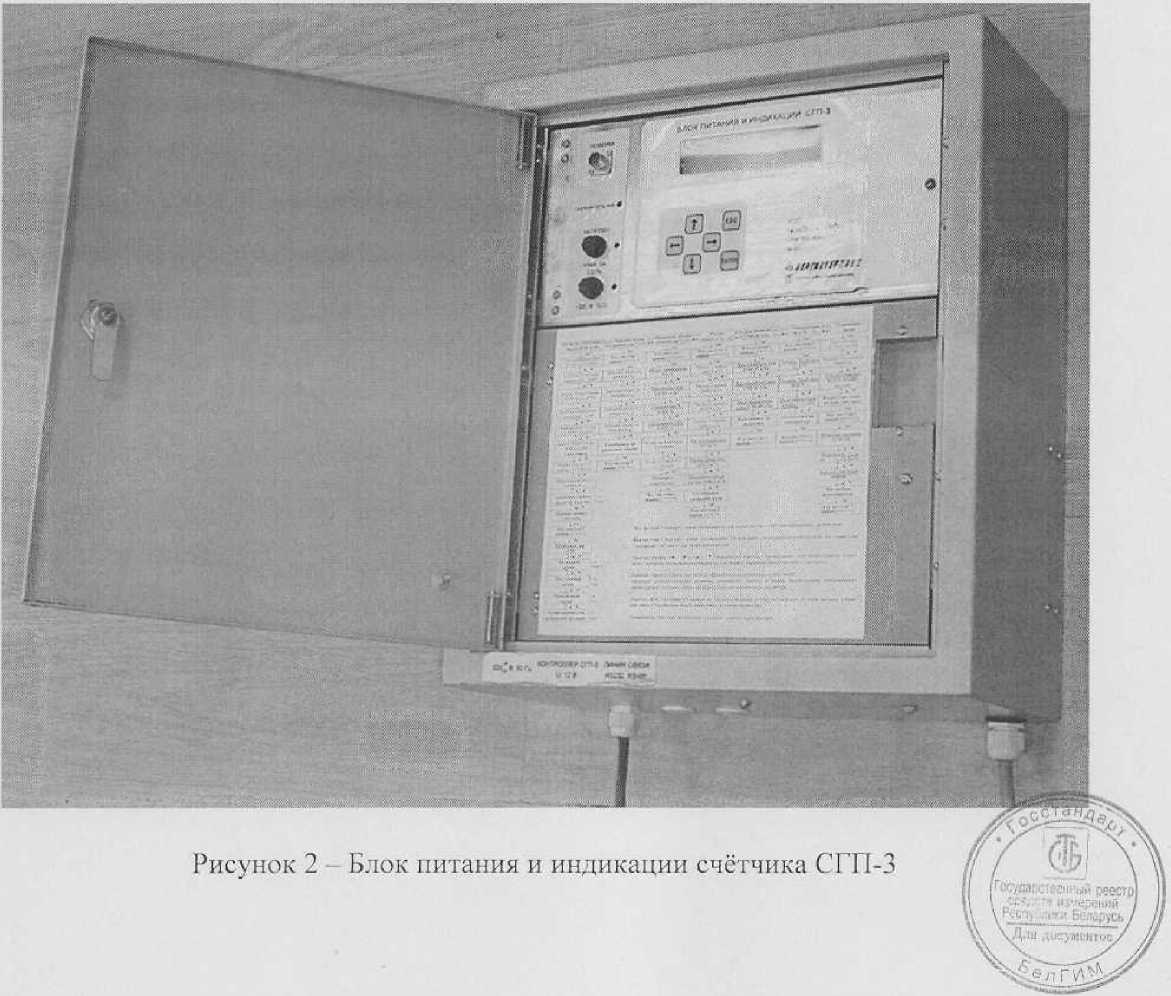

Внешний вид счетчиков приведен на рисунках 1, 2, 3.

Схема пломбировки счетчика от несанкционированного доступа с указанием мест для нанесения знака поверки приведена в Приложении А к описанию типа.

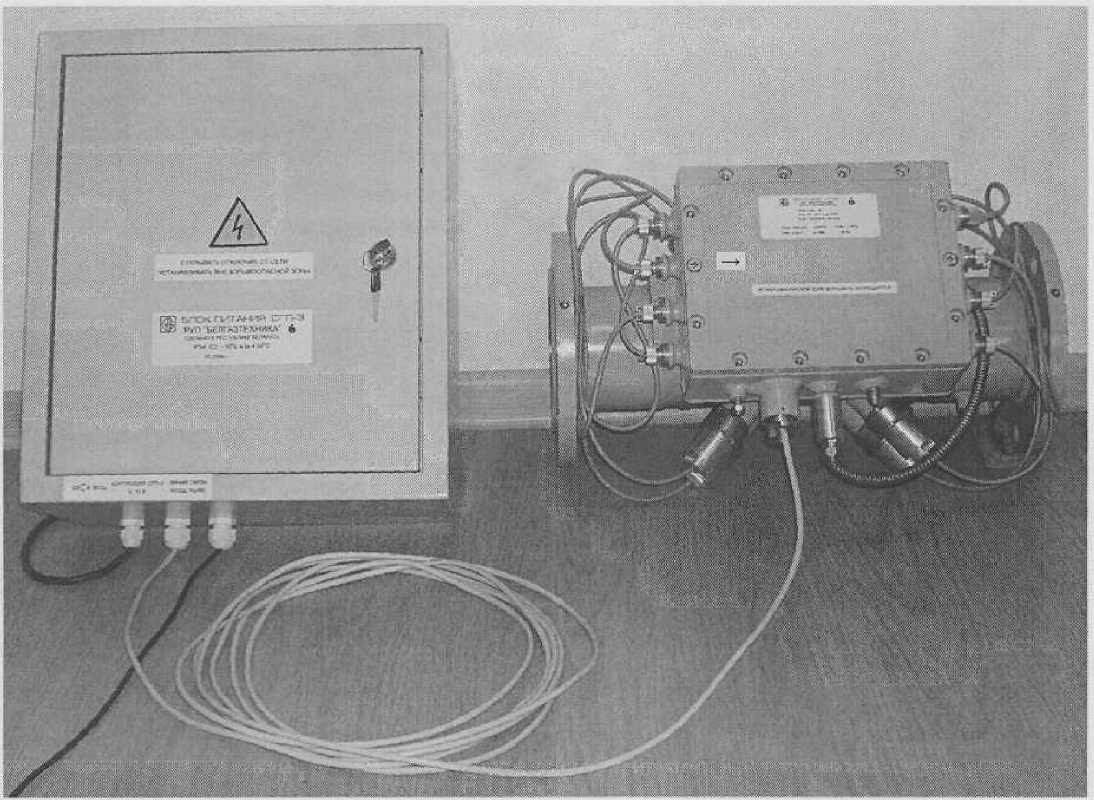

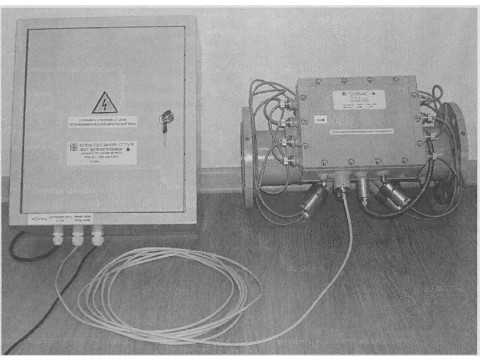

Рисунок I Общий внешний вид счетчика СГП-3

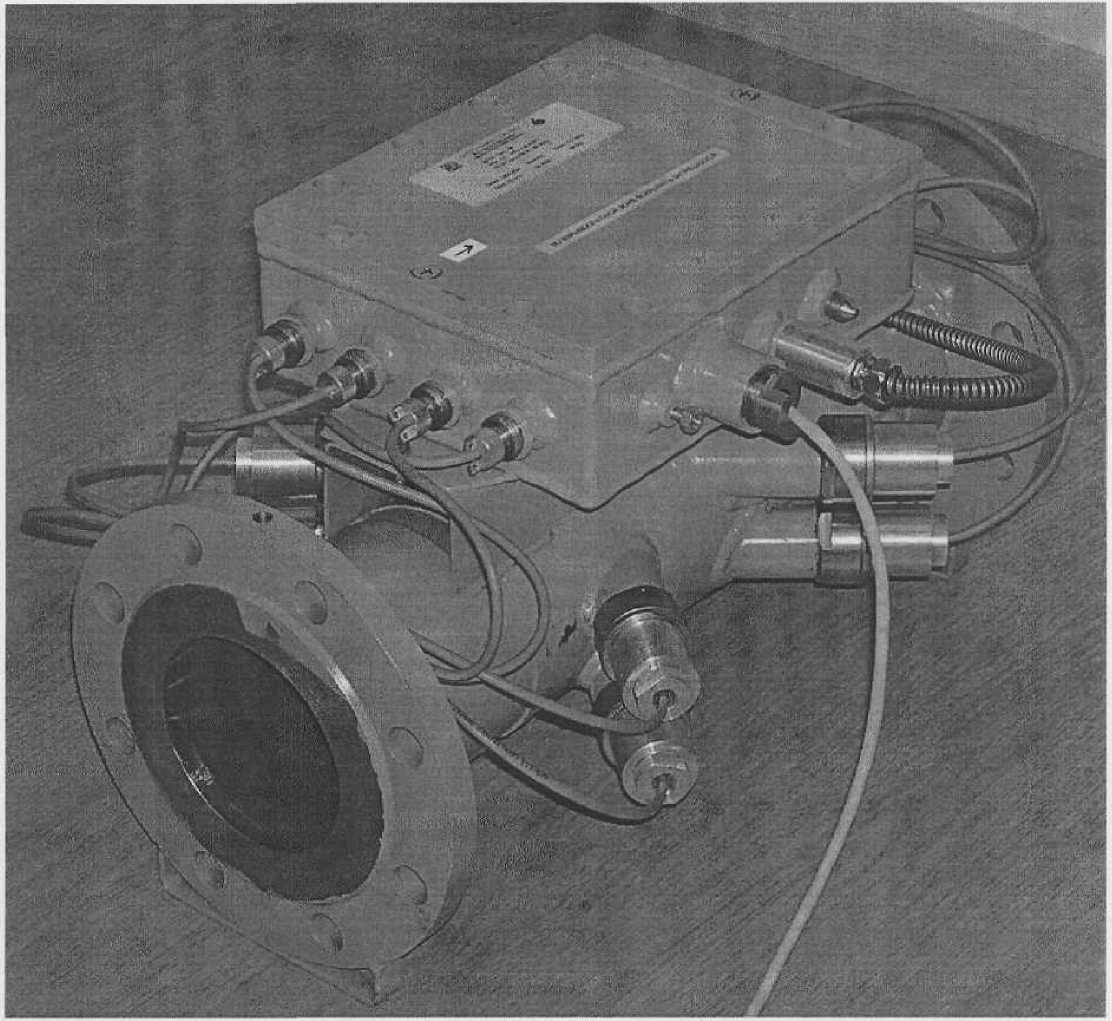

Рисунок 3 - Преобразователь расхода СГП-3

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Перечень исполнений (типоразмеров) и соответствующий им диапазон расходов Q, в котором нормирована погрешность измерения объёма газа, приведены в таблице 1.

Основные технические и метрологические характеристики счётчиков приведены в таблице 1.

Таблица 1 Основные технические и метрологические характеристики счётчиков

По прочности к воздействию температуры и влажности окружающего воздуха счётчики соответствуют по ГОСТ 12997-84 группе исполнения СЗ для блока питания и индикации и группе исполнения С4 для преобразователя расхода и контроллера счётчика.

По устойчивости и прочности к воздействию атмосферного давления счётчики соответствуют группе Р1 поГОСТ 12997-84.

По прочности к воздействию синусоидальных вибраций счётчики соответствуют группе N2 по ГОСТ 12997-84.

Степень защиты счётчиков от попадания во внутрь пыли, посторонних тел и воды соответствует IP54 по ГОСТ 14254-96 для преобразователя расхода счётчика и IP20 - для блока питания и индикации.

Показатели электромагнитной совместимости:

- счётчики соответствуют требованиям к уровню излучаемых индустриальных радиопомех по классу А в соответствии с СТБ ГОСТ Р 51522-2001.

- счётчики устойчивы к воздействию электростатических разрядов с уровнем испытательного воздействия 2 (±4 кВ) для контактного разряда и с уровнем испытательного воздействия 3 (±8 кВ) для воздушного разряда с критерием качества функционирования А по СТБ ГОСТ Р 51522-2001, СТБ МЭК 61000-4-2-2006.

- счётчики устойчивы к радиочастотному электромагнитному полю со степенью жесткости - 3(10В/м) с критерием качества функционирования А в соответствии с СТБ ГОСТ Р 51522-2001, СТБ ГОСТ Р 51317.4.3-2001.

- счётчики устойчивы к воздействию переменного магнитного поля промышленной частоты с критерием качества функционирования А в соответствии с СТБ ГОСТ Р 51522-2001, СТБ МЭК 61000-4-8-2006 с частотой 50 Гц и напряженностью до 100 А/м.

- счётчики устойчивы к динамическим изменениям в цепи электропитания 3 степени жесткости с критерием качества функционирования А по СТБ ГОСТ Р 51522-2001, СТБ МЭК 61000-4-11-2006.

- счётчики устойчивы к наносекундным импульсным помехам в цепи электропитания 3 степени жесткости с критерием качества функционирования А по СТБ ГОСТ Р 51522-2001, СТБ МЭК 61000-4-4-2006.

- счётчики устойчивы к микросекундным импульсным помехам большой энергии в цепи электропитания по 3 классу условий эксплуатации с критерием качества функционирования А по СТБ ГОСТ Р 51522-2001, СТБ МЭК 61000-4-5-2006.

- счётчики устойчивы к кондуктивным помехам, наведённым радиочастотными электромагнитными полями со степенью жесткости 2 при критерии качества функционирования А по СТБ ГОСТ Р 51522-2001, СТБ ГОСТ Р 51317.4.6-2001.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель счетчика способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом в руководство по эксплуатации счетчика.

Комплектность

Комплект поставки счетчиков указан в таблице 2.

Таблица 2 - Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

- ТУ BY 100270876.149-2010 Счётчик газа СГП-3. Технические условия;

- ГОСТ 12997-84 Изделия ГСП. Общие технические условия;

- ГОСТ 15150-69 Машины, приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

- ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP);

- ГОСТ 30319.2-96 Газ природный. Методы расчёта физических свойств. Определение коэффициентов сжимаемости;

- МРБ МП.2095-2010 Счётчик газа СГП-3. Методика поверки.

Заключение

Счётчики газа СГП-3 соответствуют требованиям ТУВУ 100270876.149-2010, ГОСТ 12997-84, ГОСТ 15150-69, ГОСТ 14254-96, ГОСТ 30319.2-96.

Межповерочный интервал - не более 24 месяцев (для счётчиков, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел.334-98-13.

Аттестат аккредитации № ВУ/ 112 02.1.0.0025.
