Измерители объема газовоздушных потоков серии D-FL

Назначение

Измерители объёма газовоздушных потоков серии D-FL (далее - измерители) предназначены для измерения скорости и объёмного расхода различных газовых сред при повышенных температурах, преимущественно дымовых и отводящихся газов, не насыщенных водяными парами. D-FL 100 используются при измерениях в каналах или дымовых трубах установок для сжигания различных видов топлив, в том числе отходов, а также в печах для обжига цемента.

Область применения - предприятия химической, нефтеперерабатывающей, фармацевтической промышленности, строительной индустрии, жилищно-коммунального хозяйства и другие.

Описание

Принцип действия измерителей заключается в измерении перепада давления, вызванного динамикой движения потока, с последующим вычислением по определенным зависимостям скорости и объёмного расхода газа, прошедшего через измерительное сечение канала. Опционно оснащенные микропроцессорным вычислительным блоком D-FL 100-20, измерительными преобразователями абсолютного давления и температуры, они имеют возможность вычисления объёмного расхода газа в стандартных условиях.

Конструктивно измерители представляют собой стационарные системы, состоящие из следующих функциональных элементов:

> измерительный зонд с монтажными фланцами D-FL 100 S;

> универсальный блок управления D-ISC 100;

> переходник D-FL 100 А;

> клапан D-FL 100 UH;

> преобразователь перепада давления D-FL 100 DDM-H;

> вычислительный блок D-FL 100-20;

> измерительные преобразователи абсолютного давления D-FL 100 ADM-H и температуры D-XT, имеющие стандартные выходные токовые сигналы 4-20 мА, поставляемые как дополнительные опции.

Измерительный зонд представляет собой металлическую штангу ромбического сечения варьируемой длины, разделенную внутри герметичной перегородкой на две зоны, в которых в определенном расчетном порядке проделаны отверстия - приемники давления. С одной стороны зонд герметично заглушен, а вторая служит проводящими каналами к преобразователю разности давлений через многоходовой переключающий клапан. Клапан служит также для перевода коммутационных воздушных каналов в положения, обеспечивающие калибровку нулевой точки преобразователя разности давлений, поочередную продувку каждой из зон зонда с целью периодической очистки сжатым воздухом полостей и отверстий зонда от накапливающихся загрязнений.

Измерительный зонд изготавливается в трех типоразмерах:

I - длина штанги 0,4 - 2,0 м; сечение по диагоналям 23,9x22,0 мм;

II - длина штанги 2,0 - 4,0 м; сечение по диагоналям 53,4x50,0 мм,

III - длина штанги 4,0 - 8,0 м; сечение по диагоналям 100,0x90,0 мм;

а по способу монтажа в дымоходе могут иметь исполнение S (крепление в трубе на двух опорах с двумя фланцами); исполнение Е (крепление в трубе на одной опоре и одном фланце консолью до противоположной стенки ); исполнение Р (крепление в трубе на одной опоре и одном фланце консолью на 1/3 диаметра ).

Стандартным материалом для изготовления зонда служит нержавеющая сталь марки 1.4571, а для специальных условий применения предусмотрена возможность применения марки 2.4819 (Hastelloy С276), 2.4816 (инконеля марки 602).

Преобразователь перепада давления 201OTD (АВВ) представляет собой стандартно изготавливаемое средство измерения с регулируемым диапазоном измерений от 1 до 10 мбар, источником питания постоянного тока 12-30 В и исполненным по классу защиты оболочки IP 65.

Выходной сигнал 4-20мА из преобразователя давления может подаваться непосредственно в систему управления данными D-EMS 2000 фирмы «DURAG GmbH» или обрабатываться автономно микропроцессорным вычислительным блоком D-FL 100-20.

В дополнительной комплектации для D-FL 100-20 используются аналогичные преобразователи: абсолютного давления AMD230 (АВВ) и температуры SensyTemp ВЕС R (АВВ).

По специальным заказам измерители могут комплектоваться блоком автоматической системы очистки сжатым воздухом D-FL 100 AR.

Изготовление измерителей объема газовоздушных потоков D-FL 100 производится по индивидуальным заказам с учетом условий применения и реальных размеров места измерений в соответствии с европейскими нормами DIN EN 14181:2004 и DIN EN 15259:2007. Фирма-производитель выполняет детализированный технический расчет составных частей и параметров измерения, при выполнении которых обеспечивается заявленная точность выполнения измерений.

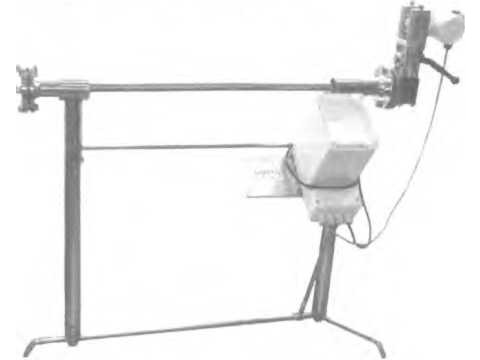

Фото внешнего вида измерителя указано на рис. 1.

Рис. 1. Общий вид измерителя D-FL 100

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Продолжение таблицы 1

Место нанесения поверительного клейма-наклейки указано в Приложении 1.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом.

Комплектность

* - поставляется по дополнительному заказу

Нормативные документы

DIN EN 14181:2004

DIN EN 15259:2007

ISO 10780:1994

D-FL 100-BHB

МРБ MH. 1925 - 2009

Выбросы стационарных источников. Оценка качества автоматических измерительных систем.

Качество воздуха. Измерение выбросов стационарных источников. Требования к секциям и местам замера, к цели, плану и отчету измерения.

Выбросы стационарных источников. Измерения скорости и объёмного расхода газовых потоков в каналах.

Техническая документация фирмы «DURAG GmbH», Германия.

Измерители объема газовоздушных потоков серии D-FL фирмы «DURAG GmbH», Германия. Методика поверки.

Заключение

Тип «Измерители объема газовоздушных потоков серии D-FL» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями DIN EN 14181:2004 и DIN EN 15259:2007. Измерители объема газовоздушных потоков серии D-FL соответствуют технической документации фирмы «DURAG GmbH», Германия.

Государственные контрольные испытания в соответствии с приказом Госстандарта проведены Центром государственных испытаний республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56, 230003, г. Гродно, факс (0152) 64 31 41, тел. (0152) 77 01 00, эл. почта csms grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
