Счетчики воды крыльчатые ОД-15
| Номер в ГРСИ РФ: | РБ 03 07 3856 10 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | ООО "Технозащита", г. Минск |
Счетчики воды крыльчатые ОД-15 (далее - счетчики) предназначены для измерения объема протекающей через них холодной питьевой воды или горячей воды, с допускаемым рабочим давлением 1 МПа и максимально допускаемой рабочей температурой воды до 30 °C для счетчиков холодной питьевой воды и до 90 °C для счетчиков горячей воды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3856 10 |
| Наименование | Счетчики воды крыльчатые ОД-15 |
| Год регистрации | 2010 |
| Номер сертификата | 6404 |
| Дата регистрации | 2010-04-29 |
| Срок действия | 2015-04-29 |
| Получатель сертификата | ООО "Технозащита", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Технозащита"
Адрес: ул. Сурганова, д. 88, пом. 2, зал 1, 220040, г. Минск
Контакты: 296-67-33 / technoz@tut.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МИ 1592-99 |
Поверители
Скачать
|
Описание типа РБ 03 07 3856 10 [2010-06-23]
rb-03-07-3856-10_2010-06-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3856 10 [2010-01-01]
rb-03-07-3856-10_2010-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3856 10 [2008-11-18]
rb-03-07-3856-10_2008-11-18.pdf
|
Скачать |
Описание типа
Назначение
Счетчики воды крыльчатые ОД-15 (далее - счетчики) предназначены для измерения объема протекающей через них холодной питьевой воды или горячей воды, с допускаемым рабочим давлением 1 МПа и максимально допускаемой рабочей температурой воды до 30 °C для счетчиков холодной питьевой воды и до 90 °C для счетчиков горячей воды.
Область применения - квартиры, частные дома, предприятия и другие объекты коммунального хозяйства, системы горячего водоснабжения.
Описание
Принцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием воды крыльчатки, пропорциональных значению объема воды, протекающей через счетчик.
Поток воды через входной патрубок и сетчатый фильтр поступает в измерительную полость, где установлена крыльчатка, являющаяся единственной подвижной частью счетчика, погруженной в воду (сухоходный механизм). Вращение крыльчатки через магнитную муфту передается на редуктор отсчетного механизма, который преобразует число оборотов крыльчатки в показания роликового отсчетного устройства. Роликовое отсчетное устройство содержит пять оцифрованных барабанчиков для указания целых значений объема в метрах кубических с цифрами черного цвета и три барабанчика с цифрами красного цвета для индикации долей кубического метра. Кроме того, на циферблате счетного механизма имеется одна круговая шкала, позволяющая регистрировать объем до 99999,9999 м3.
Счетчик имеет сигнальную звездочку, которая используется для определения порога чувствительности и для автоматического съема показаний при поверке на поверочных проливных установках.
Корпус счетчиков имеет входные и выходные патрубки с резьбой для подключения к трубопроводу.
Счетчики изготавливают следующих исполнений:
- ОД-15 ТЗО DN-15 - счетчики воды крыльчатые для измерения объема холодной питьевой воды;
- ОД-15 Т90 DN-15 - счетчики воды крыльчатые для измерения объема горячей воды.
Счетчики конструктивно имеют защиту от воздействия статического магнитного поля напряженностью до 100 кА/м.
Места пломбирования и нанесения знака поверки указаны в приложении А к описанию типа.

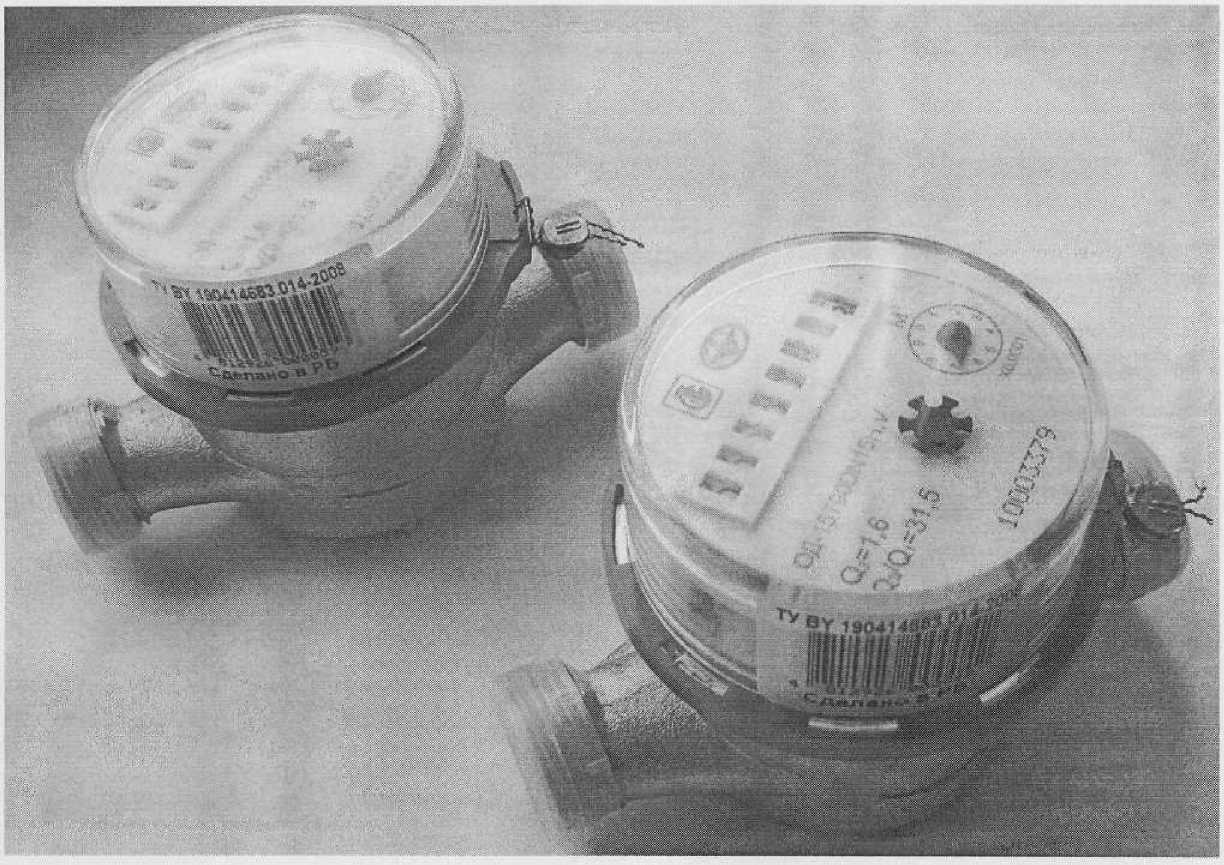

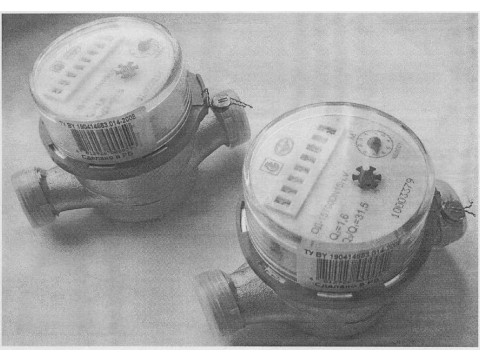

Внешний вид счетчиков воды представлен на рисунке 1.
Рисунок 1.
Счетчики воды крыльчатые ОД-15 (исполнение ОД-15 ТЗО DN-15, ОД-15 Т90 DN-15)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ -ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счетчиков приведены в таблице 1.
Таблица 1
|
Наименование |
Значения |
|
Номинальный диаметр DN, мм |
15 |
|
Длина счетчика, (предельные отклонения -2) мм |
110 |
|
Ширина, мм, не более |
80 |
|
Высота, мм, не более |
85 |
|
Номинальный размер резьбовых соединений |
G’/B |
|
Рабочее положение счетчика |
вертикальное,горизонтальное |
|
Расходы, м3/ч: максимальный, О4 постоянный,Q3 переходный, Q2 минимальный, От |
2,0 1,6 0,08 0,05 |
|
Пределы допускаемой относительной погрешности счетчиков |
±2 % - в диапазоне расходов Q2^Q^ Q4 (при температуре воды до 30 °C вкл.); ±3 % - в диапазоне расходов Q2^Qs Q4 (при температуре воды от 30 °C до 90 °C вкл.); ±5 % - в диапазоне расходов Qt <Q< Q2. |
|
Потеря давления при Q3, МПа, не более |
0,063 |
|
Порог чувствительности, м3/ч, не более |
0,012 |
|
Максимально допускаемое рабочее давление, МПа |
1 |
|
Масса, кг, не более |
0,80 |
|
Температура окружающей среды, °C |
от 5 до 55 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 54 |
|
Класс чувствительности к возмущениям потока по СТБ ISO 4064-1-2007 |
до счетчика - класс U0 после счетчика - класс D0 |
|
Средний срок службы, лет, не менее |
12_____________________________________ |
Знак утверждения типа
Знак утверждения типа средств измерений наносится на лицевую поверхность показывающего устройства методом сеткографии и на паспорт счетчика типографским способом.
Комплектность
Комплект поставки счетчиков - в соответствии с таблицей 2. Таблица 2
|
Наименование |
Количество, штук |
|
Счетчик воды крыльчатый ОД-15 |
1 |
|
Паспорт |
1 |
|
Потребительская тара |
1 |
|
Комплект присоединительных штуцеров (2 штуцера, 2 накидных гайки, 2 прокладки) |
1 комплект |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 190414683.014-2008 "Счетчики воды крыльчатые ОД-15. Технические условия";
ГОСТ 12997 -84 "Изделия ГСП. Общие технические условия";
СТБ ISO 4064-1-2007 “Измерение расхода воды в закрытых трубопроводах. Счетчики холодной питьевой воды. Часть 1. Технические требования";
СТБ ISO 4064-2-2007 “Измерение расхода воды в закрытых трубопроводах. Счетчики холодной питьевой воды. Часть 2. Требования по установке и выбору”;
СТБ ISO 4064-3-2007 “Измерение расхода воды в закрытых трубопроводах. Счетчики холодной питьевой воды. Часть 3. Методы и средства испытаний”;
МИ 1592-99 " Рекомендация. Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки".
Заключение
Счетчики воды крыльчатые ОД-15 соответствуют ТУ BY 190414683.014-2008, СТБ ISO 4064-1-2007, СТБ ISO 4064-2-2007, СТБ ISO 4064 - 3 - 2007, ГОСТ 12997 - 84.
Межповерочный интервал - не более 48 месяцев при применении в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
