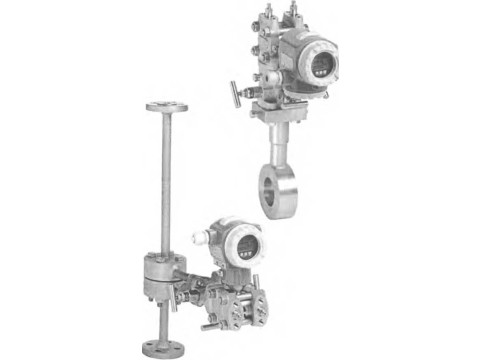

Системы расходоизмерительные Deltatop
| Номер в ГРСИ РФ: | РБ 03 07 3597 13 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | "Endress+Hauser SE+Co.KG", Германия |
Системы расходоизмерительные Deltatop (в дальнейшем - системы) предназначены для измерения расхода и количества газов, паров и жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3597 13 |
| Наименование | Системы расходоизмерительные Deltatop |
| Год регистрации | 2013 |
| Номер сертификата | 8463 |
| Дата регистрации | 2013-04-26 |
| Срок действия | 2018-04-26 |
| Получатель сертификата | фирма "Endress+Hauser GmbH+Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "Endress+Hauser GmbH+Co. KG"
Адрес: Hauptstrasse 1, 79689 Maulburg
Контакты: +49 7622 282023
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ. МП 2075-2014. |
Поверители
Скачать
|
Описание типа РБ 03 07 3597 13 [2010-10-27]
rb-03-07-3597-13_2010-10-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3597 13 [2014-03-25]
rb-03-07-3597-13_2014-03-25.pdf
|
Скачать |
Описание типа
Назначение
Системы расходоизмерительные Deltatop (в дальнейшем - системы) предназначены для измерения расхода и количества газов, паров и жидкостей.
Область применения - системы учета, контроля и автоматического управления технологическими процессами в различных отраслях хозяйственной деятельности, в том числе для коммерческого учета.
Описание
Системы состоят из преобразователей дифференциального давления измерительных Deltabar (далее - преобразователи дифференциального давления), Государственный Реестр средств измерений РБ №РБ 03 04 0179 10, в комплекте со стандартными сужающими устройствами по ГОСТ 8.586.2 - диафрагмами (исполнение систем DO***) или осредняющими напорными трубками ITABAR Государственный Реестр средств измерений РБ №РБ 03 07 4080 13 (исполнение систем DP***).
Принцип действия основан на измерении расхода методом перепада давления, создаваемого потоком среды на диафрагме или осредняющей трубке. Перепад давления измеряется преобразователем дифференциального давления, где, под воздействием разницы давлений среды с положительной и отрицательной сторон, происходит деформация мембраны измерительного элемента, которая преобразуется микропроцессорным преобразователем в выходной цифровой и аналоговый сигнал.
Преобразователи дифференциального давления могут оснащаться местной индикацией (встроенный ЖК дисплей).
Системы имеют исполнения для применения в пищевой и фармацевтической промышленностях.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

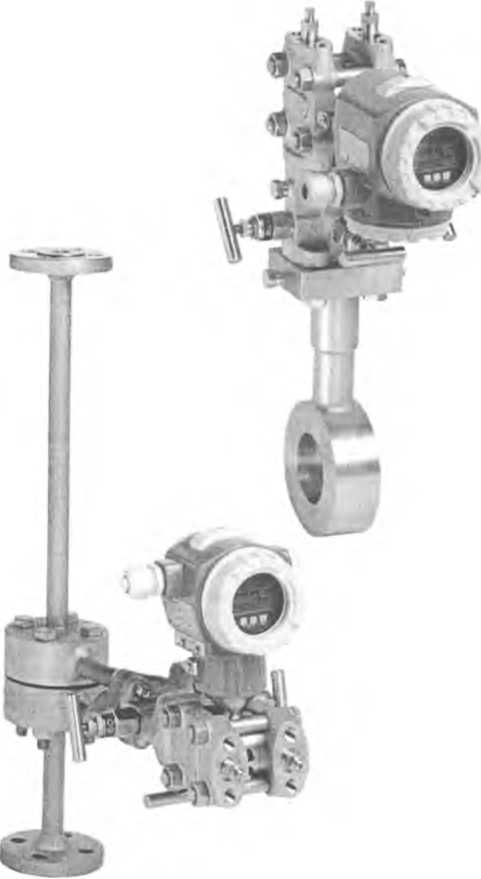

Внешний вид систем представлен на рисунке 1.
7/<. 'X
// хх у
Исполнение DO***
Исполнение DP***
Рисунок 1 - Внешний вид системы
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики систем представлены в таблицах 1-3.
Таблица 1
|
Наименование характеристики |
Исполнение | ||||
|
D061W |
DO62C |
DO63C |
DO64P |
DO65F | |
|
1 Номинальный диаметр условного прохода, мм |
25-600 |
25-1000 |
50-1000 |
25-1000 |
10-50 |
|
2 Максимальный измеряемый расход |
согласно ГОСТ 8.586.2 | ||||
|
3 Диапазон температур измеряемой среды, °C |
компактное исполнение: стандартно до плюс 300 раздельное исполнение: стандартно до плюс 500, опция до плюс 1000 | ||||
|
4 Номинальное давление, МПа |
до 42 | ||||
|
5 Пределы допускаемой относительной погрешности системы, % |
согласно ГОСТ 8.586.2 | ||||
|
6 Масса, кг, не более |
4530 |
88 |
88 |
88 |
25 |
Таблица 2
|
Наименование характеристики |
Исполнение | ||
|
DP61D |
DP62D |
DP63D | |
|
1 Длина трубки ITABAR, мм |
40-140 |
95-2100 |
300-4000 |
|
2 Пределы допускаемой относительной погрешности системы, % |
при динамическом диапазоне расхода до 1:6 при погрешности измерения преобразователя дифференциального давления ± 0,05%: ±3 при погрешности измерения преобразователя дифференциального давления ± 0,075%: ±4 при динамическом диапазоне расхода до 1:2 и меньше: ±1,3 | ||
|
ЗДиапазон температур измеряемой среды, °C |
компактное исполнение: стандартно до плюс 300 раздельное исполнение: стандартно до плюс 500, опция до плюс 1000 | ||
|
4 Номинальное давление, МПа |
до 42 | ||
|
5 Масса трубки ITABAR с креплением, кг, не более |
3,85 |
6,07 |
9,79 |
Таблица 3
|
Наименование характеристики |
Значение |
|
1 Диапазон температур окружающей среды, °C |
от -40 до +85 |
|
2 Степень защиты оболочки по ГОСТ 14254-96 |
IP65, IP66, IP67 (в зависимости от исполнения корпуса и разъема преобразователя дифференциального давления) |
|
3 Напряжение питания постоянного тока, В: |
от 10,5 до 45; от 10,5 до 30 (для Ех исполнения преобразователя дифференциального давления) |
|
4 Параметры выходов: Ток, мА Интерфейс |
4-20 HART, Profibus РА, Fieldbus Foundaion |
Знак утверждения типа
Знак утверждения типа наносится на Руководство по эксплуатации типографским способом.
Комплектность
Система расходоизмерительная Deltatop.
Руководство по эксплуатации.
МРБ.МП 2075-2014 «Система обеспечения средств измерений Республики Беларусь.
Системы расходоизмерительные Deltatop. Методика поверки».
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Endress+Hauser GmbH+Co.KG» (Германия).
МРБ.МП 2075-2014 «Система обеспечения средств измерений Республики Беларусь.
Системы расходоизмерительные Deltatop. Методика поверки».
Заключение
Системы расходоизмерительные Deltatop соответствуют технической документации фирмы «Endress+Hauser GmbH+Co.KG» (Германия).
Межповерочный интервал - не более 24 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ,
г.Минск, Старовиленский тракт, 93, тел. 334-98-13,
Аттестат аккредитации № BY/112 02.1.0.0025.
