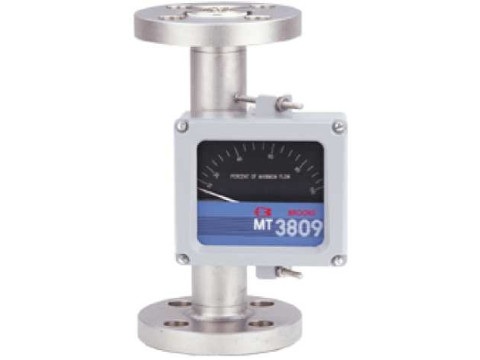

Ротаметры МТ 3809
| Номер в ГРСИ РФ: | РБ 03 07 2763 05 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Ротаметры |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
Ротаметры МТ3809 предназначены для измерения объемного расхода жидкости и газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2763 05 |
| Наименование | Ротаметры МТ 3809 |
| Год регистрации | 2005 |
| Номер сертификата | 3736 |
| Дата регистрации | 2006-01-05 |
| Срок действия | 2010-12-27 |
| Получатель сертификата | фирма "Emerson Process Management, Brooks Instrument", Нидерланды (NL) |
Производитель / Заявитель
фирма "Emerson Process Management, Brooks Instrument"
Адрес: .
Контакты: www.emersonprocess.com/brooks
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.122-99 |
Поверители
Скачать
|
Описание типа РБ 03 07 2763 05 [2005-01-01]
rb-03-07-2763-05_2005-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2763 05 [2006-05-30]
rb-03-07-2763-05_2006-05-30.pdf
|
Скачать |
Описание типа
Назначение
Ротаметры МТ3809 предназначены для измерения объемного расхода жидкости и газа.
Ротаметры могут применяться в системах контроля и автоматического управления технологическими процессами в нефтехимической, химической, пищевой, энергетической и др. отраслях промышленности.
Описание
Принцип действия ротаметра МТ 3809 заключается в измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке, за счет движения рабочей среды.
Конструктивно ротаметр выполнен в виде участка трубопровода с встроенным отсчетным устройством. Измерение высоты подъема поплавка, а значит и расхода, осуществляется индуктивным методом. Отсчет значений расхода производится по отсчетному устройству стрелочного типа или по цифровому табло, при наличии. Присоединение к трубе резьбовое или фланцевое.
Ротаметр МТ 3809 имеет различные модификации, отличающиеся диаметром условного прохода, верхним пределом измерений, габаритными размерами, массой, наличием унифицированного выходного сигнала и цифровым табло. Ротаметры могут применяться на рабочих средах с вязкостью до 500 мм2/с.
Ротаметры МТ 3809 выполняются с деталями из нержавеющей стали.
Рабочие условия ротаметров МТ 3809:
|
Диапазон температуры окружающего воздуха, 0С Относительная влажность воздуха, % Атмосферное давление, кПа |
7 + 43 45 + 80 86 :106,7 |

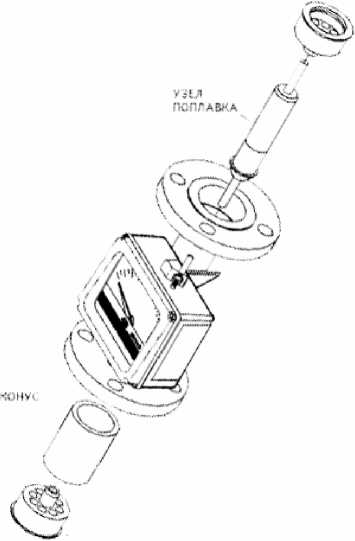

Рисунок 1 - Внешний вид ротаметра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемера представлены в таблице 1.
Таблица 1
|
№ |
Наименование |
Значения | ||
|
1 |
Диапазон измерений |
Вода при 20° С |
От 25 до 100000 л/ч | |
|
Воздух при 20° С и атм. давлении 1,013 бар |
От 0,78 до 1404 м3/ч | |||
|
2 |
Диапазон изменений регулируемой величины |
10:1 | ||
|
3 |
Класс точности |
1,6 | ||
|
4 |
Диаметр условного прохода, мм |
15;25;40;50;80;100 | ||
|
5 |
Воспроизводимость, % |
0,25 от полной шкалы | ||
|
6 |
Выходной сигнал |
аналоговый |
цифровой | |
|
от 4 до 20 мА |
HART | |||
|
7 |
Дополнительная температурная погрешность |
Менее, чем 0,04 %/°С | ||
|
8 |
Дополнительная погрешность от изменения напряжения питания |
Менее, чем 0,002 %/В | ||
|
9 |
Дополнительная погрешность от сопротивления нагрузки |
± 0,1% от полной шкалы | ||
|
10 |
Вариация |
Не более предела допускаемой основной погрешности | ||
|
11 |
Максимальное давление измеряемой среды, бар |
306 | ||
|
12 |
Потеря давления в зависимости от диаметра условного прохода, Па |
0,003 + 0,03 | ||
|
13 |
Максимальная температура измеряемой среды, 0С |
325 | ||
|
14 |
Напряжение питания постоянного тока, В |
21 + 30 | ||
|
15 |
Масса, кг |
1,3 - 29 | ||
1) Предел допускаемой основной погрешности от верхнего предела измерений определяется по формуле: ± (0,75 Аизм + 0,25 Ак) • К/100
2) Предел допускаемой основной погрешности от измеренного значения определяется по формуле:
± (0,75 +0,25 Ак/Аизм) • К,
где Аизм - измеряемое значение
Ак - верхний предел измеряемых значений К - класс точности
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на Руководство по эксплуатации типографским способом.
Комплектность
1) Ротаметр МТ 3809
2) Руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Emerson Process Management, Brooks Instrument", Нидерланды.
Заключение
Ротаметры МТ 3809 соответствуют технической документации фирмы "Emerson Process Management, Brooks Instrument", Нидерланды.
Поверка
Поверка ротаметров МТ 3809 проводится в соответствии с ГОСТ 8.122-99 "Ротаметры. Методы и средства поверки".
Межповерочный интервал - 2 года.
